A quoi sert une centrale hydraulique ?

L'objectif principal d'une unité de puissance hydraulique

Un groupe hydraulique (HPU) existe pour un objectif fondamental : convertir l'énergie électrique ou mécanique en énergie hydraulique contrôlée — fluide sous pression — qui peut être transmis, dirigé et utilisé pour effectuer un travail mécanique utile à distance. Il s'agit de la source d'énergie centrale de tout système hydraulique, générant le débit et la pression dont les actionneurs, les moteurs et les cylindres ont besoin pour déplacer des charges, maintenir des positions ou appliquer des forces qui seraient peu pratiques, voire impossibles, avec des moyens purement mécaniques ou électriques.

En termes pratiques, une unité de puissance hydraulique absorbe l'énergie électrique d'un moteur, utilise une pompe pour pressuriser le fluide hydraulique et distribue ce fluide via des vannes de commande partout où le travail doit être effectué, qu'il s'agisse de soulever une presse de 500 tonnes, de diriger une excavatrice de chantier, de serrer une pièce usinée ou de prolonger le train d'atterrissage d'un avion commercial. Le HPU n'effectue pas le travail lui-même ; il fournit l’infrastructure d’alimentation et de contrôle qui rend le travail possible.

Sans unité de puissance hydraulique, les actionneurs, les cylindres et les moteurs hydrauliques d’un système n’auraient aucune source d’énergie. Le HPU est à un circuit hydraulique ce qu'une alimentation est à un système électronique : il définit l'enveloppe de puissance disponible, définit la plage de pression de fonctionnement et détermine la rapidité et la précision avec lesquelles le système peut répondre.

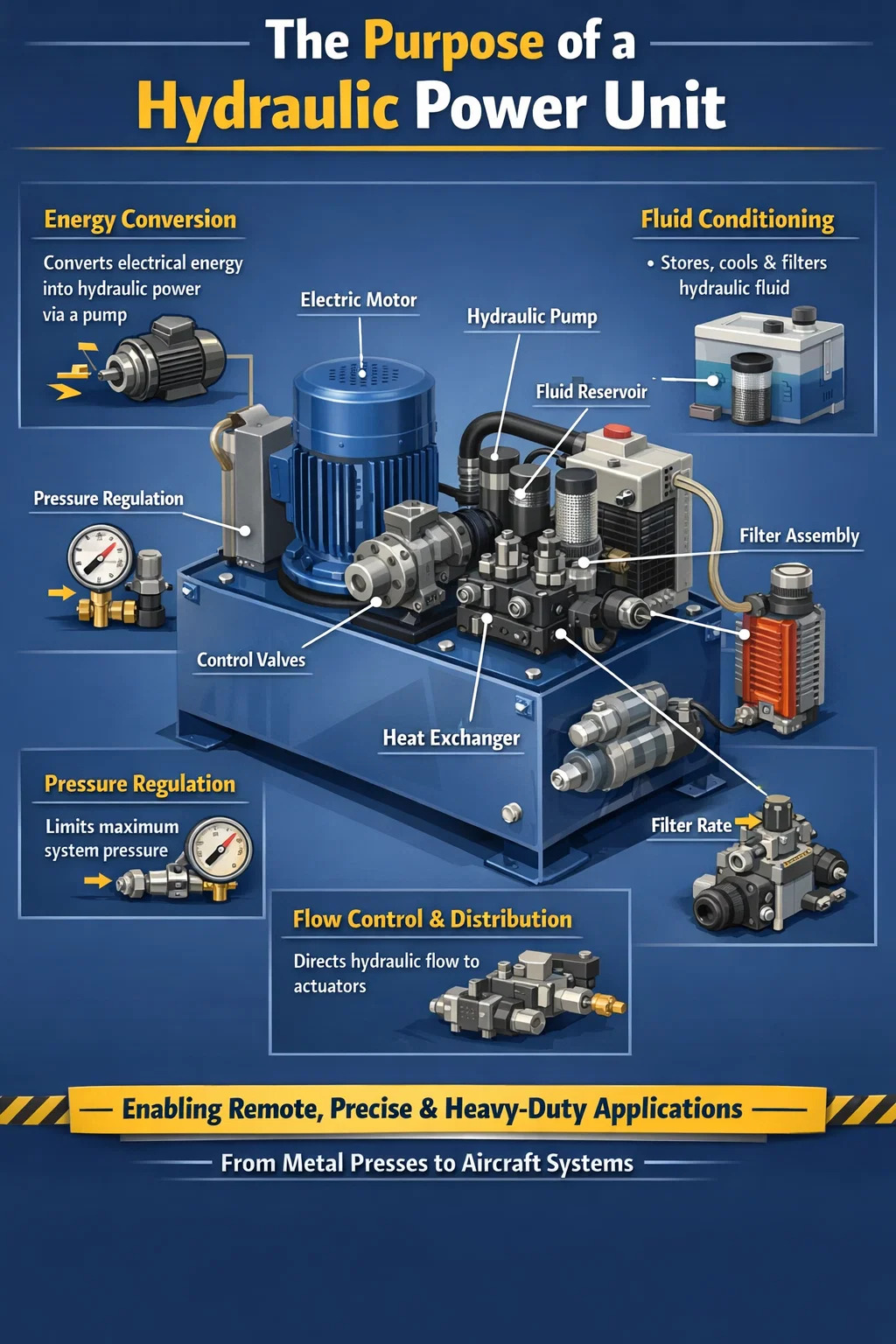

Ce que fait réellement une unité de puissance hydraulique : la répartition fonctionnelle

La fonction d'une unité de puissance hydraulique peut être décomposée en plusieurs rôles fonctionnels distincts qu'elle remplit simultanément au sein de tout système hydraulique.

Conversion d'énergie

La tâche principale du HPU est la conversion d’énergie. Un moteur électrique — généralement évalué n'importe où 0,5 kW pour les petites unités de table à plus de 1 000 kW pour les grands systèmes industriels — entraîne une pompe hydraulique. La pompe convertit l'énergie mécanique de rotation du moteur en énergie hydraulique sous forme de débit sous pression. Cette énergie peut ensuite être transportée par des tuyaux et des tuyaux sur des distances considérables et reconvertie en travail mécanique là où cela est nécessaire.

Stockage et conditionnement des fluides

Le réservoir intégré au groupe hydraulique stocke le fluide de travail, généralement entre 10 et 2 000 litres en fonction de la taille du système - et lui permet de refroidir, de désaérer et de se stabiliser avant de réintégrer la pompe. Le HPU abrite également le système de filtration qui maintient le fluide propre, et souvent un échangeur de chaleur pour maintenir une température optimale du fluide. Ce rôle de conditionnement est essentiel : la propreté et la température du fluide affectent directement la durée de vie de chaque composant en aval.

Régulation de pression et sécurité

Le HPU contient une soupape de surpression qui limite la pression maximale du système, évitant ainsi les dommages causés par une surcharge à la pompe, aux vannes, aux actionneurs et à la tuyauterie. Dans la plupart des systèmes hydrauliques industriels, cette pression maximale est réglée entre 150 et 350 bars , bien que les systèmes haute pression dans les applications aérospatiales, d'essai et spécialisées puissent dépasser 700 bars . La fonction de régulation de pression garantit que le système ne peut pas dépasser ses limites de conception, quelles que soient les exigences du circuit en aval.

Contrôle des flux et distribution

Les groupes hydrauliques modernes intègrent des vannes de commande directionnelles, des vannes proportionnelles ou des servovannes qui distribuent du fluide sous pression à des actionneurs spécifiques dans des séquences spécifiques et à des débits contrôlés. Cette fonction de contrôle détermine la vitesse, la force et la direction de chaque mouvement du système. Un seul HPU peut alimenter simultanément plusieurs circuits, chacun avec des exigences indépendantes de pression et de débit, à l'aide de blocs collecteurs et d'ensembles de vannes montés directement sur l'unité.

Pourquoi les unités de puissance hydraulique sont utilisées à la place d'autres technologies électriques

L’objectif d’une unité de puissance hydraulique devient plus clair lorsque vous comprenez pourquoi l’hydraulique est choisie plutôt que les actionneurs électriques, pneumatiques ou les entraînements purement mécaniques pour des applications spécifiques. Chaque technologie a son domaine, et l'hydraulique – en particulier le système entraîné par le HPU – domine partout où une densité de force élevée, un contrôle précis et une fiabilité sous charge lourde sont simultanément requis.

Densité de force et de puissance

Les systèmes hydrauliques génèrent des forces difficiles ou peu pratiques à égaler avec des moteurs électriques de taille et de poids comparables. Un vérin hydraulique avec un Un alésage de 100 mm fonctionnant à 250 bars produit environ 196 kN (environ 20 tonnes) de force à partir d'un composant pesant quelques kilogrammes. Un actionneur linéaire électrique produisant la même force serait sensiblement plus lourd et plus gros. Cette densité de force explique pourquoi les groupes hydrauliques sont standard dans des applications telles que les presses à métaux, les machines de moulage par injection et les équipements de construction lourds.

Maintien de charge sans consommation d'énergie continue

Un hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

Protection contre les surcharges

La soupape de surpression d’une unité de puissance hydraulique offre une protection inhérente contre les surcharges. Si le système rencontre une charge supérieure à la pression réglée, la soupape de décharge s'ouvre et l'actionneur cale tout simplement — aucun composant n'est endommagé. Les moteurs électriques et les entraînements mécaniques nécessitent généralement des systèmes de protection plus complexes pour atteindre le même niveau de tolérance aux pannes.

Transmission de puissance à distance

Un HPU peut alimenter des actionneurs situés à plusieurs mètres via des tuyaux flexibles, ce qui permet de placer la source d'alimentation dans un emplacement pratique et protégé pendant que les actionneurs fonctionnent dans des environnements difficiles, inaccessibles ou à risque d'explosion. Dans les plates-formes de forage offshore, par exemple, une seule unité de puissance hydraulique sur le pont principal peut contrôler les vannes et les actionneurs sur le fond marin. à des centaines de mètres sous la surface à travers de longs tuyaux ombilicaux.

Industries et applications où les unités de puissance hydraulique remplissent un objectif critique

L’unité de puissance hydraulique est l’un des équipements industriels les plus universellement utilisés dans pratiquement tous les secteurs impliquant des machines lourdes, des mouvements de précision ou la génération de forces importantes. Comprendre où les HPU sont déployés clarifie pourquoi leur objectif est si largement pertinent.

Le but de chaque composant majeur à l’intérieur d’une unité de puissance hydraulique

L’unité de puissance hydraulique atteint son objectif grâce à un ensemble de composants soigneusement intégrés. Chacun a un rôle spécifique, et les comprendre permet de comprendre pourquoi le HPU est conçu tel qu'il est.

Moteur électrique

Le moteur fournit l’énergie motrice. La plupart des HPU industriels utilisent des moteurs à induction CA triphasés pour leur fiabilité, leur simplicité et leur disponibilité dans une large plage de puissance. L'arbre de sortie du moteur se couple directement à la pompe. La taille du moteur détermine la puissance hydraulique maximale que l'unité peut fournir. Dans les conceptions modernes économes en énergie, un entraînement à vitesse variable contrôle le moteur pour adapter la puissance à la demande en temps réel, réduisant ainsi considérablement le gaspillage d'énergie aux charges partielles.

Pompe hydraulique

La pompe est le cœur de l’unité de puissance hydraulique. Il aspire le fluide du réservoir et le pousse sous pression dans le circuit du système. Les pompes à engrenages sont utilisées dans des applications à basse pression et sensibles aux coûts. Les pompes à palettes offrent un fonctionnement plus silencieux. Les pompes à piston (types axiaux et radiaux) sont utilisées dans des applications à haute pression, à haut rendement ou à cylindrée variable. La cylindrée de la pompe est spécifiée en centimètres cubes par tour (cc/rev), et à une vitesse d'arbre donnée, cela détermine directement le débit que le HPU peut fournir.

Réservoir

Le réservoir stocke le fluide hydraulique et remplit plusieurs fonctions secondaires : il permet aux bulles d'air de s'échapper, fournit un tampon thermique pour absorber la chaleur du système et donne le temps aux particules contaminées de se déposer avant que le fluide ne recircule. La règle générale consiste à dimensionner le réservoir à 3 à 5 fois le débit de la pompe par minute , bien que les applications à haute température puissent nécessiter des réservoirs plus grands ou un refroidissement supplémentaire.

Soupape de surpression

Cette vanne est le principal dispositif de sécurité du système. Il s'ouvre automatiquement lorsque la pression dépasse la limite prédéfinie, redirigeant l'excès de débit vers le réservoir. Sans cela, un actionneur bloqué ou un cylindre bloqué entraînerait une augmentation de la pression jusqu'à ce qu'un tuyau, un tuyau ou un composant tombe en panne. La soupape de décharge n'est pas un composant de commande – c'est un dispositif de protection – et un HPU correctement conçu devrait rarement l'activer pendant un fonctionnement normal.

Ensemble de filtre

La propreté du fluide hydraulique est l’un des facteurs les plus critiques pour la longévité du système. Les filtres du HPU (généralement sur la conduite de retour, la conduite de pression ou les deux) éliminent la contamination particulaire avant qu'elle ne puisse endommager les composants internes de la pompe, les tiroirs de vanne et les joints de cylindre. La plupart des HPU industriels visent un niveau de propreté des fluides de ISO 4406 classe 16/14/11 au 18/16/13 , en utilisant des filtres avec des valeurs absolues de 3 à 10 microns.

Échangeur de chaleur

Les pertes d'énergie dans le système hydraulique se manifestent par de la chaleur dans le fluide. Sans échangeur de chaleur, la température du fluide augmenterait continuellement jusqu'à ce que les joints se dégradent, que la viscosité baisse et que l'usure des composants s'accélère. Les échangeurs de chaleur à air soufflé ou refroidis à l'eau sont dimensionnés pour dissiper la charge thermique attendue - généralement 25 % à 40 % de la puissance d'entrée dans un circuit à pompe fixe conventionnel — et maintenir la température du fluide entre 40°C et 60°C.

Vannes de régulation et bloc collecteur

Les distributeurs directionnels, les distributeurs proportionnels, les réducteurs de pression et les régulateurs de débit sont souvent montés sur un bloc collecteur intégré au HPU. Ces composants acheminent le fluide sous pression vers l'actionneur approprié, à la pression et au débit corrects, sur commande d'un API, d'une commande manuelle ou d'un contrôleur de séquence automatique. L'approche montée sur collecteur réduit les connexions de tuyaux, minimise les points de fuite et maintient le système compact.

Comment une unité de puissance hydraulique répond à des objectifs de précision et d'automatisation

Au-delà des applications de force brute, l'unité de puissance hydraulique répond à un objectif de précision dans la fabrication automatisée et le contrôle des processus. Grâce à la technologie de vanne proportionnelle ou servo, les systèmes pilotés par HPU peuvent contrôler la position de l'actionneur à l'intérieur. ±0,01 mm et forcer à l'intérieur 1% du point de consigne — des niveaux de performances qui rendent l'hydraulique compétitive par rapport aux servomoteurs électriques dans de nombreuses applications à forte intensité de force.

Dans un système servo-hydraulique moderne, un contrôleur en boucle fermée compare en permanence la position réelle de l'actionneur (mesurée par un transducteur linéaire) avec la position commandée et ajuste l'ouverture de la servovanne en conséquence, corrigeant les perturbations de charge et les variations de débit en temps réel. Cette capacité en boucle fermée est utilisée dans :

• Machines d'essai de matériaux qui doivent appliquer des profils de force précis aux éprouvettes
• Simulateurs de vol qui reproduisent les signaux de mouvement pour la formation des pilotes
• Des bancs d'essai sismiques qui secouent les composants structurels pour simuler les charges sismiques
• Unutomotive fatigue test stands that apply road load spectra to vehicle components
• Presses à forger industrielles avec position du vérin et profils de force programmables

Dans chacune de ces applications, le groupe hydraulique est ce qui rend la force et le mouvement possibles. La servovalve et le contrôleur déterminent la précision ; le HPU détermine la capacité de puissance.

Unités de puissance hydraulique centralisées ou décentralisées : différents objectifs pour différentes architectures

La manière dont une unité de puissance hydraulique est déployée au sein d’une installation ou d’une machine dépend de l’objectif spécifique auquel elle doit servir. Il existe deux approches architecturales fondamentales, chacune adaptée à des exigences différentes.

Groupes hydrauliques centralisés

Un single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 kW ou plus , approvisionnant des dizaines de postes de soudage et de bridage. Le compromis est qu'une panne affecte simultanément toutes les machines en aval et que les longs tronçons de canalisations introduisent des pertes de pression.

Groupes hydrauliques décentralisés (montés sur machine)

Chaque machine ou cellule de traitement possède son propre HPU dédié, dimensionné spécifiquement pour les besoins de cette machine. Il s'agit de la configuration la plus courante dans la fabrication moderne, car elle assure l'indépendance (la panne du HPU d'une machine n'affecte pas les autres) et permet à chaque unité d'être optimisée pour son cycle de service et ses exigences de pression spécifiques. Les HPU compacts de cette catégorie vont de Unités de table de 0,5 kW pour petits bancs d'essai jusqu'à Unités de 200 kW pour les grandes machines de moulage par injection ou de moulage sous pression.

Groupes hydrauliques portables et de location

Les HPU portables répondent à un objectif spécifique dans la maintenance, la construction et les interventions d'urgence : fournir une énergie hydraulique à la demande là où aucune installation fixe n'existe. Les outils de sauvetage hydrauliques (les « mâchoires de vie ») sont alimentés par des HPU portables. Les équipes de construction de pipelines utilisent des unités portables pour conduire des cintreuses et des sertisseuses de tuyaux hydrauliques. Les équipes de maintenance les utilisent pour faire fonctionner des clés dynamométriques hydrauliques sur de grands joints à brides où la puissance n'est pas disponible. Ces unités sont généralement alimentées par un moteur diesel ou à essence plutôt qu'électriques, ce qui permet un fonctionnement dans des endroits éloignés ou hors réseau.

Le but d'une unité de puissance hydraulique dans les systèmes critiques pour la sécurité

Dans les applications critiques en matière de sécurité, l'unité de puissance hydraulique remplit une fonction qui va au-delà de la simple conduite du mouvement : elle doit assurer un fonctionnement garanti et sans faille en cas de panne. Ceci est particulièrement important dans trois domaines.

Systèmes d’arrêt d’urgence dans le secteur pétrolier et gazier

Les groupes hydrauliques des installations pétrolières et gazières entraînent des vannes d’arrêt d’urgence (ESD) et des systèmes obturateurs d’éruption (BOP). Ces HPU doivent être capables d'actionner de grandes vannes de manière rapide et fiable en cas de panne, y compris lors de pannes de courant. Les batteries d'accumulateurs chargées par le HPU stockent suffisamment d'énergie hydraulique pour faire fonctionner toutes les vannes d'urgence plusieurs fois, même si la source d'alimentation principale est perdue. Dans les installations offshore, les HPU de contrôle BOP sont conçus pour UnPI 16D ou des normes équivalentes avec redondance complète.

Unircraft Hydraulic Systems

Les avions commerciaux transportent plusieurs groupes hydrauliques indépendants - généralement deux ou trois systèmes, chacun avec sa propre pompe (entraînée par un moteur, électrique ou pneumatique), un réservoir et un circuit - de sorte qu'une panne dans un système ne compromette pas le contrôle de vol. Le Boeing 737, par exemple, dispose de deux systèmes hydrauliques indépendants, chacun capable de faire fonctionner les commandes de vol principales de manière indépendante. Dans ce contexte, l'objectif de chaque HPU concerne autant la redondance et la tolérance aux pannes que la production d'énergie.

Presses plieuses et guillotines industrielles

Les presses plieuses hydrauliques et les cisailles utilisent des HPU pour entraîner les vérins avec des forces qui pourraient causer des blessures graves si elles ne sont pas contrôlées. Le HPU de ces machines intègre des vannes d'équilibrage, des systèmes de soupapes de sécurité à double canal et une surveillance de position pour garantir que le vérin ne peut se déplacer qu'à des vitesses contrôlées et ne peut pas tomber librement en cas de défaillance d'un tuyau ou d'une vanne. La fonction de contrôle de sécurité du HPU est aussi importante que sa fonction de fourniture d'énergie.

Qu'est-ce qui détermine la taille et les spécifications d'une unité de puissance hydraulique

La sélection d'une unité de puissance hydraulique pour un usage donné nécessite d'adapter les spécifications de l'unité aux exigences de l'application. Les paramètres clés qui définissent ce qu'un HPU doit offrir sont :

• Pression de fonctionnement : La pression maximale du système requise par l'actionneur le plus exigeant, plus une marge de 10 à 15 %. La plupart des systèmes industriels se situent entre 150 et 350 bars.
• Débit : La demande totale de débit simultané de tous les actionneurs actifs. Si un cylindre avec un alésage de 100 mm doit s'étendre à 100 mm/s, il nécessite environ 47 L/min de débit.
• Cycle de service : À quelle fréquence et pendant combien de temps le système est à pleine charge. Un HPU à service continu est dimensionné et refroidi différemment d'un HPU utilisé lors de courtes périodes d'inactivité avec de longues périodes d'inactivité.
• Nombre de circuits : Combien d'actionneurs ou de fonctions indépendants le HPU doit remplir simultanément et s'ils ont des exigences de pression ou de débit différentes.
• Environnement : Plage de température de fonctionnement, exposition à l'eau, à la poussière ou à des atmosphères corrosives, et si l'unité doit être conforme aux classifications ATEX ou à d'autres classifications de zones dangereuses.
• Exigences de contrôle : Que le HPU ait besoin d'un simple contrôle marche/arrêt, d'un contrôle proportionnel de la pression et du débit, ou d'un asservissement complet en boucle fermée avec retour de position et de force.

Obtenir cette spécification correcte est fondamental pour que le HPU remplisse son objectif de manière fiable. Une unité sous-dimensionnée surchauffera et tombera en panne prématurément. Une unité surdimensionnée gaspille de l’énergie et du capital. Une ingénierie appropriée de la spécification HPU est la base d’un système hydraulique réussi.

L’objectif évolutif des groupes hydrauliques dans l’industrie moderne

L'objectif de l'unité de puissance hydraulique est resté constant : convertir et fournir une puissance hydraulique contrôlée, mais la manière dont cet objectif est atteint a considérablement évolué avec les progrès de l'électronique, des matériaux et de la technologie des fluides.

Les HPU modernes intègrent de plus en plus de capteurs compatibles IoT qui surveillent en permanence la température du fluide, la pression, le débit de la pompe, la pression différentielle du filtre et la consommation de courant du moteur. Ces données alimentent des algorithmes de maintenance prédictive qui peuvent détecter l’usure de la pompe, le blocage du filtre ou la contamination des fluides des semaines avant qu’ils ne provoquent une panne. Une usine avec 50 HPU connectés à un système de surveillance central peut atteindre Réduction de 40 à 60 % des temps d'arrêt imprévus par rapport aux programmes de maintenance basés sur le temps.

Les actionneurs électrohydrauliques (EHA) — unités autonomes combinant un petit moteur électrique, une pompe et un actionneur dans un seul boîtier — commencent à remplacer les circuits alimentés par HPU conventionnels dans certaines applications, en particulier dans les machines aérospatiales et mobiles où le poids et l'espace d'installation sont limités. Cependant, pour les applications industrielles de forte puissance, multi-actionneurs ou à service continu, l'unité de puissance hydraulique centralisée reste la solution la plus pratique et la plus rentable et devrait le rester dans un avenir prévisible.

L'introduction d'eau glycolée, d'esters synthétiques et de fluides hydrauliques résistants au feu a également élargi les environnements dans lesquels les groupes hydrauliques peuvent fonctionner en toute sécurité, en particulier dans les fonderies, les installations de moulage sous pression et les mines souterraines où le risque d'incendie rend l'huile minérale inadaptée. Dans ces contextes, le HPU remplit le même objectif fondamental, mais avec une spécification de fluide choisie pour répondre aux réglementations de sécurité sans sacrifier les performances.
