Quel est le rendement d’une centrale hydraulique ?

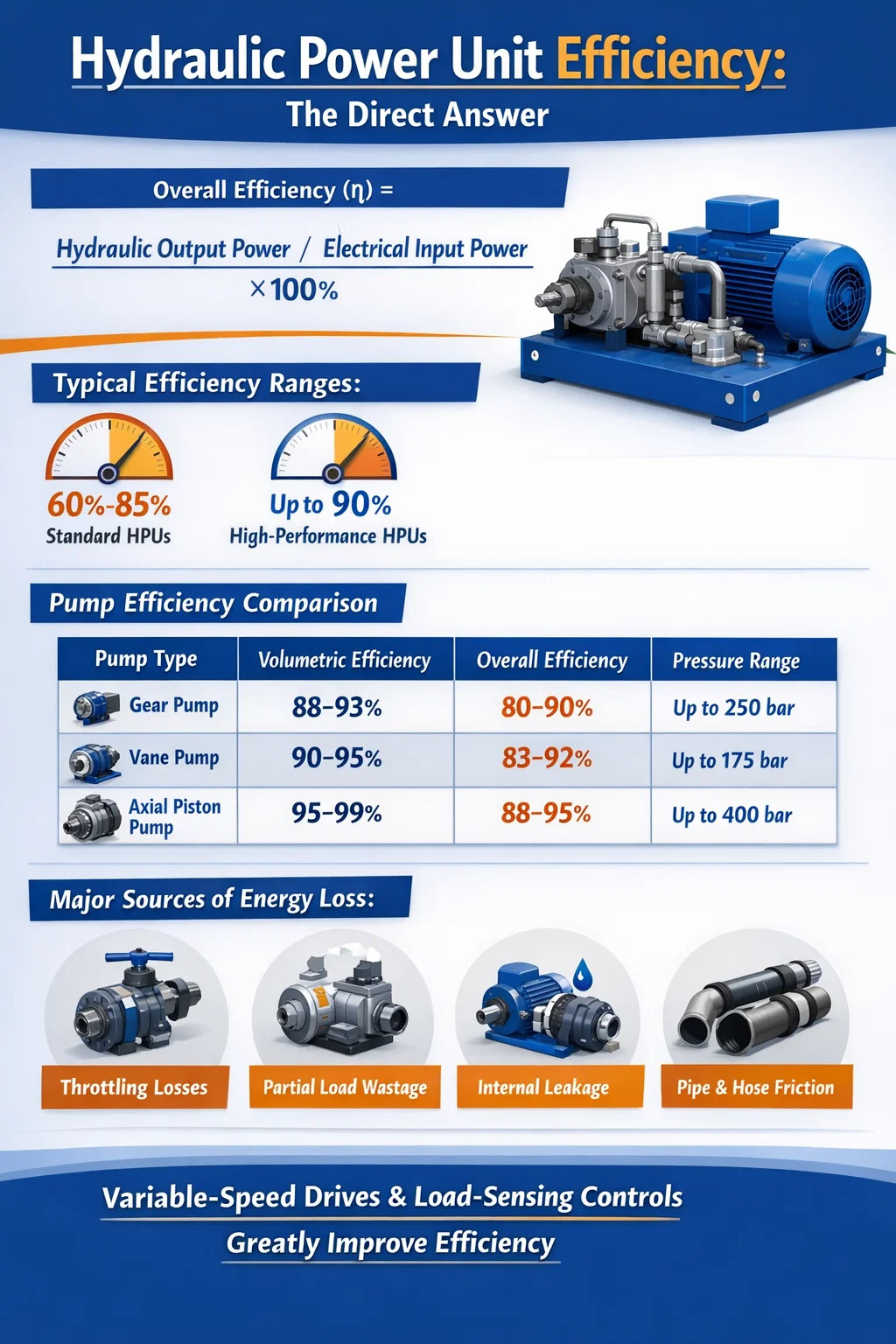

Groupe hydraulique Efficacité : la réponse directe

Une unité de puissance hydraulique (HPU) typique fonctionne avec un rendement global de 60% à 85% , en fonction de la conception du système, de la qualité des composants, des conditions de fonctionnement et de l'état de maintenance. Les groupes hydrauliques haute performance ou spécialement conçus avec des pompes à cylindrée variable et des commandes optimisées peuvent atteindre des rendements de jusqu'à 90 % ou légèrement au-dessus dans des conditions idéales. Cependant, de nombreux HPU industriels réels faisant fonctionner des pompes à cylindrée fixe sous des charges partielles tombent régulièrement dans la catégorie. 60% à 75% plage en raison des pertes d’étranglement, de la génération de chaleur et des fuites.

L'efficacité globale d'une unité de puissance hydraulique n'est pas un nombre fixe unique : elle est le produit de plusieurs sous-efficacités dans les conditions de la pompe, du moteur, des vannes, des actionneurs, de la tuyauterie et des fluides. Comprendre la contribution de chaque composant aide les ingénieurs et les équipes de maintenance à identifier où l'énergie est perdue et où les améliorations auront le plus grand impact.

Comment l’efficacité est définie dans une unité de puissance hydraulique

L'efficacité d'une unité de puissance hydraulique est exprimée comme le rapport entre la puissance de sortie hydraulique utile et la puissance électrique d'entrée totale consommée par le système. La formule est simple :

Efficacité globale (η) = Puissance de sortie hydraulique / Puissance d'entrée électrique × 100 %

La puissance de sortie hydraulique est calculée comme le débit multiplié par la pression (Q × P). La puissance électrique d’entrée est la puissance mesurée tirée par le moteur de l’alimentation électrique. La différence entre les deux représente les pertes sous forme de chaleur, de bruit et de frottement mécanique réparties sur chaque composant du système.

L'efficacité est également divisée en trois sous-catégories principales qui s'appliquent aux composants individuels, en particulier la pompe hydraulique :

• Efficacité volumétrique : Le rapport entre le débit réel délivré et le débit théorique. Les fuites internes à l’intérieur de la pompe réduisent ce chiffre. Les valeurs typiques pour les pompes à engrenages sont de 90 à 95 % et pour les pompes à piston de 95 à 99 %.
• Efficacité mécanique : Prend en compte les pertes par frottement dans les roulements, les joints et les pièces rotatives. Varie généralement entre 90 % et 97 % pour des pompes bien entretenues.
• Efficacité globale de la pompe : Le produit de l’efficacité volumétrique et mécanique. Pour une pompe à pistons axiaux de qualité, cela se situe généralement entre 87 % et 95 %.

Au-delà de la pompe, le moteur électrique entraînant le groupe hydraulique a son propre rendement, généralement compris entre 88% et 96% pour les moteurs à induction modernes. En multipliant le rendement de la pompe par le rendement du moteur, on obtient le rendement de conversion de puissance avant que les pertes de vanne ou de circuit ne soient comptées.

Plages d’efficacité par type de pompe hydraulique

Le type de pompe utilisé dans une unité de puissance hydraulique a la plus grande influence sur l’efficacité du système. Chaque conception de pompe possède une courbe d'efficacité caractéristique qui change en fonction du réglage de la vitesse, de la pression et du déplacement.

Les pompes à engrenages sont les plus abordables et les plus largement utilisées dans les HPU basse à moyenne pression, mais leur efficacité volumétrique inférieure à des pressions plus élevées en fait un mauvais choix pour les applications sensibles à l'énergie. Les pompes à pistons axiaux, bien que plus coûteuses, offrent systématiquement le meilleur rendement et constituent le choix privilégié dans les groupes hydrauliques industriels où les coûts énergétiques sont importants.

Principales sources de perte d'énergie dans une unité de puissance hydraulique

Comprendre où se produisent les pertes est essentiel pour améliorer l’efficacité de toute unité de puissance hydraulique. Les pertes sont réparties sur plusieurs points, et certains contribuent beaucoup plus que d’autres.

Étranglement et chute de pression dans les vannes de régulation

Les soupapes de commande directionnelles, les soupapes de surpression et les soupapes de régulation de débit introduisent toutes des chutes de pression lorsque l'huile les traverse. Dans un circuit de dosage ou de dosage, la différence de pression à travers la vanne de régulation est directement convertie en chaleur. Dans de nombreux systèmes industriels, cette perte liée aux vannes représente à elle seule 15 % à 30 % de l’énergie totale consommée . Un système fonctionnant à 200 bars avec une vanne de régulation provoquant une chute de 30 bars gaspille 15 % de l'énergie de pression à ce stade avant même que le fluide n'atteigne l'actionneur.

Pompe à cylindrée fixe fonctionnant à pleine capacité sous charge partielle

L’une des plus grandes inefficacités dans la conception des groupes hydrauliques traditionnels réside dans l’utilisation d’une pompe à cylindrée fixe qui fournit toujours un débit maximal, même lorsque le système n’a besoin que d’une fraction de ce débit. Le débit excédentaire est renvoyé vers le réservoir via une soupape de surpression à la pression du système – une situation appelée « soufflage par-dessus le soulagement ». Cela gaspille continuellement de l’énergie et génère une chaleur importante. Des études ont montré qu'un groupe hydraulique à pompe fixe fonctionnant à 30 % de sa charge nominale peut gaspiller 40 % ou plus de la puissance d'entrée uniquement dans les pertes de contournement.

Fuite interne

Des fuites internes se produisent dans les pompes, les moteurs, les cylindres et les vannes lorsque le fluide haute pression contourne les joints et les jeux vers le côté basse pression. Même si certaines fuites internes sont normales et nécessaires à la lubrification, des fuites excessives dues à l'usure ou à des jeux surdimensionnés réduisent l'efficacité volumétrique. Une pompe avec 5 % de fuite interne doit générer 5 % de débit en plus que ce dont le système a besoin, consommant ainsi de l'énergie supplémentaire juste pour compenser. Dans les composants usés, cette fuite peut atteindre 10 à 15 %, dégradant sensiblement les performances du système.

Pertes par friction des tuyaux et flexibles

Lorsque le fluide hydraulique s'écoule dans les tuyaux, les flexibles et les raccords, la friction génère une chute de pression proportionnelle au carré de la vitesse d'écoulement. Une tuyauterie sous-dimensionnée impose des vitesses plus élevées, augmentant considérablement les pertes. La vitesse d'écoulement maximale recommandée dans les conduites sous pression est généralement 2 à 4 m/s , et dans les lignes de retour 1 à 2 m/s . Les systèmes dotés de tuyaux trop longs, de coudes prononcés ou de raccords multiples peuvent perdre 5 à 10 % de la pression disponible avant que le fluide n'atteigne l'actionneur.

Production de chaleur et charge de refroidissement

Toutes les pertes ci-dessus se manifestent finalement sous forme de chaleur dans le fluide hydraulique. La température du fluide doit être maintenue dans une plage appropriée - généralement 40°C à 60°C pour la plupart des huiles minérales – pour préserver la viscosité et prévenir la dégradation. Lorsque le fluide est trop chaud, la viscosité chute, les fuites augmentent et l’efficacité de la pompe diminue encore davantage, créant ainsi un cycle négatif cumulatif. L'énergie consommée par les refroidisseurs d'huile (et leurs ventilateurs ou circuits d'eau) s'ajoute à la consommation énergétique globale du système, réduisant encore davantage l'efficacité nette du point de vue de l'opérateur.

Comment les entraînements à vitesse variable améliorent considérablement l’efficacité des unités de puissance hydraulique

La mise à niveau la plus importante disponible pour une unité de puissance hydraulique existante est l'ajout d'un entraînement à vitesse variable (VSD), également appelé entraînement à fréquence variable (VFD), sur le moteur électrique. Au lieu de faire tourner le moteur constamment à pleine vitesse et de contourner le débit excessif, un VSD ajuste la vitesse du moteur en temps réel pour correspondre exactement au débit et à la pression demandés par le système.

Les économies d'énergie résultant de cette approche sont basées sur les lois d'affinité pour les pompes, qui stipulent que la consommation d'énergie varie en fonction du cube de la vitesse de la pompe . Réduire la vitesse de la pompe à 80 % de sa vitesse nominale réduit la consommation d'énergie à environ 51% de consommation à pleine vitesse. Réduire la vitesse à 60 % réduit la consommation d'énergie à environ 22% de pleine charge. Ce sont des chiffres théoriques, mais les installations réelles démontrent systématiquement des économies d'énergie de 30% à 60% par rapport aux HPU à vitesse fixe exécutant le même cycle de service.

Une étude de cas d'une usine de moulage par injection de plastique remplaçant les HPU à pompe fixe par des unités entraînées par VSD sur 15 machines a révélé une économie d'électricité annuelle moyenne de 42% par machine, avec des délais de récupération inférieurs à 18 mois aux tarifs d'électricité locaux. La réduction de la génération de chaleur a également diminué la durée de fonctionnement du refroidisseur d'huile et prolongé les intervalles d'entretien de l'huile.

Les groupes hydrauliques basés sur VSD sont désormais la norme dans de nombreuses applications industrielles à haut rendement, notamment :

• Machines de moulage par injection et de soufflage
• Presses à emboutir et à former les métaux
• Machines de moulage sous pression
• Systèmes de serrage hydrauliques pour machines-outils CNC
• Équipements de pont marin et systèmes hydrauliques offshore

Le rôle du fluide hydraulique dans l’efficacité du système

La sélection et l’état du fluide hydraulique ont un impact direct et mesurable sur l’efficacité d’une unité de puissance hydraulique. La viscosité du fluide est le paramètre critique. Si la viscosité est trop élevée, la résistance au pompage et la friction du fluide augmentent, augmentant ainsi les pertes mécaniques. Si la viscosité est trop faible, les fuites internes augmentent, réduisant l'efficacité volumétrique et provoquant potentiellement un contact métal sur métal dans les pompes et les moteurs.

La plupart des systèmes hydrauliques sont conçus autour d'une huile minérale ISO VG 46 ou ISO VG 68, avec une fenêtre de viscosité de fonctionnement optimale généralement comprise entre 25 et 54 cSt à la température de fonctionnement. Un fonctionnement en dehors de cette fenêtre — soit parce que le système est trop froid ou trop chaud, soit parce qu'une qualité inappropriée a été utilisée — peut réduire l'efficacité de la pompe de 3% à 8% .

Les fluides hydrauliques synthétiques, en particulier les huiles à base de polyalphaoléfine (PAO), peuvent offrir de modestes améliorations d'efficacité de 1% à 3% par rapport à l'huile minérale conventionnelle grâce à de meilleures caractéristiques viscosité-température et à une friction interne plus faible. Ces gains sont cohérents dans plusieurs études indépendantes et données de test des fabricants de pompes. Même si 1 à 3 % semble modeste, dans un grand groupe hydraulique industriel consommant 100 kW en continu, cela représente 1 000 à 3 000 watts d'énergie économisée, soit une quantité significative sur un cycle de fonctionnement annuel.

La contamination des liquides est tout aussi importante. Les particules présentes dans le fluide hydraulique accélèrent l’usure des composants, augmentent les fuites internes et obstruent les orifices des vannes. Maintenir la propreté des fluides selon le code de propreté ISO 4406 15/17/12 ou mieux pour la plupart des HPU industriels est considérée comme une bonne pratique. Les systèmes avec un fluide dégradé présentent fréquemment des baisses mesurables de l'efficacité volumétrique à mesure que l'usure de la pompe et des vannes progresse.

Comparaison de l'efficacité des HPU à cylindrée fixe et à cylindrée variable

De nombreuses petites et moyennes centrales hydrauliques utilisent des pompes à engrenages ou à palettes à cylindrée fixe car elles sont peu coûteuses, compactes et simples à entretenir. Les pompes à pistons à cylindrée variable coûtent beaucoup plus cher mais adaptent le débit à la demande, réduisant ainsi les pertes par dérivation. La différence d’efficacité entre ces deux approches est plus prononcée lors du fonctionnement à charge partielle.

Le tableau ci-dessus illustre pourquoi les HPU à pompe fixe sont particulièrement mal adaptés aux applications avec des cycles de demande variables. À 25 % de charge, une unité à cylindrée fixe peut gaspiller plus des deux tiers de son énergie d'entrée, tandis qu'une unité à cylindrée variable équipée d'un VSD équivalent conserve une fraction de sortie utile nettement plus élevée.

Étapes pratiques pour améliorer l’efficacité de votre unité de puissance hydraulique

L’amélioration de l’efficacité d’une centrale hydraulique existante ne nécessite pas toujours un remplacement complet. De nombreuses mises à niveau peuvent être appliquées progressivement, avec des retours sur investissement mesurables.

Auditer la consommation d’énergie actuelle

Avant toute modification, installez un wattmètre sur l'alimentation du moteur et enregistrez la consommation sur un cycle complet de la machine. Comparez la courbe de puissance mesurée au minimum théorique requis par le profil de charge. L'écart entre la consommation réelle et le minimum théorique représente des pertes récupérables. Dans de nombreux HPU à pompe fixe plus anciens, cet écart est 25% à 45% de la consommation totale.

Dimensionner correctement la pompe et le moteur

Les pompes et les moteurs surdimensionnés sont courants dans l’hydraulique industrielle car les ingénieurs appliquent des facteurs de sécurité généreux ou réutilisent des composants existants. Une pompe fonctionnant à 40 % de sa cylindrée nominale fonctionne bien loin de son point d'efficacité maximale. En adaptant étroitement la cylindrée de la pompe à la demande réelle du système (fonctionnant idéalement à 70-90 % de sa capacité nominale à charge de pointe), la pompe reste dans sa plage la plus efficace.

Installer un variateur de vitesse

Comme indiqué ci-dessus, l'installation d'un VSD sur le moteur existant constitue généralement la mise à niveau avec le retour sur investissement le plus élevé pour toute unité de puissance hydraulique utilisée dans des applications à service variable. Les VSD modernes offrent également une capacité de démarrage progressif, réduisant le courant d'appel du moteur et les chocs mécaniques au démarrage, ce qui prolonge la durée de vie de la pompe et du moteur.

Mise à niveau vers le contrôle à détection de charge

Les circuits hydrauliques à détection de charge (LS) utilisent un signal pilote provenant de l'actionneur pour ajuster en continu la pression de sortie de la pompe et le débit légèrement au-dessus de ce que nécessite la charge - généralement 15 à 25 bars au-dessus de la pression de charge . Cela élimine les grandes marges de pression et les pertes d’étranglement rencontrées dans les circuits à centre ouvert. Les systèmes de détection de charge sont plus complexes et plus coûteux à mettre en œuvre, mais peuvent réduire la consommation d'énergie du système en 20% à 40% dans les applications mobiles et industrielles à charges variables.

Réduire la pression du système au minimum nécessaire

De nombreux systèmes hydrauliques sont réglés à des pressions plus élevées que celles réellement requises par l'application, soit en raison d'une ingénierie excessive à l'origine, soit parce que la pression de fonctionnement a été augmentée pour compenser l'usure des composants. Chaque 10 bars inutiles de pression du système représente une énergie gaspillée dans un circuit à pompe fixe. Réviser systématiquement les réglages de pression et les réduire au minimum permettant d'obtenir de manière fiable la force d'actionnement requise est une amélioration de l'efficacité gratuite ou à faible coût qui donne souvent des résultats 5% à 15% économies d'énergie.

Entretenir le fluide hydraulique et le système de filtration

Un échantillonnage et une analyse réguliers de l'huile, combinés au remplacement rapide des filtres, maintiennent le fluide hydraulique dans la plage de viscosité optimale et empêchent l'usure abrasive des composants de la pompe et des vannes. De nombreuses installations bénéficiant de programmes de maintenance prédictive qui surveillent de près l'état des fluides signalent Durée de vie des composants 10 à 20 % plus longue et une efficacité du système mesurablement plus stable dans le temps par rapport aux programmes de vidange d'huile basés sur un calendrier.

Isoler et gérer la température des fluides

Dans les environnements froids, les systèmes hydrauliques mettent plus de temps à atteindre leur température de fonctionnement, période pendant laquelle le fluide à haute viscosité augmente les pertes par frottement. L'isolation des parois du réservoir ou l'utilisation de préchauffeurs à commande thermostatique réduisent le temps de préchauffage et les pertes d'efficacité associées. Dans les environnements chauds, s'assurer que l'échangeur de chaleur est correctement dimensionné et entretenu empêche le système de fonctionner au-dessus de la plage de température optimale, ce qui autrement accélérerait les fuites et dégraderait le fluide plus rapidement.

Comment l’efficacité des unités de puissance hydraulique affecte les coûts d’exploitation

L’efficacité a un impact financier direct et cumulatif sur la durée de vie d’une unité hydraulique. A 50 kW HPU running at 65% overall efficiency needs approximately 76,9 kW d'entrée électrique pour fournir 50 kW de travail hydraulique utile. Le même HPU amélioré à 82 % d'efficacité n'aurait besoin que de 61 kW d'entrée — une différence de près de 16 kW.

À un tarif d'électricité de 0,12 $/kWh et 5 000 heures de fonctionnement par an, cette différence de 16 kW coûte 9 600 $ par an . Sur une durée de vie d'un équipement de 10 ans, cela représente 96 000 $ de coûts d'électricité évitables avec un seul HPU. Les installations équipées de plusieurs groupes hydrauliques, comme celles que l'on trouve dans les usines d'assemblage automobile, les fonderies et les chaînes de fabrication lourde, multiplient ce chiffre en conséquence.

Au-delà de l’électricité, une efficacité moindre signifie une production de chaleur accrue, ce qui augmente les coûts de refroidissement, accélère la dégradation de l’huile, raccourcit la durée de vie des joints et des pompes et augmente la fréquence de maintenance. Le coût total de possession d’un groupe hydraulique à faible rendement est nettement plus élevé que ce que suggère son prix d’achat.

Facteurs clés qui déterminent l’efficacité d’une unité de puissance hydraulique donnée

Pour résumer les variables qui déterminent où se situe une unité de puissance hydraulique spécifique sur le spectre d’efficacité :

• Type et état de la pompe : Les pompes à pistons axiaux en bon état surpassent systématiquement les pompes à engrenages et à palettes, en particulier à des pressions plus élevées.
• Système d'entraînement : Les moteurs équipés du VSD offrent le meilleur rendement à charge partielle et sont désormais considérés comme la norme dans les installations économes en énergie.
• Architecture de contrôle : Les systèmes à détection de charge et à compensation de pression minimisent les pertes dues à l'étranglement par rapport aux circuits à centre ouvert à pression fixe.
• Réglage de la pression du système : Des pressions plus faibles réduisent les pertes par dérivation et la génération de chaleur dans les systèmes à pompe fixe.
• Type et état du fluide : Un fluide de qualité correcte, propre et en bon état maintient les fuites et les pertes par frottement à des valeurs minimales.
• Conception de la tuyauterie : Des tuyaux courts, correctement dimensionnés et à faible résistance minimisent les chutes de pression par friction.
• Température de fonctionnement : Le maintien du fluide dans la plage de viscosité optimale (généralement entre 40 et 60 °C) préserve l'efficacité volumétrique et mécanique.
• État d'usure des composants : Les pompes, cylindres et vannes usés augmentent tous les fuites internes, dégradant l’efficacité volumétrique au fil du temps.

La prise en compte systématique de tous ces facteurs – grâce à une conception initiale intelligente et à une maintenance cohérente – est ce qui différencie une unité de puissance hydraulique fonctionnant à 85 % d'efficacité d'une autre qui peine à atteindre 65 %.
