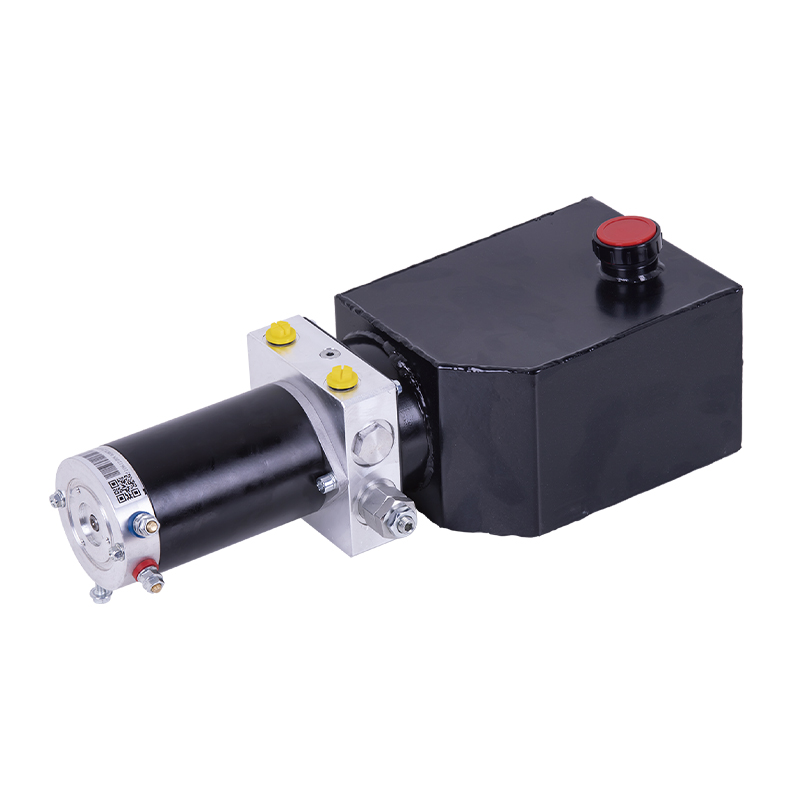

Cette unité de puissance de pompe bidirectionnelle CC adopte une conception intégrée de plusieurs composants tels qu'une pompe à engrenages bidirectionnelle, un moteur CC à aimant permanent, un bloc central, un ensemble de vannes à cartouche et un réservoir d'huile. Son plus grand point fort est que la fonction d'inversion du système hydraulique est obtenue grâce à la rotation avant et arrière du moteur, de sorte qu'il n'est pas nécessaire d'utiliser une électrovanne. Cela rend l'unité de puissance compacte et adaptée à différents types d'équipements avec un petit espace d'implantation. Dans le même temps, l'unité de puissance a une structure compacte et des performances stables, et est largement utilisée dans les véhicules de marche, les plates-formes élévatrices et autres équipements. La tension du moteur est facultative à 12-48 V. exigences.
LES PRINCIPALES CARACTÉRISTIQUES INCLUENT :
- Pompe à engrenages bidirectionnelle : L'unité de puissance de pompe bidirectionnelle CC utilise une pompe à engrenages bidirectionnelle pour fournir une puissance hydraulique stable et efficace. La conception bidirectionnelle permet au système d'obtenir un contrôle bidirectionnel du débit hydraulique, de s'adapter aux opérations de levage ou de marche de l'équipement dans différentes conditions de travail et d'assurer le bon fonctionnement du système.
- Moteur DC à aimant permanent : Équipé d'un moteur à courant continu à aimant permanent à haut rendement, il présente une faible consommation d'énergie et une longue durée de vie. La fonction avant et arrière du moteur réalise l'inversion du système hydraulique, réduit la dépendance à l'égard de l'électrovanne, simplifie encore la structure du système et améliore la fiabilité.
- Commande d'inversion simplifiée : L'inversion du système hydraulique est obtenue en s'appuyant sur la rotation avant et arrière du moteur, éliminant ainsi la conception de l'électrovanne traditionnelle. Il réduit la complexité du système, économise efficacement de l'espace et convient aux équipements avec un petit espace ou des exigences particulières en matière de structure compacte.
- Structure compacte : La conception globale de cette unité de puissance à pompe bidirectionnelle CC est très compacte et adaptée à une utilisation dans les véhicules mobiles, les plates-formes élévatrices et autres équipements. La configuration simplifiée des composants peut fournir une prise en charge suffisante dans un espace limité et maximiser l'efficacité de fonctionnement de l'équipement.
- Stabilité et fiabilité : La structure globale de l'unité de puissance de la pompe bidirectionnelle CC est stable, les performances sont stables et elle n'est pas sujette aux pannes. Sa conception permet à l'équipement de maintenir un fonctionnement stable pendant une utilisation à long terme et à haute fréquence, ce qui est très approprié pour les applications d'équipements industriels ou mobiles à forte demande.
- Sélection de tension : Le système offre une variété de configurations de tension de 12 V à 48 V, et les utilisateurs peuvent choisir la version de tension appropriée en fonction des besoins réels. Qu'il s'agisse d'un petit appareil ou d'un gros appareil, vous pouvez trouver la bonne tension pour assurer le fonctionnement efficace du système.
- Large application : Cette unité de puissance à pompe bidirectionnelle CC est largement utilisée dans divers systèmes d'entraînement hydrauliques tels que les véhicules mobiles, les plates-formes élévatrices et les équipements logistiques en raison de son rendement élevé et de sa compacité. Il fonctionne particulièrement bien dans les scénarios d'application qui nécessitent une commutation rapide et un espace réduit.
REMARQUES SPÉCIALES
L'unité de puissance est un système de travail S3 et ne peut pas fonctionner en continu.
Il démarre dans 10 secondes et s'arrête dans 90 secondes.
Avant l'installation, assurez-vous que les composants hydrauliques tels que le cylindre d'huile, le tuyau d'huile et le joint sont exempts d'impuretés.
La viscosité de l'huile hydraulique doit être comprise entre 15 et 68 °C. L'huile hydraulique anti-usure n° 46 est recommandée en été et l'huile hydraulique basse température n° 32 est recommandée en hiver.
Après avoir démarré le système d'exploitation pour la première fois, vérifiez si l'huile dans le réservoir d'huile est suffisante, généralement 2/3 du réservoir d'huile.
Une fois le système utilisé pendant les 100 premières heures, l'huile hydraulique doit être remplacée, puis l'huile hydraulique doit être remplacée toutes les 3 000 heures.

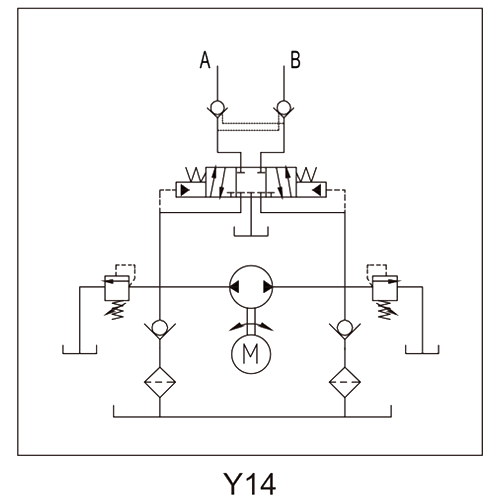

SCHÉMA
CARACTÉRISTIQUES
| Modèle | Volt | Pouvoir | Vitesse | Déplacement | Pression | Réservoir | Solénoïde Vavle Volt |
| PNC-0.5-D12-0.5T/0.65-14-1/L-Y14 | 12 V CC | 0,5KW | 2800 tr/min | 0,65CC/AR | 14MPA | 1L | 12 V CC |
| PNC-0.8-D24-0.5T/1.0-14-3/W-Y14 | 24 V CC | 0,8KW | 3100 tr/min | 1.0CC/AR | 3L | 24 V CC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48 V CC | 48 V CC |
Remarque : si vous avez besoin de paramètres système tels que la pompe, la pression et la puissance du moteur avec un débit différent, veuillez contacter notre vendeur.
