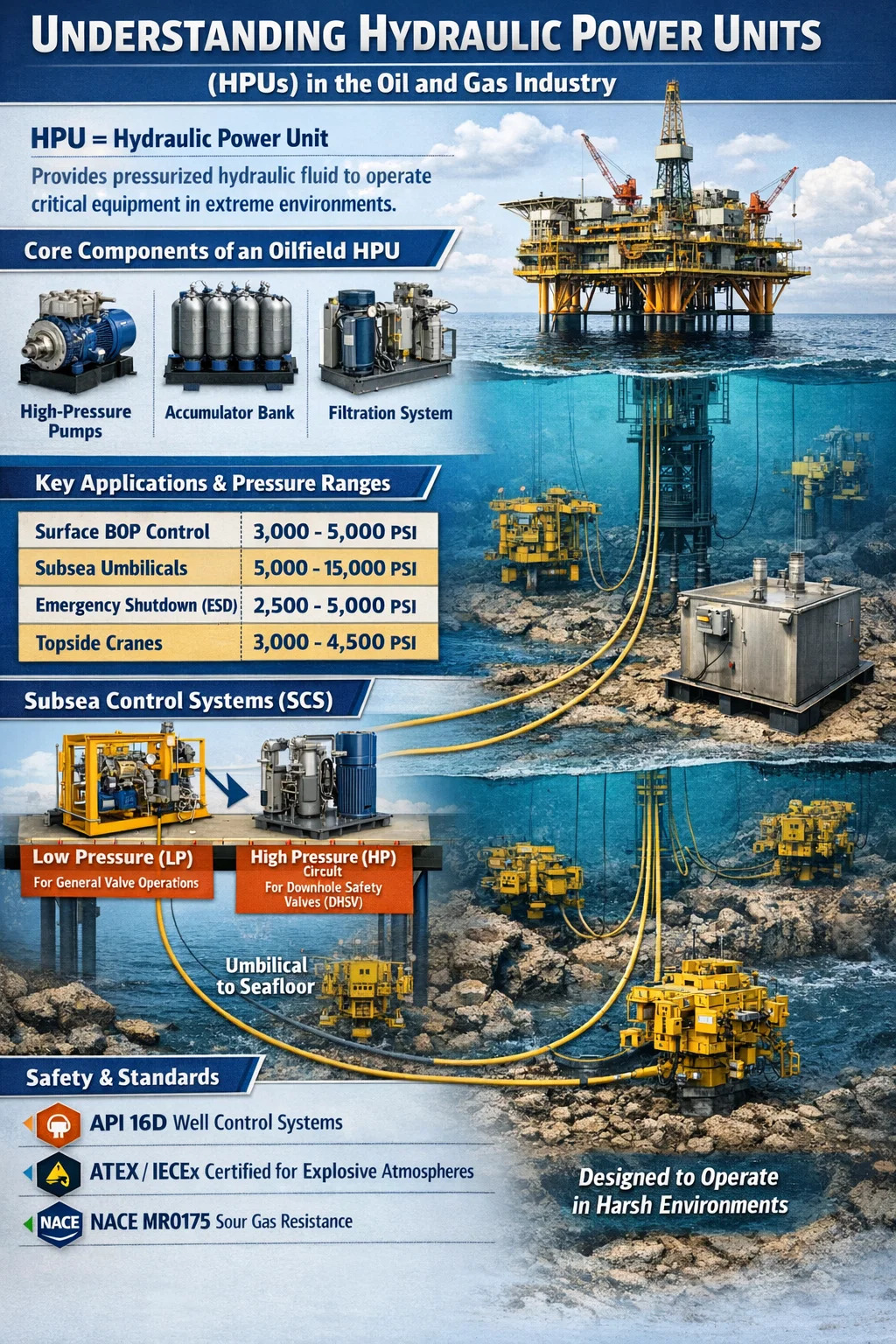

Définir le HPU dans le secteur pétrolier et gazier
Dans l'industrie pétrolière et gazière, HPU signifie Groupe hydraulique . Il s'agit d'un système autonome conçu pour générer, stocker et fournir du fluide hydraulique sous pression pour effectuer diverses opérations mécaniques critiques. Contrairement aux unités industrielles stetards, une entreprise pétrolière et gazière groupe hydraulique est conçu pour résister aux environnements extrêmes, tels que les plates-formes offshore ou les modèles sous-marins en haute mer, où une alimentation fiable est requise pour faire fonctionner les soupapes de sécurité, les obturateurs d'éruption et les lignes de contrôle ombilicales.
L'objectif principal d'un HPU dans ce domaine est d'agir comme le « cœur » des systèmes de contrôle, garantissant que même en cas de panne de courant électrique primaire, l'énergie stockée dans les accumulateurs hydrauliques peut exécuter des procédures d'arrêt d'urgence pour protéger l'environnement et le personnel.
Composants opérationnels de base d'un HPU pour champ pétrolifère
Un secteur pétrolier et gazier groupe hydraulique se compose de plusieurs composants robustes spécialement sélectionnés pour leur durabilité et leur précision. Les pannes dans les champs pétrolifères pouvant être catastrophiques, ces unités présentent souvent des niveaux élevés de redondance.
Génération et stockage de pression
Le système utilise des pompes haute pression (souvent du type à piston ou à membrane) entraînées par des moteurs électriques ou des compresseurs d'air. Une caractéristique remarquable dans ce secteur est la Banque d'accumulateurs . Ce sont des récipients sous pression qui stockent l’énergie hydraulique à l’aide d’azote comprimé. Dans une configuration offshore typique, un groupe hydraulique pourrait maintenir des pressions entre 3 000 PSI et 10 000 PSI , permettant un actionnement immédiat des vannes même en cas de panne totale de la pompe.
Gestion des fluides et filtration
Le fluide hydraulique utilisé dans les HPU pétroliers et gaziers est souvent spécialisé, comme les mélanges eau-glycol pour les applications sous-marines afin de prévenir les dommages environnementaux en cas de fuites. Le réservoir est généralement constitué de Acier inoxydable 316L pour résister à la corrosion par les brouillards salins, et les systèmes de filtration sont souvent évalués à 3 à 10 microns pour protéger les électrovannes sensibles.
Demandes principales dans les environnements offshore et sous-marins
L'utilité d'un groupe hydraulique couvre tout le cycle de vie d'un puits, du forage à la production et à son éventuel déclassement.
| Application | Fonction du HPU | Plage de pression typique |
| Contrôle du BOP en surface | Vérins d'ouverture/fermeture du système anti-éruption | 3 000 à 5 000 psi |
| Ombilicaux sous-marins | Alimenter les arbres et les collecteurs sous-marins | 5 000 à 15 000 psi |
| Arrêt d'urgence (ESD) | Fermeture de sécurité des vannes de production | 2 500 à 5 000 psi |
| Grues supérieures | Levage d'équipement lourd sur des plates-formes | 3 000 à 4 500 psi |
Applications HPU courantes et leurs exigences techniques respectives dans le secteur du pétrole et du gaz.
Rôle HPU dans les systèmes de contrôle sous-marins (SCS)
Peut-être le rôle le plus critique d'un groupe hydraulique se retrouve dans la production sous-marine. Dans ce contexte, le HPU est situé sur le dessus (la plate-forme ou le navire) et envoie le fluide via un câble « ombilical » de plusieurs kilomètres de long jusqu'au fond de l'océan.
Ces unités sont divisées en Basse pression (LP) and Haute pression (HP) circuits. Le circuit BP gère généralement les opérations générales des vannes, tandis que le circuit HP est réservé aux vannes de sécurité de fond de trou profond (DHSV). Le DHSV nécessite une pression hydraulique constante pour rester ouvert ; si le groupe hydraulique perd de la pression, un ressort puissant dans la vanne la ferme automatiquement, scellant ainsi le puits de forage et empêchant les déversements de pétrole.
Normes de conception et conformité environnementale
Dans le domaine pétrolier, un HPU n'est pas seulement une pompe sur un réservoir. Il doit se conformer à des normes internationales strictes pour garantir la sécurité et l’interopérabilité.
- API16D : Normes pour les systèmes de contrôle des équipements de contrôle des puits de forage.
- ATEX/IECEx : Certification des équipements utilisés en atmosphères explosives, garantissant la groupe hydraulique le moteur n'enflammera pas les gaz parasites.
- NACE MR0175 : Exigences relatives aux matériaux résistants à la fissuration sous contrainte par les sulfures dans les environnements « gaz acides ».
De plus, ces unités sont souvent montées dans DNV2.7-1 conteneurs offshore certifiés ou « crash frames », permettant de les soulever en toute sécurité par des grues depuis les bateaux de ravitaillement jusqu'aux plates-formes par mer agitée sans endommager les composants hydrauliques internes.
Mesures de maintenance et de fiabilité
La fiabilité est mesurée par des tests rigoureux. Un typique groupe hydraulique dans un circuit ESD critique, subit un « test de course partielle » (PST) pour garantir la réponse des vannes. La maintenance implique une analyse régulière du fluide hydraulique pour vérifier les niveaux de propreté « Classe NAS ». Si la pureté de l'huile dépasse NAS 6 ou ISO 17/15/12 , le risque de grippage des vannes augmente, ce qui est inacceptable dans les opérations pétrolières et gazières à enjeux élevés.
En fournissant une source de force stable et fiable, le groupe hydraulique reste l'épine dorsale de la sécurité et de l'automatisation dans l'extraction d'énergie moderne.
