Comment fonctionne une unité de puissance hydraulique : guide complet

Comment fonctionne une unité de puissance hydraulique : la réponse courte

Un groupe hydraulique (HPU) fonctionne en utilisant un moteur électrique ou un moteur à combustion pour entraîner une pompe hydraulique, qui aspire le fluide d’un réservoir et le met sous pression. Ce fluide sous pression est ensuite dirigé via des vannes de régulation vers des actionneurs – cylindres ou moteurs hydrauliques – qui convertissent l'énergie du fluide en force ou mouvement mécanique. Une fois que le fluide a terminé son travail, il retourne au réservoir, où il est filtré et refroidi avant la répétition du cycle.

Ce processus en boucle fermée permet à une unité compacte de générer une force énorme. Un HPU industriel standard fonctionnant à 3 000 PSI (207 bars) peut fournir des dizaines de milliers de livres de force de poussée ou de traction via un cylindre relativement petit, c'est pourquoi les systèmes hydrauliques restent le choix dominant dans les équipements lourds, les presses de fabrication, l'assistance au sol aérospatiale et les applications marines.

Composants essentiels d'un Groupe hydraulique

Comprendre le fonctionnement d’une unité de puissance hydraulique commence par savoir ce que fait chaque composant majeur. Chaque HPU – depuis une unité de table de 1 gallon jusqu'à un bloc d'alimentation industriel de 500 gallons – contient les mêmes éléments de base.

Réservoir (réservoir hydraulique)

Le réservoir stocke l'alimentation en fluide hydraulique. Ce n’est pas simplement un conteneur passif. Un réservoir bien conçu permet à l'air entraîné de s'échapper du fluide de retour, fournit suffisamment de surface pour la dissipation de la chaleur et utilise des déflecteurs internes pour séparer la conduite de retour de l'entrée d'aspiration de la pompe. Cette séparation empêche le fluide de retour chaud et aéré de rentrer immédiatement dans la pompe. Les règles empiriques de dimensionnement des réservoirs suggèrent un volume de liquide égal à trois à cinq fois le débit par minute de la pompe , bien que les systèmes à cycle de service élevé nécessitent souvent plus.

Moteur principal (moteur électrique ou moteur)

Le moteur principal fournit l’énergie mécanique qui entraîne la pompe. Dans les applications industrielles et stationnaires, un moteur électrique triphasé à courant alternatif est standard, allant généralement de 1 HP pour les petites presses d'atelier à plus de 200 HP pour les grandes lignes de presse hydrauliques ou les machines de moulage par injection. Les équipements mobiles – pelles, chargeuses compactes, grues – utilisent le moteur diesel du véhicule comme moteur principal, avec une prise de force (PDF) le reliant à la pompe hydraulique.

Pompe hydraulique

La pompe est le cœur de l’unité de puissance hydraulique. Cela ne crée pas de pression – cela crée un flux. La pression ne se développe que lorsque ce flux rencontre une résistance (une charge). Trois types de pompes dominent :

• Pompes à engrenages : Simple, abordable et tolérant à la contamination. Déplacement fixe. Courant dans les fendeuses de bûches, les camions à benne basculante et les blocs d’alimentation à faible coût. Efficacité typique : 80 à 85 %.
• Pompes à palettes : Fonctionnement plus silencieux et bonne efficacité volumétrique. Utilisé dans les machines-outils et les équipements industriels nécessitant des performances fluides et silencieuses.
• Pompes à pistons : Capacité haute pression (jusqu'à 6 000 PSI et au-delà), options de cylindrée variable et rendement élevé (90 à 95 %). Le choix standard pour les applications exigeantes telles que les presses hydrauliques, le moulage par injection et l'aérospatiale.

Vannes de contrôle

Les vannes de régulation déterminent où va le fluide, à quelle vitesse il se déplace et quelle pression est autorisée. Les trois principales catégories sont :

• Distributeurs directionnels (DCV) : Déterminez quel port de l’actionneur reçoit le fluide sous pression et lequel retourne au réservoir. Les DCV actionnés par solénoïde permettent un contrôle à distance ou automatisé.
• Vannes de régulation de pression : Incluez des soupapes de décharge (qui fixent la limite de pression maximale du système), des soupapes de réduction de pression et des soupapes de séquence. Une soupape de décharge est un dispositif de sécurité essentiel : sans elle, un actionneur bloqué pourrait créer une pression jusqu'à une défaillance catastrophique.
• Vannes de régulation de débit : Régulez la vitesse de l'actionneur en limitant ou en mesurant le débit de fluide. C'est ainsi que les opérateurs contrôlent la vitesse d'extension et de rétraction des vérins.

Unctuators

Unctuators are the output devices that convert hydraulic fluid power back into mechanical work. Vérins hydrauliques produire une force et un mouvement linéaires – étendre ou rétracter une tige. Moteurs hydrauliques produire un mouvement de rotation et un couple. Le choix dépend entièrement du type de mouvement requis par l'application.

Système de filtration

La contamination est la première cause de défaillance des composants hydrauliques — les enquêtes de l'industrie attribuent systématiquement 70 à 80 % des pannes hydrauliques à la contamination des fluides. Les filtres sont positionnés à l'aspiration (pour protéger la pompe), à ​​la pression (pour protéger les composants en aval) et au retour (pour nettoyer le fluide avant qu'il ne rentre dans le réservoir). Les valeurs des filtres sont exprimées en microns ; la plupart des systèmes visent un niveau de propreté ISO 4406 classe 16/14/11 ou supérieur.

Échangeur de chaleur ou refroidisseur

Les systèmes hydrauliques génèrent de la chaleur – environ 25 à 30 % de la puissance d'entrée est généralement perdue sous forme de chaleur dans un système standard. Le fluide fonctionnant au-dessus de 180°F (82°C) se dégrade rapidement, accélérant l'usure et l'oxydation des joints. Les refroidisseurs à air soufflé ou les échangeurs de chaleur refroidis à l'eau maintiennent la température du fluide dans la plage de fonctionnement recommandée, généralement 100°F à 140°F (38°C à 60°C) .

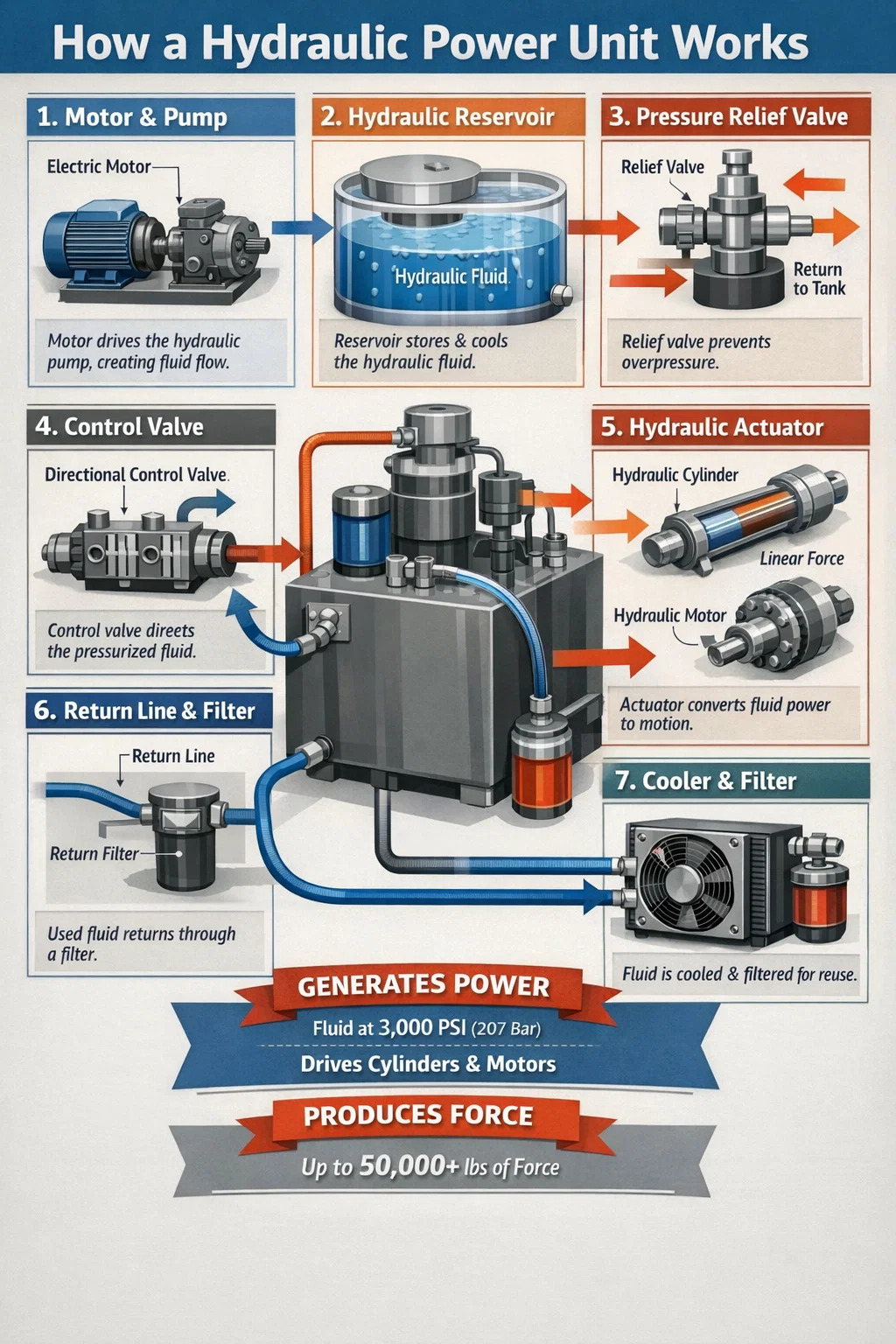

Cycle de fonctionnement étape par étape d'une unité de puissance hydraulique

La décomposition du cycle de fonctionnement montre clairement comment fonctionne une centrale hydraulique du début à la fin :

1. Le moteur démarre, la pompe tourne : Le moteur principal fait tourner la pompe. La géométrie interne de la pompe (dents d'engrenage engrenées, pistons rotatifs ou aubes coulissantes) crée des chambres d'expansion et de contraction qui aspirent le fluide du réservoir à travers la conduite d'aspiration.
2. Le fluide met sous pression : La pompe force le fluide dans la conduite de pression à un débit déterminé par la cylindrée de la pompe et le régime. La pression augmente à mesure que le fluide rencontre une résistance : le poids d'une charge, une vanne fermée ou la force requise pour déplacer un actionneur.
3. La soupape de décharge maintient la limite du système : Si la pression dépasse le réglage de la soupape de décharge (par exemple 3 000 PSI), la soupape s'ouvre et contourne le débit excessif vers le réservoir, protégeant ainsi tous les composants.
4. La valve directionnelle achemine le fluide : Unn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. Unctuator moves: La pression du fluide agissant sur la zone du piston crée une force (Force = Pression × Surface). Un cylindre d'alésage de 4 pouces à 2 500 PSI produit environ 31 400 lb de force de poussée .
6. Le fluide de retour reflue : Le fluide déplacé du côté opposé de l'actionneur revient à travers la vanne directionnelle et la conduite de retour vers le réservoir, en passant par le filtre de retour.
7. Le fluide est refroidi et filtré : Dans le réservoir, le fluide se dépose, libère l'air entraîné et est refroidi. Il est alors prêt à être réinséré dans la conduite d’aspiration pour le cycle suivant.

Types d'unités de puissance hydraulique et leurs différences de fonctionnement

Toutes les centrales hydrauliques ne fonctionnent pas de la même manière en interne. Les choix de conception affectent considérablement les performances, l’efficacité et l’adéquation des applications.

Systèmes de pompes à cylindrée variable

Dans un HPU à cylindrée variable, la pompe ajuste automatiquement son débit de sortie pour répondre à la demande du système. Lorsqu'un actionneur maintient sa position et qu'aucun mouvement n'est nécessaire, la pompe se désactive et ne délivre que suffisamment de débit pour maintenir la pression. Cela réduit considérablement la génération de chaleur et la consommation d'énergie par rapport aux systèmes à cylindrée fixe qui contournent continuellement le débit excessif par la soupape de décharge. Des systèmes à cylindrée variable bien mis en œuvre peuvent réduire la consommation d'énergie de 30 à 50 % par rapport aux conceptions comparables à cylindrée fixe.

HPU à entraînement à vitesse variable

Plutôt que de faire varier la cylindrée de la pompe, une unité de puissance hydraulique VSD fait varier la vitesse du moteur via un entraînement à fréquence variable (VFD). Lorsque la demande diminue, le moteur ralentit au lieu que la pompe contourne le débit. Ces systèmes sont de plus en plus populaires dans les installations industrielles modernes car ils réduisent à la fois les coûts énergétiques et les niveaux de bruit : un HPU piloté par VSD au ralenti peut fonctionner à en dessous de 65 dB(A) , contre 75 à 80 dB(A) pour une unité conventionnelle à pleine vitesse.

Fluide hydraulique : le fluide qui fait que tout fonctionne

Le fluide hydraulique fait bien plus que transmettre la pression. Il lubrifie chaque composant interne de la pompe et du moteur, évacue la chaleur des points de friction, prévient la corrosion et scelle les jeux entre les pièces mobiles. La sélection et l’entretien du bon fluide sont aussi importants que la sélection de la bonne pompe.

Viscosité et son impact

La viscosité est la propriété la plus importante d’un fluide dans un système hydraulique. ISO VG46 L'huile minérale est le choix le plus courant pour les HPU industriels fonctionnant dans des environnements à température normale. Une viscosité trop faible entraîne une augmentation des fuites internes de la pompe et une usure accélérée. Une viscosité trop élevée augmente la résistance, génère plus de chaleur et peut affamer la pompe lors des démarrages à froid. La plupart des systèmes spécifient une plage de viscosité de 25 à 54 cSt à la température de fonctionnement .

Types de fluides utilisés dans les unités de puissance hydraulique

• Huile minérale : Standard pour la plupart des applications industrielles et mobiles. Bon pouvoir lubrifiant, largement disponible, rentable. Ne convient pas là où le risque d'incendie est important.
• Fluides résistant au feu (HFA, HFB, HFC, HFD) : Requis dans les aciéries, les opérations de moulage sous pression et autres environnements à haute température. Les types eau-glycol et esters synthétiques sont les plus courants.
• Fluides biodégradables : À base d'ester végétal ou de polyalkylène glycol (PAG). Mandaté dans les applications sensibles à l’environnement : équipement forestier, plates-formes offshore, construction de voies navigables.
• Fluides à base d'esters de phosphate : Utilisé dans les systèmes hydrauliques de l'aviation commerciale pour leur excellente résistance au feu et leur stabilité à des pressions de fonctionnement élevées (jusqu'à 3 000 PSI dans les systèmes aéronautiques).

Applications courantes qui reposent sur des unités de puissance hydraulique

La raison pour laquelle les groupes hydrauliques sont utilisés dans tant d’industries se résume à un avantage essentiel : aucune autre technologie n'offre une densité de force comparable au même coût . Une unité de puissance hydraulique de 10 HP peut générer plus de 50 000 lbf de force grâce à un modeste cylindre. Un actionneur linéaire électrique de capacité de force équivalente coûterait plusieurs fois plus cher et occuperait beaucoup plus d'espace.

Fabrication industrielle

Les presses hydrauliques sont l’épine dorsale de l’emboutissage, du forgeage et du formage des métaux. Une presse hydraulique de 500 tonnes utilise un HPU délivrant un débit de 3 000 à 5 000 PSI pour développer le tonnage nécessaire à la formation de composants en acier. Les machines de moulage par injection utilisent des HPU pour générer la force de serrage – généralement 100 à 6 000 tonnes - qui maintient les moitiés du moule ensemble pendant l'injection plastique.

Équipement de construction et mobile

Chaque pelle, bulldozer et grue repose sur l’énergie hydraulique. Une pelle de taille moyenne (classe de 20 tonnes) est généralement équipée d'un HPU livrant 50 à 80 gallons par minute à 5 000 PSI pour alimenter simultanément les fonctions de flèche, de bras, de godet et de pivotement. Le boîtier compact d'un HPU permet de regrouper toute cette puissance dans le châssis pivotant de la machine.

Unerospace and Defense

Les avions commerciaux utilisent des groupes hydrauliques embarqués – souvent appelés groupes hydrauliques – pour faire fonctionner les gouvernes de vol, les trains d’atterrissage et les inverseurs de poussée. Le système hydraulique d'un Boeing 737 fonctionne à 3 000 livres par pouce carré et utilise deux systèmes de pompes indépendants entraînés par un moteur ainsi que des pompes de secours électriques. Les véhicules militaires utilisent des HPU pour la rotation de la tourelle, le nivellement des suspensions et le positionnement du système d'armes.

Marine et Offshore

Les systèmes de direction des navires (appareils à gouverner à vérin hydraulique), les grues de pont, les guindeaux d'ancre et les systèmes obturateurs d'éruption en mer (BOP) utilisent tous des HPU dédiés. Les systèmes de contrôle sous-marins du BOP utilisent des HPU capables de fonctionner à 5 000 livres par pouce carré , avec des banques d'accumulateurs assurant une capacité de fermeture d'urgence même en cas de panne de l'alimentation électrique principale.

Manutention et levage de matériaux

Les niveleurs de quai, les plateformes élévatrices à ciseaux, les palans pour véhicules et les compacteurs de camions à ordures utilisent tous des HPU de petite à moyenne taille. Un pont élévateur automobile à deux colonnes évalué à 10 000 lb utilise généralement un HPU 2 HP, 2 gallons fonctionnant entre 2 500 et 3 000 PSI, démontrant comment une unité modeste peut supporter des charges importantes lorsqu'un dimensionnement approprié des cylindres est appliqué.

Pression, débit et puissance : la physique derrière la force hydraulique

Un practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

La loi de Pascal est le principe fondamental : la pression appliquée à un fluide confiné est transmise de manière égale dans toutes les directions à travers le fluide. C'est ce qui permet à une petite pompe de générer une force énorme à travers un cylindre de gros calibre : la pression est la même à la sortie de la pompe et à la face du piston du cylindre, mais la force est multipliée par la plus grande surface.

Formules hydrauliques clés qui régissent le fonctionnement d'une unité de puissance hydraulique :

• Force (lbf) = Pression (PSI) × Surface (po²) : Un 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• Débit (GPM) = Déplacement (in³/rev) × RPM ÷ 231 : Un gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• Puissance hydraulique = Pression (PSI) × Débit (GPM) ÷ 1 714 : Un system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• Vitesse du cylindre (po/min) = Débit (po³/min) ÷ Surface (po²) : Un débit plus élevé signifie un mouvement plus rapide de l'actionneur ; les cylindres de plus grand alésage se déplacent plus lentement pour le même débit.

Problèmes courants des unités de puissance hydraulique et leurs causes

Même un HPU bien conçu développera des problèmes avec le temps. Connaître les symptômes et les causes profondes accélère le diagnostic et réduit les temps d’arrêt.

Surchauffe

Température du fluide dépassant 180°F (82°C) est le problème opérationnel le plus courant. Les causes incluent un refroidisseur sous-dimensionné, des ailettes de refroidisseur obstruées, des fuites internes excessives au niveau des composants usés (qui convertissent l'énergie de pression en chaleur) ou une soupape de décharge réglée trop haut pour un fonctionnement continu. Chaque augmentation de 18 °F (10 °C) au-dessus de la plage de température recommandée double environ le taux d'oxydation du fluide et de dégradation des joints.

Performances de l'actionneur lentes ou faibles

Une extension lente du cylindre combinée à une pression normale du système indique généralement un problème de débit : pompe usée, crépine d'aspiration obstruée ou vanne d'arrêt d'aspiration partiellement fermée. Une force faible à débit normal suggère une pression insuffisante : vérifiez le réglage de la soupape de décharge et recherchez une dérivation interne du cylindre (joints de piston usés). Une pompe délivrant moins de 85 % de son débit nominal à la pression de fonctionnement doit généralement être remplacé ou reconstruit.

Bruit excessif

La cavitation – où la pompe ne peut pas recevoir un approvisionnement adéquat en fluide – produit un son distinctif de cris ou de grincements. Cela provoque des dommages rapides à la pompe. Les causes incluent un filtre d'aspiration bouché, une viscosité du fluide trop élevée pour les conditions (en particulier lors d'un démarrage à froid) ou une conduite d'aspiration trop petite ou trop longue. L'aération, provoquée par l'air entrant par des raccords desserrés du côté aspiration, produit un son différent – ​​plutôt un gémissement ou un cliquetis – et provoque un comportement spongieux de l'actionneur.

Fuite externe

Les fuites de liquide hydraulique constituent à la fois un problème de maintenance et un risque pour la sécurité. Les joints durcissent et se fissurent lorsqu'ils sont exposés à la chaleur et à un fluide contaminé. Le fluide hydraulique à haute pression injecté à travers la peau à partir d’une fuite dans un tuyau est un urgence médicale — cela peut provoquer une destruction grave des tissus même lorsque la blessure initiale semble mineure. L'inspection et le remplacement réguliers des tuyaux sur une base programmée (généralement tous les 4 à 6 ans, quelle que soit leur apparence) sont une pratique courante dans les programmes de maintenance responsable.

La pression ne monte pas jusqu'au point de consigne

Si le système ne parvient pas à atteindre son réglage de pression, la soupape de décharge peut être bloquée ouverte, mal réglée ou usée. L'usure interne de la pompe provoquant un by-pass excessif est une autre cause fréquente. Vérifiez d’abord systématiquement la soupape de décharge – isolez-la et testez directement la pression de sortie de la pompe. Une bonne pompe devrait facilement atteindre 110 à 120 % de la pression nominale du système lors d'un test à tête morte avant que la soupape de décharge ne s'ouvre.

Entretien des unités de puissance hydraulique : ce qui prolonge réellement la durée de vie

Un properly maintained hydraulic power unit can deliver 20 000 heures de durée de vie pour le réservoir, les vannes et les principaux composants structurels. Les pompes des systèmes propres avec un fluide bien entretenu atteignent généralement 10 000 à 15 000 heures. Les systèmes négligés peuvent tomber en panne de manière catastrophique dans les 2 000 heures.

• Échantillonnage et analyse de fluides : Prélevez des échantillons d'huile toutes les 500 à 1 000 heures et soumettez-les à un laboratoire d'analyse des fluides. Le nombre de particules, la teneur en eau, la viscosité et les concentrations de métaux d'usure révèlent des problèmes des semaines ou des mois avant qu'ils ne se transforment en pannes catastrophiques. Il s’agit de la pratique de maintenance la plus rentable disponible.
• Remplacement du filtre : Remplacez les filtres de retour et de pression à l'intervalle recommandé par le fabricant ou lorsque les indicateurs de pression différentielle montrent une restriction, selon la première éventualité. Ne contournez jamais un filtre pour prolonger les intervalles de changement.
• Entretien du reniflard : Le reniflard du réservoir empêche la poussière atmosphérique de pénétrer dans le réservoir lorsque le niveau de liquide change. Un reniflard bouché peut en fait faire caviter la pompe en créant un vide dans le réservoir. Remplacez les reniflards à une vidange d’huile sur deux.
• Intervalles de changement de liquide : Dans un service industriel typique avec de l'huile minérale, des changements complets de fluide toutes les 2 000 à 4 000 heures constituent une base raisonnable. Les environnements à haute température ou à forte contamination nécessitent des changements plus fréquents. Laissez les données d’analyse des fluides déterminer le calendrier plutôt que des intervalles de calendrier fixes.
• Routine d'inspection visuelle : Les contrôles hebdomadaires doivent inclure le niveau de liquide, la jauge de température, les indicateurs de colmatage du filtre et une analyse visuelle de tous les raccords et tuyaux externes pour détecter toute infiltration de liquide. Le fait de détecter rapidement un raccord qui pleure évite une défaillance du tuyau et un événement de contamination de l'ensemble du système.

Dimensionnement d'une unité de puissance hydraulique pour votre application

Le dimensionnement correct du HPU nécessite de travailler sur quatre paramètres interconnectés : la force requise, la vitesse requise, le cycle de service et la pression de fonctionnement. Ignorer l'un de ces éléments conduit soit à une unité sous-dimensionnée qui ne peut pas atteindre les objectifs de performance, soit à une unité surdimensionnée qui gaspille du capital et de l'énergie.

Étape 1 : Définir la force requise et sélectionner la pression de service

Commencez par la charge maximale que l’actionneur doit supporter. Ajoutez 25 % pour les pertes par frottement et contre-pression. Choisissez une pression de service (généralement entre 1 500 et 3 000 PSI pour les travaux industriels généraux) et calculez l'alésage du cylindre requis : Unrea = Force ÷ Pressure . Une pression de service plus élevée permet des cylindres plus petits et des structures plus légères, mais exige une meilleure étanchéité et une filtration plus étroite.

Étape 2 : Déterminer le débit requis

Débit requis (GPM) = Surface du cylindre (po²) × Vitesse requise (po/min) ÷ 231. Si le cylindre doit s'étendre de 12 pouces en 4 secondes (180 po/min) avec un alésage de 3 pouces (surface = 7,07 po²), le débit requis est d'environ 5,5 gallons par minute . Ajoutez 10 à 15 % pour les pertes de vannes et les fuites internes.

Étape 3 : Calculer la puissance du moteur

HP = (PSI × GPM) ÷ (1 714 × efficacité globale). Pour un système à 2 500 PSI, 5,5 GPM et 85 % d'efficacité, la puissance du moteur requise est d'environ 9,4 CV . Arrondissez à la taille de châssis de moteur standard suivante – dans ce cas, un moteur de 10 CV.

Étape 4 : Dimensionner le réservoir et le refroidisseur pour le cycle de service

Un machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at cinq fois le débit par minute de la pompe et inclure un refroidisseur actif conçu pour rejeter au moins 25 % de la puissance d'entrée sous forme de chaleur.
