Qu’est-ce qu’une unité CDU ?
A Unité CDU (unité d'entraînement compacte) est un ensemble de puissance hydraulique autonome qui intègre une pompe, un moteur, un réservoir, des vannes et des éléments de commande dans un seul boîtier. Il fournit du fluide hydraulique sous pression à la demande aux actionneurs, aux cylindres ou aux moteurs des équipements industriels, mobiles et marins. La caractéristique déterminante est la compacité : tous les composants hydrauliques sont pré-assemblés, pré-tuyaux et prêts à être installés sans travaux de plomberie sur site au-delà des ports de connexion.
Les unités CDU sont étroitement liées au terme – et souvent utilisées de manière interchangeable avec – Groupe hydraulique à courant continu , en particulier lorsque le moteur d'entraînement fonctionne en courant continu (12 V, 24 V ou 48 V DC). Cela en fait le choix par défaut pour les plates-formes alimentées par batterie : véhicules utilitaires, plates-formes élévatrices, hayons élévateurs, camions-bennes, machines agricoles et stations industrielles hors réseau où l'alimentation secteur CA n'est pas disponible.
En termes simples : si vous avez besoin de force hydraulique sans faire fonctionner une combinaison moteur-pompe séparée et sans acheminer des conduites hydrauliques externes sur un châssis de machine, une unité CDU est la solution. Une unité typique délivre entre 0,5 L/min et 20 L/min à des pressions allant de 100 bars à 350 bars , en fonction de la classe d'application.
Composants de base à l'intérieur d'une unité CDU
Comprendre ce que contient une unité CDU permet d'expliquer pourquoi elle fonctionne de manière si fiable dans des environnements aussi variés. Chaque unité, qu'elle soit commercialisée sous la forme d'une unité d'entraînement compacte ou d'une unité de puissance hydraulique à courant continu, partage la même architecture fondamentale.
Moteur électrique
Les versions CC utilisent des moteurs à aimant permanent ou sans balais de 12 V, 24 V ou 48 V. Les versions CA utilisent des moteurs à induction monophasés ou triphasés. La puissance du moteur varie de 0,3 kW (petit hayon élévateur) à 7,5 kW (cylindre industriel lourd). L'efficacité du moteur détermine directement la consommation de la batterie dans les applications mobiles : les conceptions sans balais atteignent jusqu'à 92 % d'efficacité contre 78 à 82 % pour les moteurs à balais.
Pompe hydraulique
Les pompes à engrenages dominent les configurations CDU en raison de leur rentabilité et de leur tolérance à l'huile à viscosité variable. Les pompes à piston apparaissent dans les unités haute pression dépassant 250 bars. La cylindrée varie généralement de 0,4 cc/tr à 4,5 cc/tr. Certaines conceptions de groupes hydrauliques à courant continu utilisent des pompes à engrenages bi-rotatives, de sorte qu'une seule inversion de moteur étend et rétracte un cylindre sans commuter les vannes.
Réservoir
Des réservoirs en acier ou en aluminium d'une capacité de 0,5 litre à 20 litres contiennent le fluide de travail. Les chicanes empêchent l'aération ; Les bouchons de reniflard avec filtres déshydratants empêchent l'humidité de pénétrer. Les réservoirs plus petits fonctionnent parce que les unités CDU fonctionnent par intermittence – elles ne fonctionnent pas en continu comme les stations hydrauliques centrales.
Bloc collecteur et vannes
Les soupapes de commande directionnelles, les soupapes de surpression, les clapets anti-retour et les cartouches actionnées par solénoïde sont tous portés dans un collecteur usiné en aluminium ou en fonte ductile. Cela élimine les connexions de tuyaux entre les composants, réduisant ainsi les points de fuite à près de zéro à l'intérieur de l'unité.
Électronique de contrôle
Les unités CDU avancées intègrent des interfaces CAN-bus, des pilotes de vannes proportionnelles, une protection contre les surintensités à détection de courant et des coupures thermiques. Les conceptions de groupes hydrauliques CC d’entrée de gamme utilisent des commandes simples basées sur des relais. Les deux approches peuvent être connectées au système électrique existant d’un véhicule en quelques heures.
Filtration
Les filtres de retour évalués à 10 microns (absolu) maintiennent le fluide suffisamment propre pour les électrovannes à cartouche. Les crépines d'aspiration ajoutent un premier étage grossier. Dans les applications mobiles où les vibrations délogent les particules des tuyaux et des raccords, une bonne filtration prolonge la durée de vie de la pompe de moins de 2 000 heures à plus. 8 000 heures de fonctionnement .
Types d'unités CDU : comment elles sont classées
Les unités CDU ne constituent pas un produit unique : elles couvrent une large matrice de classification basée sur la tension d'alimentation, le type de pompe, l'orientation de montage et la configuration des vannes. Le tableau ci-dessous résume les principales catégories rencontrées par les acheteurs.
| Axe de classification | Variantes courantes | Plage de pression typique | Demande principale |
| Tension d'alimentation | 12 V CC / 24 V CC / 48 V CC / 110-240 V CA | Jusqu'à 250 bars | Véhicules mobiles, stations hors réseau |
| Type de pompe | Engrenage / Piston / Palette | 50 à 350 bars | Général / Haute pression / Moyenne pression |
| Configuration des vannes | Simple effet / Double effet / Proportionnel | Varie | Bennes / Pinces / Servocommande |
| Type de moteur | Brosse DC/DC sans balais/Induction AC | N/A (classification du moteur) | Systèmes alimentés par batterie / secteur |
| Orientation de montage | Vertical / Horizontal / Immergé | Idem que ci-dessus | Installations limitées en espace |
Classification des unités CDU par paramètres techniques clés
Le Groupe hydraulique à courant continu Le segment au sein de cette matrice est la catégorie qui connaît la croissance la plus rapide, tirée par l’électrification des véhicules utilitaires. Les données du marché indiquent que la demande de groupes hydrauliques de 24 V et 48 V CC a augmenté d'environ TCAC de 9,4 % entre 2018 et 2024 , les secteurs des hayons élévateurs et des nacelles élévatrices représentant plus de 40 % du volume unitaire.
Groupe hydraulique à courant continu : le CDU prêt à être mobile
Lorsque les ingénieurs spécifient un Groupe hydraulique à courant continu , ils sélectionnent une unité CDU optimisée pour l’alimentation par batterie en courant continu. Plusieurs différences de conception distinguent les unités DC de leurs homologues AC :

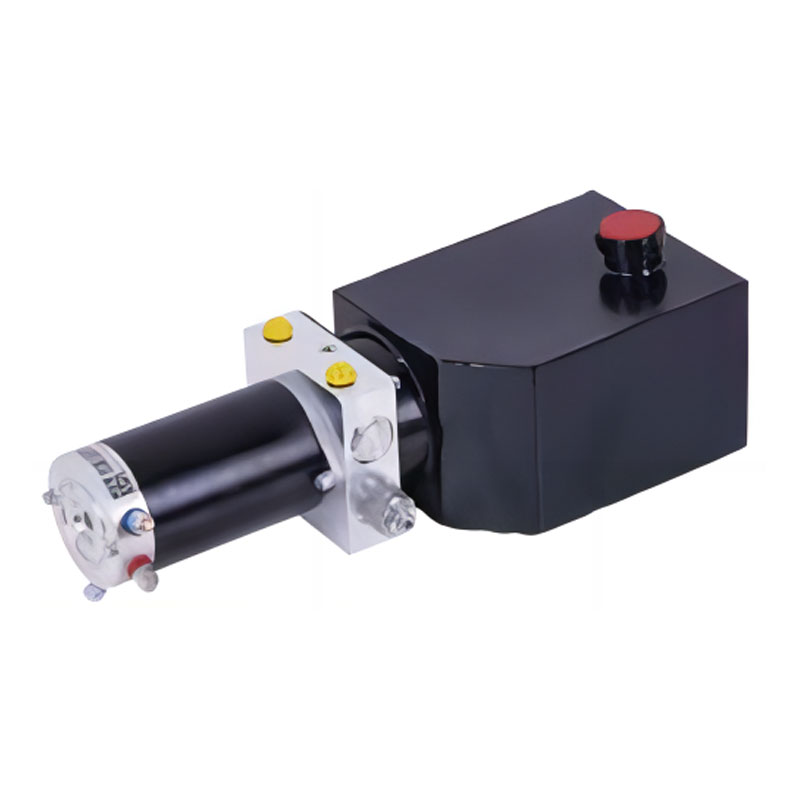

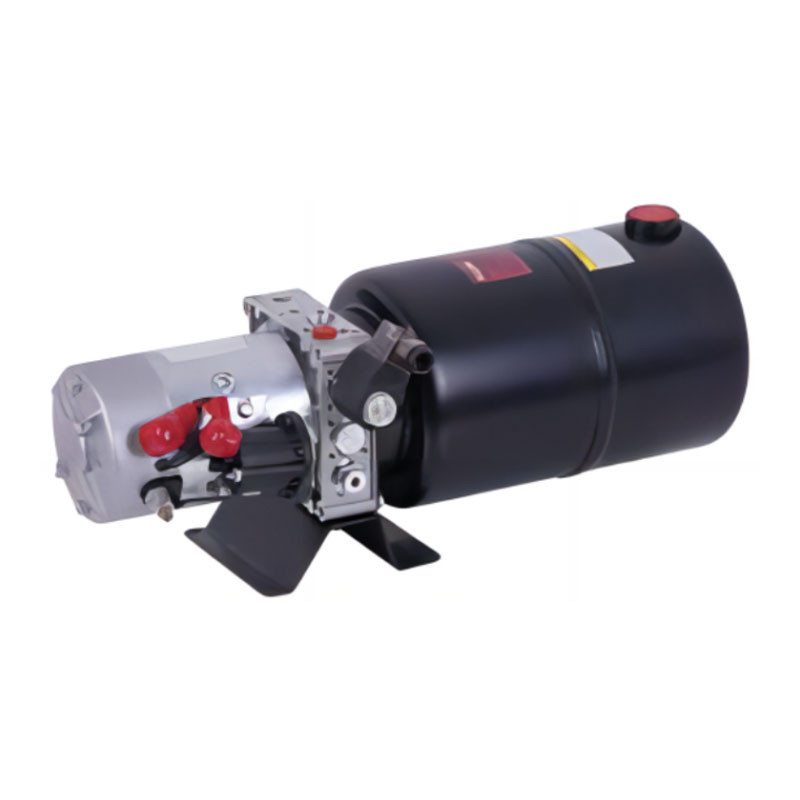

Unité de puissance hydraulique CC
- Tire le courant des parcs de batteries 12 V/24 V/48 V.
- Moteur conçu pour un fonctionnement intermittent (cycle S2/S3) plutôt que pour un fonctionnement continu
- Lermal protection critical — motor winding temp monitored via NTC sensor
- Électrovannes câblées directement au panneau de relais du véhicule ou à l'ECU
- Aucun variateur de fréquence requis
- Performances de démarrage à froid jusqu'à -30 °C avec une huile à faible viscosité
- Compact : une unité typique de 24 V / 2,2 kW pèse entre 12 et 18 kg

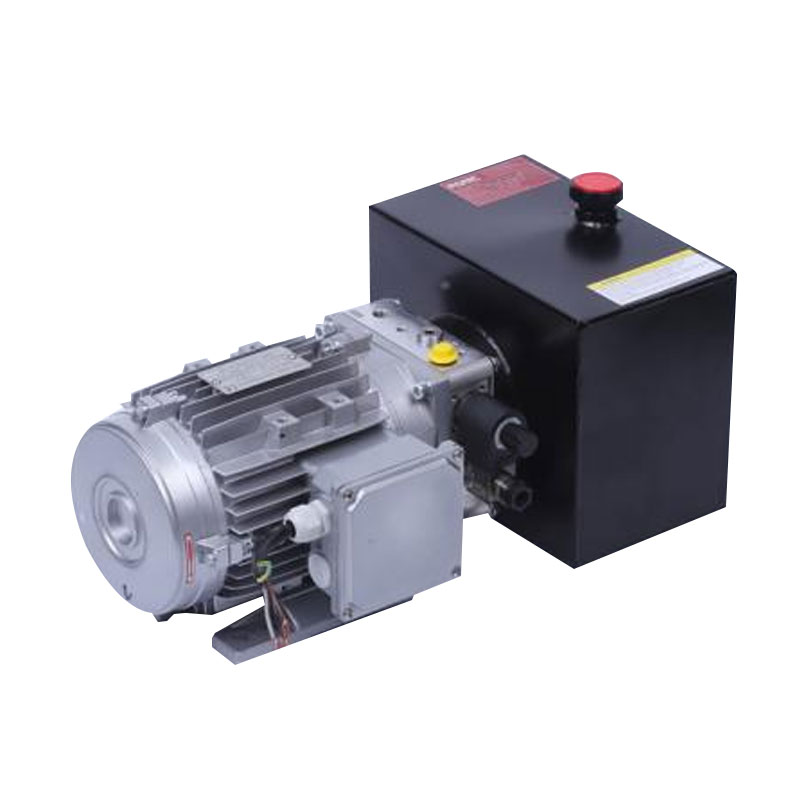

Unité de puissance hydraulique à courant alternatif
- Nécessite une alimentation réseau monophasée ou triphasée de 110 à 480 V
- Norme de service continu (S1) pour les installations en usine
- Lermal management via motor frame cooling fins and fan
- Entraînement à fréquence variable (VFD) en option pour les économies d'énergie
- Débit continu plus élevé : jusqu'à 60 L/min commun
- Plus lourd : une unité de puissance comparable pèse 35 à 80 kg
- Idéal pour les presses industrielles stationnaires et les systèmes de serrage
Le practical implication: a Groupe hydraulique 24 V DC sur un camion de collecte des ordures lève une poubelle en 4 secondes environ, aspire environ 180 à 220 A de pointe, puis reste inactif pendant 30 à 45 secondes pendant que le camion se dirige vers l'arrêt suivant. Ce cycle de service est précisément pour lequel les enroulements des moteurs à courant continu sont conçus. Faire fonctionner une telle unité en continu entraînerait une défaillance thermique en quelques minutes – le dimensionnement du moteur pour le cycle de service réel est l’étape d’ingénierie critique que la plupart des acheteurs négligent.
Où les unités CDU sont utilisées : applications du monde réel
Les unités CDU apparaissent dans un éventail étonnamment large d’industries. La combinaison d'une conception autonome, d'un encombrement réduit et, pour les variantes CC, d'une compatibilité avec les batteries les rend adaptables à presque toutes les applications hydrauliques mobiles ou limitées en espace.
01
Hayons élévateurs et plates-formes de camions
Il s’agit du plus grand marché mondial pour les groupes hydrauliques à courant continu. Les véhicules de livraison équipés de hayons élévateurs utilisent des unités CDU 12 V ou 24 V pour monter et descendre des charges jusqu'à 2 500 kg. Les unités ici sont généralement conçues pour Pression de service de 100 bars avec un cycle de service de 60 secondes et un intervalle de repos de 15 minutes. Les principaux exploitants de flottes européens signalent que le temps moyen entre pannes (MTBF) dépasse 15 000 cycles sur des unités de qualité.
02
Plates-formes de travail aérien (AWP) et plateformes élévatrices à ciseaux
Les nacelles à ciseaux et à flèche alimentées par batterie dépendent presque exclusivement d'unités de puissance hydrauliques à courant continu pour leurs fonctions de montée/descente et d'entraînement. Une nacelle à ciseaux électrique typique utilise un Groupe hydraulique 24 V / 3 kW DC avec collecteur double section : un circuit pour le levage de la plateforme (jusqu'à 200 bar), un autre pour la stabilisation des stabilisateurs. La hauteur de la plate-forme peut atteindre 12 m avec une seule charge de batterie grâce à un abaissement régénératif optimisé.
03
Matériel Agricole et Forestier
Les accessoires pour tracteurs – fendeuses de bûches, foreuses de poteaux, manutentionnaires de balles – utilisent de plus en plus d'unités CDU autonomes plutôt que de puiser dans le système hydraulique entraîné par la prise de force du tracteur. Cela simplifie le couplage des accessoires et permet à l'équipement de fonctionner de manière indépendante. Des débits de 5 à 12 L/min à 200 bars sont standards dans ce segment.
04
Équipement marin et offshore
Les panneaux d'écoutille, l'appareil à gouverner, les ailerons stabilisateurs et les systèmes de guindeau d'ancre sur les petits navires utilisent des unités CDU à corps en acier inoxydable ou à revêtement époxy conçues pour les environnements marins. La résistance au brouillard salin, l'anodisation de l'aluminium et l'étanchéité des connecteurs IP67 sont des exigences standard. Une unité CDU marine typique fonctionnant à 24 V CC fournit 8 à 10 L/min à 140 bars pour l'actionnement des panneaux de pont.
05
Outillage de serrage et de presse industriel
Le serrage des fixations sur les centres d'usinage CNC utilise des unités CDU à faible débit et haute pression - souvent 1 à 3 L/min à 300 à 350 bars — pour maintenir les pièces pendant la coupe. La conception autonome éloigne l'huile hydraulique de l'électronique de commande CNC et simplifie les changements de fixations. Les unités CDU alimentées en courant alternatif dominent ce segment car les appareils restent sur les machines-outils alimentées par le réseau.
06
Équipement d'urgence et de sauvetage
Les outils de désincarcération des véhicules (épandeurs, couteaux, vérins) utilisés par les services d'incendie et de secours sont alimentés par des unités CDU portables fonctionnant à partir de l'alimentation 12 V ou 24 V d'un véhicule. Ces unités doivent démarrer à froid de manière fiable à -20°C et atteindre la pleine pression de fonctionnement dans les 5 secondes suivant l'activation. Spécifications typiques : Pression de service de 700 bars, 0,5 L/min — haute pression à très faible débit pour entraîner les petits vérins des outils de sauvetage.
Comment sélectionner la bonne unité CDU pour votre application
La sélection d’une unité CDU – ou plus précisément le dimensionnement d’une unité de puissance hydraulique à courant continu – implique une séquence de décisions techniques. Se tromper sur l’un d’entre eux entraîne une panne prématurée, une vitesse inadéquate ou une décharge excessive de la batterie.
- Définir les exigences en matière de charge et de pression. Calculez la force requise sur l'actionneur (surface de l'alésage du cylindre × pression souhaitée). Ajoutez une marge de 20 % pour les pertes de pression dans les tuyaux et raccords. Cela donne votre point de consigne de pression de service minimum.
- Déterminez le débit requis. Débit = volume de l'actionneur ÷ temps de cycle souhaité. Un cylindre d'alésage de 50 mm et de course de 200 mm a besoin de 0,393 litre par cycle. Un temps de prolongation de 4 secondes demande environ 5,9 L/min .
- Calculez la puissance du moteur. Puissance (kW) = (Barre de pression × Débit L/min) ÷ 600 ÷ efficacité de la pompe. À 150 bar et 6 L/min avec une efficacité de pompe de 85 % : (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Sélectionnez la taille de moteur standard supérieure (généralement 2,2 kW).
- Correspondre à la tension d'alimentation. Pour les systèmes CC, calculez le courant de crête : 2 200 W ÷ 24 V ÷ 0,85 rendement du moteur ≈ 108 Un pic . Vérifiez la taille des câbles, les valeurs nominales des fusibles et la capacité de la batterie par rapport à ce chiffre.
- Spécifiez le cycle de service. Comparez votre rapport temps de marche/arrêt réel à la classe de service nominal du moteur (S2 = fonctionnement unique pendant une période définie ; S3 = service périodique intermittent). Un cycle de service inadapté est la principale cause de grillage prématuré du moteur dans les groupes hydrauliques à courant continu.
- Vérifiez la plage de température ambiante et du fluide. Les équipements mobiles dans les climats froids ont besoin d'une viscosité d'huile de l'ordre de VG22 ou VG32 pour éviter la cavitation au démarrage. Les climats chauds peuvent nécessiter que le VG68 maintienne la résistance du film à une température de fonctionnement de 70 à 80 °C.
- Évaluez la configuration des vannes. Les circuits simple effet (retour par gravité) nécessitent une électrovanne. Les circuits à double effet (alimentés dans les deux sens) nécessitent une vanne 4/3 voies ou deux vannes 2/2 voies. Les vannes proportionnelles permettent de contrôler la vitesse mais augmentent le coût du contrôleur.
Maintenance de l'unité CDU : ce que couvre réellement l'intervalle d'entretien
Les unités CDU nécessitent peu d'entretien par rapport aux stations hydrauliques centrales, mais « faible entretien » n'est pas « zéro entretien ». Un programme d'entretien systématique évite les deux modes de défaillance les plus courants : la contamination des fluides et la surchauffe des enroulements du moteur.
Toutes les 250 heures ou 6 mois
- Vérifiez le niveau d'huile du réservoir - faites l'appoint avec la qualité correspondante
- Inspectez tous les raccords de tuyaux externes pour déceler des fuites.
- Vérifier le réglage de la soupape de surpression avec un manomètre calibré
- Vérifiez l'état du bouchon de reniflard et nettoyez ou remplacez
Toutes les 1 000 heures ou annuellement
- Remplacez complètement le liquide hydraulique : vidangez, rincez, remplissez.
- Remplacer l'élément filtrant de la conduite de retour (10 microns absolus)
- Soumettre un échantillon d'huile pour l'analyse du nombre de particules (ISO 4406)
- Inspecter l'usure des balais du moteur sur les unités CC à balais
- Tester le temps de réponse de l'électrovanne par rapport à la ligne de base
Toutes les 3 000 à 5 000 heures
- Inspecter l’usure interne de la pompe – mesurer le débit à la pression nominale
- Remplacez les balais du moteur sur les unités CC à balais (généralement évaluées à 3 000–5 000 h)
- Vérifier le jeu des roulements du moteur et les roulements graissés
- Inspecter l’état du joint torique du collecteur sur tous les bouchons portés
Un résultat d'analyse de fluide contaminé (classe ISO 4406 pire que 18/16/13) indique une source de contamination active (joint défaillant, tuyau endommagé ou filtration du reniflard inadéquate) qui doit être traquée et réparée avant le prochain intervalle d'entretien. Ignorer un mauvais rapport de comptage de particules est le chemin le plus rapide vers une panne de pompe à engrenages à l'intérieur d'une unité CDU.
Problèmes courants des unités CDU et leurs causes profondes
La plupart des pannes sur le terrain des unités CDU et des unités de puissance hydraulique DC remontent à une courte liste de causes profondes. Connaître ces modèles permet aux équipes de maintenance de diagnostiquer les problèmes en quelques minutes plutôt qu'en quelques heures.
| Symptôme | Cause fondamentale la plus probable | Étape diagnostique | Corriger |
| Le moteur tourne mais aucune pression ne monte | Soupape de décharge bloquée ouverte / pompe usée | Bloquer l'orifice de sortie : la pression augmente-t-elle ? Si oui : soupape de décharge. Si non : pomper. | Remplacer la cartouche ou la pompe de la soupape de décharge |
| Vitesse de l'actionneur lente | Usure de la pompe réduisant l’efficacité volumétrique | Mesurer le débit réel à la pression nominale par rapport à la plaque signalétique | Remplacez la pompe si le débit est <80 % du débit nominal |
| Surchauffe du moteur en moins de 5 minutes | Cycle de service dépassé / tension d'alimentation faible | Enregistrer le courant du moteur et la tension aux bornes pendant le fonctionnement | Réduire la fréquence des cycles ; vérifier la chute de tension de la batterie et du câble |
| Fonctionnement bruyant (gémissement ou cavitation) | Ingestion d'air / restriction d'aspiration / huile épaisse et froide | Vérifiez le niveau d'huile, inspectez le tuyau d'aspiration pour déceler les plis, mesurez le vide d'admission. | Huile chaude avant utilisation ; restriction d'aspiration claire |
| L'électrovanne ne bouge pas | Contamination logée dans la bobine / bobine brûlée | Appliquer la tension directement à la bobine ; mesurer la résistance (doit être comprise entre 6 et 40 ohms) | Remplacez la bobine ou nettoyez/remplacez l'ensemble de bobine |
Guide de diagnostic des symptômes à la cause pour le dépannage sur site de l'unité CDU
Spécifications clés à confirmer avant d’acheter une unité CDU
Les fournisseurs publient une série de chiffres dans les fiches techniques des unités CDU, et tous n'ont pas la même importance. Les spécifications suivantes distinguent les unités de haute qualité de celles sous-spécifiées : vérifiez chacune d'entre elles avant de passer une commande, en particulier lors de l'achat d'une unité de puissance hydraulique à courant continu pour une application mobile critique.
- Classe de service du moteur (CEI 60034-1) : S2 (courte durée), S3 (intermittent) ou S1 (continu). La plupart des unités CDU mobiles sont classées S2/10 min ou S3/25 %. Vérifiez que cela correspond à votre modèle d'utilisation réel.
- Pression nominale par rapport à la pression maximale : La pression nominale est la pression de service continue ; la pression maximale (crête) est une tolérance de courte durée (généralement 10 à 15 % plus élevée). Ne sélectionnez pas une unité dans laquelle votre pression de service est égale au maximum publié.
- Débit à pression nominale : Certaines fiches techniques répertorient le débit à vide (à pression nulle). Exigez le débit à votre pression de service : il sera inférieur de 10 à 20 % en raison des pertes volumétriques.
- Plage de température de fonctionnement : Vérifiez à la fois la température minimale de démarrage et la température maximale continue du fluide. Une unité conçue pour -20°C à 60°C convient à la plupart des applications mobiles dans les climats tempérés et froids.
- Capacité du réservoir par rapport au volume du circuit : Le rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- Indice de protection (indice IP) : IP54 est le minimum pour une utilisation mobile en extérieur. Les applications marines nécessitent IP67 ou supérieur. Vérifiez que l'indice IP s'applique à l'ensemble de l'assemblage, pas seulement au moteur.
- Niveau de bruit : Les unités CDU à pompe à engrenages produisent généralement 68 à 74 dB(A) à 1 mètre. Les unités de pompe à piston peuvent être plus silencieuses (60 à 65 dB(A)) à des niveaux de puissance comparables. Pour les installations en cabine de conduite, ce chiffre est important.
Le Future Direction of CDU Units and DC Hydraulic Power Units
Le CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
Adoption de l'architecture 48 V : De nombreuses plates-formes de véhicules utilitaires migrent des systèmes électriques 24 V vers 48 V. Pour les groupes hydrauliques à courant continu, cela réduit de moitié le courant de crête pour la même puissance de sortie : une unité de 3 kW à 48 V consomme 62 A en crête contre 125 A à 24 V. Cela simplifie considérablement le câblage, réduit le poids du câble et réduit la dissipation thermique des connecteurs. Attendez-vous à ce que les unités hydrauliques de 48 V CC remplacent les unités de 24 V dans les applications à usage moyen d'ici 5 à 7 ans.
Intégration du moteur CC sans balais : Les moteurs à aimant permanent sans balais éliminent le composant le plus sujet à l’usure d’une unité de puissance hydraulique à courant continu. Les unités équipées de moteurs sans balais atteignent des intervalles d'entretien de 10 000 heures sans entretien spécifique au moteur. Le coût supplémentaire du contrôleur (circuit de commutation électronique) est récupéré grâce à une réduction des temps d'arrêt en 18 à 24 mois pour les flottes à forte utilisation.
Connectivité bus CAN et IoT : Les unités CDU intelligentes sont désormais livrées avec des capteurs intégrés signalant la température de l'huile, les cycles de fonctionnement, les pics de pression et la consommation de courant du moteur aux systèmes télématiques de la flotte via CAN-J1939 ou Bluetooth 5.0. Cela permet une planification de maintenance prédictive basée sur les données d'usure réelles plutôt que sur des intervalles de calendrier. Les premiers utilisateurs du secteur des plates-formes élévatrices font état d'un Réduction de 23 % des temps d'arrêt imprévus après avoir déployé des unités CDU intelligentes.
Convergence des actionneurs électro-hydrauliques (EHA) : Le boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
