L'hydraulique est la branche de la physique et de l'ingénierie qui étudie le comportement mécanique des liquides sous pression. À la base, la science repose sur trois principes fondamentaux : La loi de Pascal , le équation de continuité , et Le principe de Bernoulli . Ces trois lois régissent tout, depuis un simple vérin hydraulique jusqu'à un système industriel complexe. Groupe hydraulique conduire des machines de fabrication lourdes. Les comprendre n’est pas un exercice académique : cela détermine directement la manière dont les systèmes sont conçus, dimensionnés et maintenus dans des applications réelles.
Les systèmes hydrauliques peuvent transmettre d’énormes forces sur de longues distances avec très peu de perte d’énergie. Une pression de seulement 3 000 psi (207 bars) appliqué sur un piston avec une face de 10 pouces carrés, il délivre une force de poussée de 30 000 lbf – suffisamment pour pincer l'acier de construction ou soulever un essieu de camion chargé. Ce type d’effet de levier n’est possible que parce que les liquides, contrairement aux gaz, sont presque incompressibles et que la physique sous-jacente permet de multiplier, de rediriger et de contrôler avec précision la force d’une manière que les liaisons mécaniques ne peuvent égaler.
Blaise Pascal formule son principe au XVIIe siècle : la pression appliquée à un fluide statique enfermé est transmise de manière égale dans toutes les directions à travers le fluide et aux parois du récipient . Mathématiquement, cela s'exprime comme suit :
Où P est la pression (Pa ou psi), F est la force appliquée (N ou lbf), et Un est la surface de la section transversale (m² ou in²). L'implication pratique est profonde : si vous appuyez sur un petit piston et que vous le connectez via un fluide à un piston plus gros, la force est amplifiée proportionnellement au rapport des surfaces.
Imaginez un petit cylindre avec un piston de 1 po² générant 500 lbf. Cela fournit 500 psi de pression du système. Connectez ces mêmes 500 psi à un cylindre avec un piston de 20 pouces², et la force de sortie devient 10 000 livres — un avantage mécanique de 20:1 sans engrenages ni leviers impliqués. C'est exactement pourquoi les vérins hydrauliques sont utilisés pour serrer les moules à injection, presser les pièces embouties en métal et étendre les bras de la pelle.
Dans un Groupe hydraulique , la loi de Pascal sous-tend la conception de chaque actionnement du circuit. La pompe génère de la pression ; La loi de Pascal garantit que la pression atteint chaque action simultanément et simultanée — en supposant que le système est statique et que la colonne de fluide à la même hauteur à chaque branche (effets de gravité mis à part). Les soupapes de décharge, les réducteurs de pression et les vannes de séquence exploitent tous ce principe pour acheminer la force vers le bon actionnement au bon moment.
La loi de Pascal tient également compte de la pression ajoutée par une colonne de fluide en raison de la gravité :
Où ρ est la densité du fluide (kg/m³), g est l'accélération gravitationnelle (9,81 m/s²), et h est la hauteur (m). Pour une huile hydraulique d'environ 870 kg/m³, chaque mètre de colonne verticale ajoute environ 0,085 bar (1,24 psi) dépression. Dans la plupart des systèmes industriels, cela est négligeable, mais dans les applications sous-marines et minières où les parcours verticaux peuvent dépasser 100 m, cette pression de refoulement devient un paramètre de conception critique.
Ne vous inquiétez pas que la loi de Pascal régit la pression statique, la équation de continuité régit le comportement du fluide en mouvement. Il stipule que, pour un fluide incompressible circulant dans un tuyau, le débit volumétrique doit rester constant, ce qui signifie que le produit de la section transversale et de la vitesse du fluide est constant en tout point le long du trajet d'écoulement :
Où Q est le débit (L/min ou gpm), Un est la section transversale du tuyau (m²), et v est la vitesse du fluide (m/s). Si vous réduisez le diamètre du tuyau, le fluide doit accélérer pour conserver le même débit. Si vous l'augmentez, la vitesse diminue.
La plupart des ingénieurs hydrauliques cibles des vitesses de fluide comprennent entre 2 à 4 m/s pour les conduites de pression et 1 à 2 m/s pour les conduites de retour . Des vitesses plus augmentent les turbulences (mesurées par le nombre de Reynolds), ce qui provoque une chute de pression, une génération de chaleur et une érosion des sièges de soupape et des bords des orifices. Des vitesses plus faibles dans les conduites de retour empêchent la cavitation à l’entrée de la pompe – sans doute la condition la plus destructrice de tout circuit hydraulique.
Lors de la spécification d'un Groupe hydraulique pour une application donnée, l'équation de continuité déterminant la sélection du diamètre des tubes, des tailles des ports du collecteur et des valeurs nominales des éléments filtrants. Une pompe de 45 L/min alimentant une conduite d'alésage de 10 mm environ produit 9,5 m/s — bien au-dessus de la limite acceptable. L'augmentation de l'alésage à 16 mm réduit la vitesse à environ 3,7 m/s, ce qui se situe dans la plage recommandée pour les conduites sous pression.
La même équation détermine la vitesse de l'actionnement. Un vérin hydraulique avec un Unlésage de 63 mm (surface ≈ 31,2 cm²) s'étendant à 50 mm/s consomme un débit de :
Sachant cela, le concepteur du système peut dimensionner correctement la pompe, la vanne de régulation directionnelle et la vanne de régulation de débit, le tout avant d'acheter du matériel. L’équation de continuité constitue l’épine dorsale arithmétique de toute conception de circuit hydraulique.
L'équation de Bernoulli est la loi de conservation de l'énergie pour l'écoulement d'un fluide. Il stipule que pour un fluide incompressible et sans friction s'écoulant le long d'un courant, l'énergie mécanique totale par unité de volume reste constante :
Cette équation nous dit qu’à mesurer que la vitesse du fluide augmente, la pression statique doit diminuer – et vice versa. Les trois termes représentent respectivement l’énergie de pression statique, l’énergie cinétique et l’énergie potentielle (gravitationnelle).
Le principe de Bernoulli explique directement le comportement de plusieurs composants hydrauliques critiques :
Pour un bien conçu Groupe hydraulique , le principe de Bernoulli est la raison pour laquelle les ingénieurs insistent sur une conduite d'aspiration courte et de gros calibre, avec un minimum de courbures et une crépine de taille appropriée (et non un filtre fin) à l'entrée de la pompe. Chaque restriction du côté aspiration augmente localement la vitesse du fluide, abaisse la pression statique et rapproche le système du seuil de cavitation.
Les trois principes classiques ci-dessus supposent un fluide idéal, sans friction et incompressible. La vraie huile hydraulique n’est rien de tout cela. La densité – la résistance interne du fluide au cisaillement – est la propriété dominante du monde réel qui modifie la façon dont la loi de Pascal, la continuité et la loi de Bernoulli s'appliquent dans les systèmes réels.
Deux mesures de viscosité comptent en hydraulique. Viscosité dynamique (μ, en Pa·s ou cP) mesure directement la résistance à la contrainte de cisaillement. Viscosité cinématique (ν, en mm²/s ou cSt) est la densité dynamique divisée par la densité et est la valeur presque universellement citée sur les fiches techniques des fluides hydrauliques. La plupart des systèmes hydrauliques industriels fonctionnant avec des huiles de la gamme ISO VG 32 à ISO VG 68, ce qui signifie des viscosités cinématiques de 32-68 cSt à 40°C .
Le nombre de Reynolds (Re) prédit si l'écoulement dans une canalisation est laminaire ou turbulent :
En dessous de Re ≈ 2 300, l’écoulement est laminaire – lisse, visible et faible perte de friction. Au-dessus de Re ≈ 4 000, l’écoulement est turbulent : chaotique, pertes de friction plus élevées, génération de chaleur plus importante et potentiel accumulé d’érosion et de bruit. La plupart des conduites de pression hydraulique fonctionnent en régime laminaire , c'est pourquoi la loi de Hagen-Poiseuille s'applique aux calculs de chute de pression dans ces conduites :
Cette équation montre que la goulotte de pression évolue avec la quatrième puissance du diamètre : diviser par deux le diamètre du tuyau augmente la goulotte de pression d'un facteur 16. C'est pourquoi les conduites de retour et les conduites de vidange sous-dimensionnées sont parmi les causes les plus courantes de dysfonctionnement de composants dans les circuits hydrauliques installés sur site.
La viscosité de l'huile hydraulique change considérablement avec la température. Une huile minérale ISO VG 46 typique tombe d'environ 220 cSt à 0°C à 46 cSt à 40°C à environ 15 cSt à 80°C . À faible viscosité, les fuites internes au niveau des pistons de pompe, des tiroirs de vanne et des collecteurs de moteur augmentent considérablement, notamment l'efficacité volumétrique et entraîne un contrôle de vitesse irrégulier. À haute viscosité (démarrage à froid), le risque de cavitation augmente car le fluide épais résiste à s'écouler assez rapidement dans l'admission de la pompe. Maintien de la température de l'huile dans 40–60°C La fenêtre de fonctionnement est une exigence de conception essentielle pour toute unité de puissance hydraulique équipée d'un échangeur de chaleur et d'un thermostat.

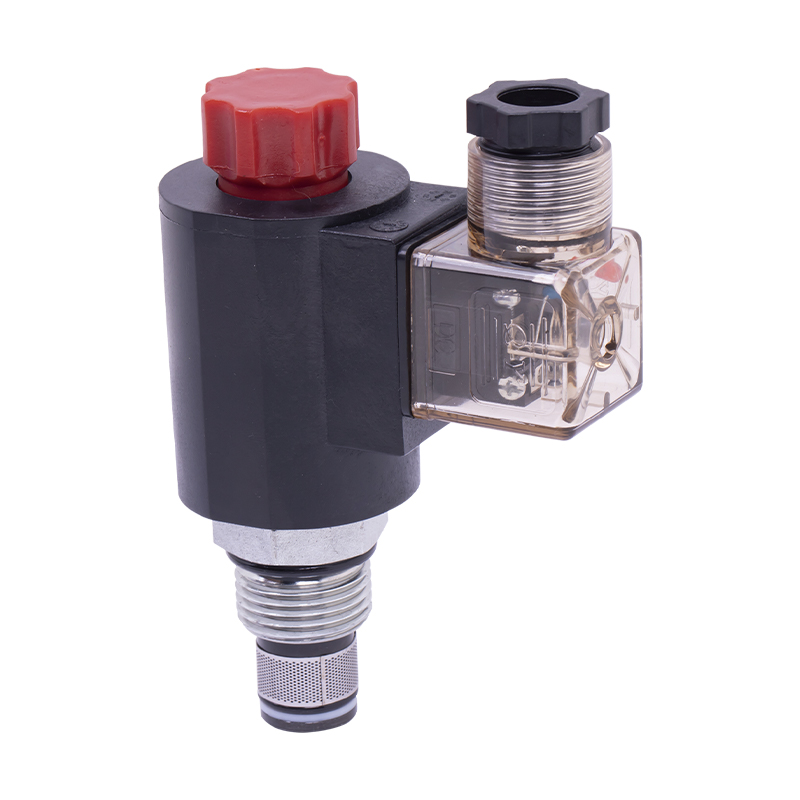

A Groupe hydraulique (HPU) est l'ensemble autonome - comprenant généralement un moteur, une pompe, un réservoir, une filtration, un échangeur de chaleur et des vannes de commande - qui génère et conditionne un fluide sous pression pour un circuit hydraulique. Chaque composant majeur incarne un ou plusieurs des principes évoqués ci-dessus.
| HPU à composants | Principe scientifique primaire | Implications dans la conception |
|---|---|---|
| Pompe hydraulique | La loi de Pascal Continuité | Cylindrée (cc/tr) × vitesse (tr/min) = débit ; le couple détermine la pression |
| Soupape de décharge | La loi de Pascal | Limiter la pression maximale du système ; le clapet se lève lorsque F = P × A (jeu de ressorts) |
| Crépine d'aspiration | Le principe de Bernoulli | Le maillage fin crée une augmentation de la vitesse, une chute de pression et un risque de cavitation |
| Vanne de contrôle de débit | Continuité Bernoulli | La zone de l'orifice contrôle la vitesse ; ΔP à travers l'orifice régit Q |
| Vérin hydraulique | La loi de Pascal Continuité | Force = P × surface d'alésage ; vitesse = Q / surface d'alésage |
| Échangeur de chaleur | Viscosité / thermodynamique | Maintenir l'huile dans une plage de température de 40 à 60 °C pour préserver la viscosité et l'intégrité du joint. |
| Réservoir | Dynamique des fluides de continuité | Volume = 3 à 5 × débit de la pompe (L/min) permettant l'évacuation de l'air, la dissipation de la chaleur et la sédimentation |
Une véritable pompe hydraulique ne délivre jamais 100 % de sa cylindrée théorique par tour, car la densité permet à une petite quantité de fluide de s'échapper à travers les jeux internes entre les zones haute pression et basse pression. Efficacité volumétrique fonctionne généralement 90 à 98 % pour une pompe à pistons axiaux bien entretenue dans la plage de vitesse moyenne. À mesure que la pression augmente, les fuites augmentent et l’efficacité volumétrique diminue. À mesure que la viscosité de l’huile diminue (chaud ou mauvaise qualité), les fuites augmentent encore. Comprendre ces relations permet aux ingénieurs de prédire le débit de sortie réel à n'importe quel point de fonctionnement donné et de spécifiquement un moteur avec des réserves de puissance adéquates - généralement 10 à 15 % au-dessus de la demande calculée .
La puissance hydraulique est le produit de la pression et du débit. En unités SI :
En unités impériales : P (hp) = Q (gpm) × ΔP (psi) / 1 714. Cette relation est le premier calcul effectué dans un Groupe hydraulique exercice de dimensionnement. Un système nécessitant 80 L/min à 200 bar nécessite une puissance d'entrée théorique minimale de :
Avec un rendement global du système d'environ 85 % (pompe mécanique volumétrique × moteur), le moteur électrique doit être conçu pour au moins 31,4 kW . Un sous-dimensionnement du moteur entraîne une surcharge thermique ; Le surdimensionnement gaspille du capital et augmente la consommation d’énergie à vide.
Les lois de la thermodynamique signifient que toutes les pertes d’énergie dans un circuit hydraulique se transforment finalement en chaleur. Comprendre les sources de pertes permet aux concepteurs de les minimiser :
Un bien conçu Groupe hydraulique abordez les quatre mécanismes de perte dès la phase de conception : grâce à des pompes à cylindre variable, des conducteurs correctement dimensionnés, des composants à tolérance stricte avec des jeux contrôlés et des accumulateurs de pré-remplissage sur des circuits à action rapide.
Les ingénieurs hydrauliques traitent généralement l’huile comme incompressible, et pour les applications lentes ou stables, il s’agit d’une simplification valable. Mais le pétrole n’est pas parfaitement incompressible. Le module d'élasticité d'une huile hydraulique minérale typique est d'environ 14 000 à 17 000 bars (1,4 à 1,7 GPa) . Cela signifie qu'à 200 bars, l'huile se comprime d'environ 1,2 à 1,4 % de son volume.
Dans la plupart des systèmes, cela est sans conséquence. Mais dans trois scénarios, cela devient d’une importance cruciale :
La cavitation et l’aération sont les deux phénomènes les plus destructeurs en hydraulique, et tous deux sont des conséquences directes de la physique des fluides évoquées ci-dessus.
Cavitation se produit lorsque la pression statique locale tombe en dessous de la pression de vapeur du fluide, généralement autour de 0,02 à 0,05 bar absolu pour huiles minérales à température de fonctionnement. Le principe de Bernoulli explique pourquoi : les passages à écoulement réduisent la vitesse, ce qui abaisse la pression statique. Lorsque la pression tombe en dessous de la pression de vapeur, les gaz dissous et les vapeurs d'huile se transforment en bulles. Lorsque ces bulles pénètrent dans une zone de haute pression, elles s'effondrent de manière asymétrique, produisant des photos de pression localisées supérieures à 1 000 barres et des températures supérieures 1 000°C au point d'effondrement. Le résultat est une érosion par piqûres – visuellement similaire au sablage – sur les corps de pompe, les sièges de soupape et les plaques de raccordement des moteurs.
Les signes de cavitation comprennent un bruit fort et crépitant provenant de la pompe (distinct du gémissement de l'aération), une perte rapide de l'efficacité volumétrique et une contamination métallique accélérée dans les échantillons d'huile. La prévention est simple : maintenez une pression positive adéquate à l'entrée de la pompe (NPSH — Net Positive Succion Head), utilisez des conduites d'aspiration de gros calibre, montez la pompe à proximité et en dessous du réservoir et évitez les crépines fines du côté aspiration.
Ingénation est l'entraînement d'air libre ou de gaz dans le fluide, distinct du gaz dissous. Les sources incluent un faible niveau d'huile (l'aspiration capte l'air), des fuites des joints d'arbre de la pompe (ingestion d'air sous vide d'aspiration) et des conduites de retour mal conçues qui déversent l'huile au-dessus de la surface du fluide, fouettant l'air dans le réservoir. L'huile aérée est compressible, spongieuse, sujette à l'oxydation (l'air accélère la dégradation thermique) et endommage les surfaces de la pompe à cause des effets du micro-diesel : les bulles d'air entraînées s'enflamment automatiquement sous une compression rapide, carbonisant localement l'huile et déposant du vernis métallique sur les surfaces.
Une pompe hydraulique convertit l'énergie mécanique en énergie fluidique en créant un flux d'huile sous pression. Trois types fondamentaux de pompes dominent les applications industrielles et mobiles, chacune différant différemment les principes scientifiques fondamentaux.
Les pompes à engrenages externes utilisent deux engrenages engrenés tournant à l'intérieur d'un boîtier à tolérance étroite. Lorsque les dents se désengagent du côté de l’entrée, elles créent un volume en expansion (basse pression) qui aspire le fluide. Au fur et à mesure qu'ils se remaillent du côté sortie, le fluide enfermé est déplacé positivement dans la conduite de pression. Les pompes à engrenages sont à cylindrée fixe, robustes et simples. Les pressions de fonctionnement atteignent généralement 200-250 barres , ce qui en fait un choix standard dans les équipements de construction, les machines agricoles et les circuits basse pression des groupes hydrauliques industriels.
Les pompes à palettes utilisent des pales à ressort ou à pression qui glissent radialement dans les fentes d'un rotor excentrique. Lorsque le rotor tourne, la pointe de l'aube épouse le profil de l'anneau à came, créant des chambres d'expansion et de contraction. Elles offrent un débit plus fluide avec moins de bruit que les pompes à engrenages et fonctionnent jusqu'à 175 barres , ce qui les rend populaires dans les applications de machines-outils, de moulage par injection et de direction assistée où le bruit est un problème.
Les pompes à pistons axiaux utilisent plusieurs pistons (généralement 7 ou 9) disposés selon un motif circulaire dans un bloc-cylindres rotatif. Les pistons effectuent un mouvement de va-et-vient lorsque le bloc tourne contre un plateau cyclique incliné. Le déplacement est contrôlé en modifiant l'angle du plateau cyclique, ce qui rend ces pompes variable cylindrique — capable de fournir exactement le débit demandé par le système à tout moment. Les pressions de fonctionnement fonctionnent régulièrement 350-420 barres , et certains modèles sont évalués à 700 bar. Elles constituent la pompe de choix pour les groupes hydrauliques industriels hautes performances, les presses servocommandées et tous les principaux systèmes hydrauliques mobiles, y compris les circuits principaux des excavatrices.
| Type de pompe | Pression maximale (bar) | Variable de déplacement | Application typique | Niveau de bruit |
|---|---|---|---|---|
| Équipement externe | 200-250 | Non | Bâtiment, agriculture | Élevé |
| Girouette | 150-175 | Certains modèles | Machines-outils, moulage | Faible à moyen |
| Piston non axial | 350-420 | Oui | HPU industriel, mobile | Moyenne |
| Piston radial | Jusqu'à 700 | Oui | Presses élevées-force, bancs d'essais | Faible à moyen |
Comprendre les principes est une chose ; les appliquer systématiquement lors de la conception en est une autre. La séquence suivante reflète la façon dont les ingénieurs de systèmes hydrauliques expérimentés abordent une nouvelle application :
Chaque étape applique directement un ou plusieurs des principes fondamentaux abordés dans cet article. Aucun d’entre eux ne nécessite de conjectures : l’hydraulique est une science déterministe, et une unité de puissance hydraulique dimensionnée grâce à ce processus fonctionnanta exactement comme spécifié dès le premier jour, à condition que le fluide soit correctement entretenu.
La contamination par les particules est responsable 70 à 80 % des dysfonctionnements des composants hydrauliques selon les données des principaux fabricants de pompes et de vannes. La raison est directement liée à la physique des composants : les jeux entre les pistons de la pompe et les alésages des cylindres, ou entre les distributeurs à tiroir et leurs alésages, sont généralement 5 à 25 micromètres . Les particules plus grandes que ces jeux provoquent une usure abrasive à trois corps, qui génèrent davantage de particules dans un cycle de dégradation auto-accéléré.
La contamination des fluides dégrade également les performances de manière moins évidente mais tout aussi destructrice :
Un bon entretien hydraulique n’est pas une question d’opinion ou d’habitude : il découle logiquement de la physique. Chaque tâche de maintenance correspond à un mécanisme de défaillance spécifique ancré dans les principes ci-dessus :
Un Groupe hydraulique qui est maintenu avec une compréhension approfondie de la science sous-jacente fonctionnera de manière fiable pendant 20 000 à 50 000 heures avant une révision majeure – une durée de vie qui commence à paraître beaucoup plus courte si le contrôle de la contamination et la gestion thermique sont négligés.
