Hydraulique ou pneumatique : quel système d'alimentation correspond à vos besoins ?

Si vous devez déplacer des charges lourdes avec précision, les systèmes hydrauliques gagnent carrément . Si vous avez besoin d’un actionnement propre, rapide et léger pour des forces modérées, les systèmes pneumatiques constituent le choix le plus judicieux. La décision entre l'hydraulique et le pneumatique dépend de quatre facteurs : les exigences en matière de force, la vitesse, l'environnement et le coût total de possession. La plupart des acheteurs industriels se trompent en se concentrant uniquement sur le prix initial de l'équipement et finissent par le payer sur des années d'exploitation.

Les systèmes hydrauliques, ancrés par une unité de puissance hydraulique, fonctionnent avec un fluide sous pression, généralement de l'huile minérale, à des pressions allant de 1 000 à 5 000 psi , avec certains systèmes spécialisés atteignant 10 000 PSI ou plus. Les systèmes pneumatiques utilisent de l'air comprimé, généralement à 80 à 120 psi . Cet écart de pression explique à lui seul pourquoi l’hydraulique peut soulever une presse de 50 tonnes et la pneumatique est mieux adaptée au fonctionnement d’un dispositif de serrage ou d’un pulvérisateur de peinture.

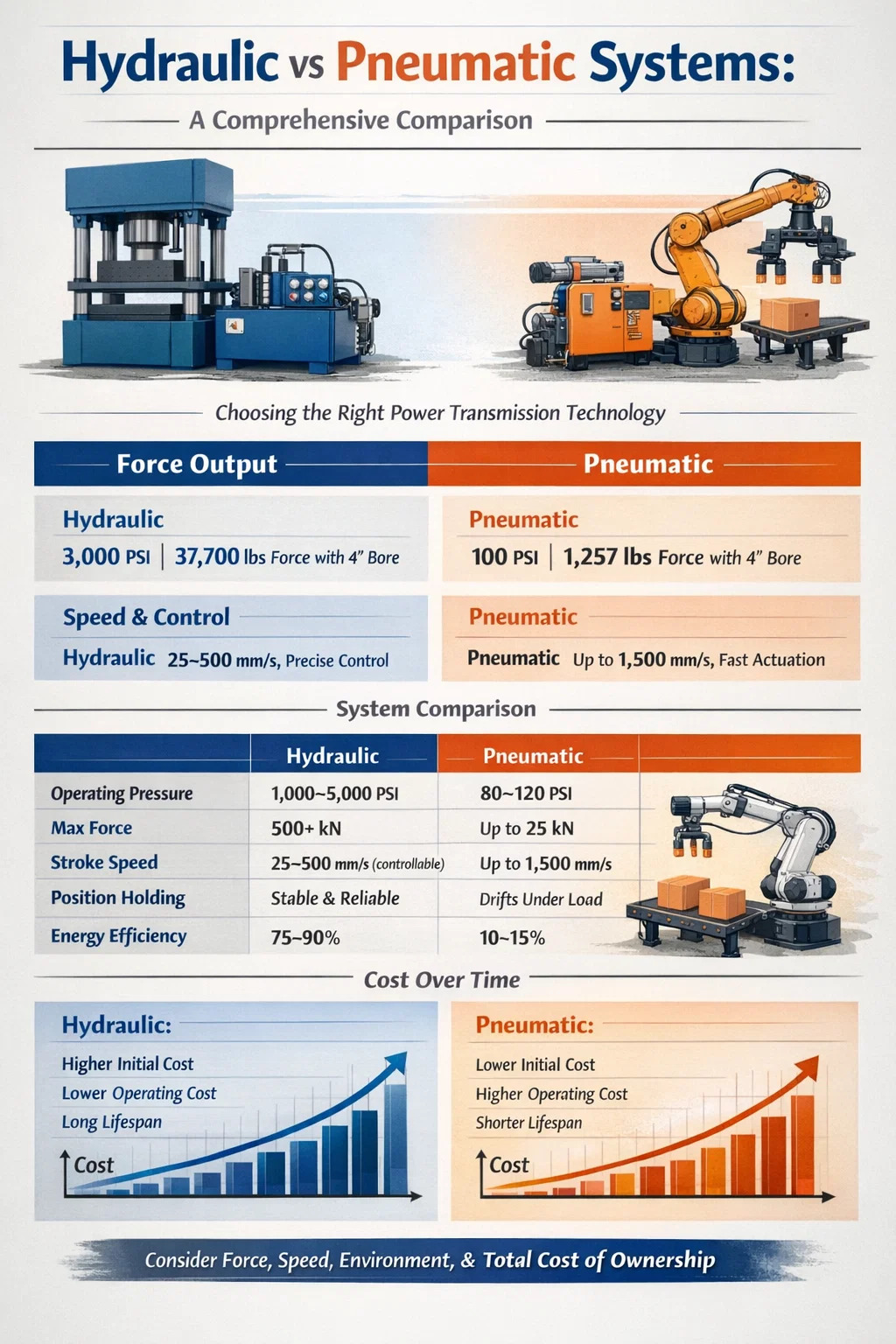

Cet article détaille tous les points de comparaison majeurs : densité de force, efficacité énergétique, exigences de maintenance, structures de coûts, profils de sécurité et applications industrielles spécifiques où chaque système fonctionne le mieux. À la fin, vous disposerez d’un cadre clair pour sélectionner la technologie de transmission de puissance adaptée à votre opération.

Production de force : pourquoi l’hydraulique domine l’industrie lourde

La force délivrée est le différenciateur le plus important lorsque l’on compare les systèmes hydrauliques et pneumatiques. La loi de Pascal régit les deux : la pression multipliée par la surface est égale à la force. Mais comme le fluide hydraulique est incompressible et peut être pressurisé à des niveaux extrêmes, un vérin hydraulique génère considérablement plus de force par unité de taille qu'un vérin pneumatique de même diamètre d'alésage.

Considérons un cylindre avec un alésage de 4 pouces. À 100 PSI (pression typique de la conduite pneumatique), il produit environ 1 257 livres de force . À 3 000 PSI (pression typique du système hydraulique), le même diamètre d'alésage génère 37 700 livres de force – environ 30 fois plus. C'est pourquoi les groupes hydrauliques constituent l'épine dorsale des presses à emboutir les métaux, des machines de moulage par injection, des équipements miniers et des engins de construction lourds.

Les systèmes pneumatiques atteignent généralement un maximum 25 kN (environ 5 600 lbf) pour les vérins industriels standard, tandis que les actionneurs hydrauliques dépassent régulièrement 500 kN dans des configurations standards. Pour toute application nécessitant une force élevée et soutenue (forgeage, compactage, essais de matériaux, serrage intensif), une unité de puissance hydraulique n'est pas facultative ; c'est la seule solution viable.

Maintien de la force et positionnement à mi-course

Les systèmes hydrauliques peuvent maintenir une charge en place indéfiniment à mi-course sans apport d’énergie continu, simplement en fermant une vanne. Les systèmes pneumatiques ne peuvent pas le faire de manière fiable : l'air comprimé est compressible, donc un vérin pneumatique verrouillé dérivera sous la charge. Pour des applications telles que le maintien d'une matrice de presse ou le maintien de la force de serrage pendant une opération de soudage, l'hydraulique offre une position stable et verrouillée que la pneumatique ne peut fondamentalement pas égaler.

Vitesse et temps de réponse : là où la pneumatique a l'avantage

Les systèmes pneumatiques fonctionnent plus rapidement. L'air est compressible et léger, ce qui signifie que les vérins pneumatiques s'étendent et se rétractent avec des courses rapides et à grande vitesse. Temps de cycle de moins de 0,5 seconde pour une course complète sont courants dans les systèmes pneumatiques de prélèvement et de placement. Les marteaux pneumatiques à grande vitesse, les agrafeuses et les convoyeurs des lignes d'emballage s'appuient sur cette capacité d'actionnement rapide.

Les systèmes hydrauliques sont plus lents au niveau de la course, bien que contrôlables. Le fluide hydraulique étant dense et incompressible, son déplacement dans un circuit nécessite plus d'énergie et la vitesse de l'actionneur est directement liée au débit de la pompe de l'unité de puissance hydraulique. Un vérin hydraulique standard peut effectuer une course de 12 pouces en 1 à 3 secondes -adapté à la plupart des applications lourdes, mais ne convient pas aux tâches nécessitant des centaines de cycles par minute.

Cependant, le contrôle de la vitesse dans les systèmes hydrauliques est beaucoup plus précis. En ajustant les vannes de régulation de débit ou en utilisant des pompes à cylindrée variable dans l'unité de puissance hydraulique, les opérateurs peuvent régler les vitesses exactes tout au long d'une course, ce qui est essentiel pour des opérations telles que l'estampage à approche lente ou l'extrusion contrôlée. Le contrôle pneumatique de la vitesse est plus brutal et plus sensible aux fluctuations de pression de la conduite.

Efficacité énergétique : aucun des deux systèmes n’est intrinsèquement vert

L’efficacité énergétique est souvent mal comprise dans le débat entre hydraulique et pneumatique. Les systèmes pneumatiques sont souvent considérés comme plus efficaces car ils utilisent l’air de l’usine. En pratique, ils constituent souvent la méthode de transmission de puissance la moins efficace dans une usine. Générer de l’air comprimé est notoirement un gaspillage. seulement environ 10 à 15 % de l'énergie électrique introduit dans un compresseur d’air atteint en fait le point d’utilisation en tant que travail mécanique utile. Les fuites, la génération de chaleur et les chutes de pression consomment le reste.

Les systèmes hydrauliques, en particulier ceux utilisant des groupes hydrauliques modernes dotés de pompes à pistons à cylindrée variable et de commandes à détection de charge, atteignent rendements globaux de 75 à 90% dans des systèmes bien entretenus et correctement dimensionnés. Une pompe à cylindrée variable ne produit que ce que le circuit demande ; une pompe à cylindrée fixe dans un système à faible demande évacuera le débit excédentaire par la soupape de décharge sous forme de chaleur, un gaspillage d'énergie important dont les concepteurs de systèmes doivent tenir compte.

Pour les opérations à faible cycle de service, où un vérin s'actionne une fois toutes les quelques secondes, la consommation d'énergie continue au ralenti d'une unité de puissance hydraulique en fonctionnement peut contrebalancer son avantage en termes d'efficacité. Dans ces scénarios, les systèmes pneumatiques alimentés par l’air centralisé de l’usine peuvent s’avérer plus rentables, puisque le compresseur d’air est partagé entre des dizaines de machines.

Gestion de la chaleur dans Hydraulique Power Units

Chaque unité de puissance hydraulique génère de la chaleur en raison de la friction des fluides, des chutes de pression des vannes et de l'inefficacité de la pompe. Une unité de puissance hydraulique industrielle typique fonctionnant à une entrée de 20 kW peut dissiper 3 à 6 kW de chaleur dans le réservoir. Sans échange thermique adéquat, que ce soit à travers la surface du réservoir, les refroidisseurs à air soufflé ou les échangeurs thermiques refroidis à l'eau, la température de l'huile dépasse la plage de fonctionnement sûre de 60°C (140°F) , accélérant la dégradation des joints et l’oxydation de l’huile. L'air d'échappement pneumatique évacue automatiquement la chaleur ; les systèmes hydrauliques nécessitent une gestion thermique délibérée dans le cadre de la conception du système.

Unité de puissance hydraulique expliquée : composants et fonction

Une unité de puissance hydraulique (HPU) est le cœur de tout système hydraulique. Il s'agit d'un ensemble autonome qui génère, stocke, filtre et conditionne le fluide hydraulique sous pression. Comprendre ses composants permet de comprendre pourquoi les systèmes hydrauliques se comportent différemment des configurations pneumatiques et pourquoi ils coûtent plus cher au départ.

• Réservoir : Stocke le fluide hydraulique, généralement 1,5 à 3 fois le débit par minute de la pompe en volume. Dissipe également la chaleur et permet à l'air entraîné de s'échapper.
• Pompe : Le moteur principal du fluide. Les pompes à engrenages sont peu coûteuses et robustes ; les pompes à piston sont efficaces et capables de cylindrée variable ; les pompes à palettes offrent un fonctionnement silencieux. La sélection de la pompe détermine directement le profil d'efficacité et de bruit du HPU.
• Moteur électrique : Entraîne la pompe. Le dimensionnement du moteur est basé sur le débit et la pression requis. Les entraînements à fréquence variable (VFD) sont de plus en plus utilisés pour adapter la vitesse du moteur à la demande, réduisant ainsi la consommation d'énergie au ralenti jusqu'à 40% .
• Soupape de décharge : Dispositif de sécurité de pression du système. S'ouvre lorsque la pression dépasse le point de consigne, renvoyant le fluide vers le réservoir et évitant d'endommager les composants.
• Ensemble filtre : Élimine la contamination particulaire du fluide. Les objectifs de classe de propreté ISO (généralement ISO 16/14/11 pour les systèmes de servovalves) déterminent les valeurs en microns du filtre et les intervalles d'entretien.
• Échangeur de chaleur : Maintient la température du fluide dans la plage de fonctionnement optimale de 40 à 60 °C. Peut être huile-air ou huile-eau en fonction des conditions ambiantes et des exigences de rejet de chaleur.
• Accumulateur (facultatif) : Stocke le fluide sous pression pour les événements de demande de pointe, amortit les pics de pression et peut maintenir la pression du circuit pendant de brefs arrêts de la pompe.

Les systèmes pneumatiques n’ont pas d’équivalent à la centrale hydraulique en tant que système packagé. Au lieu de cela, ils s'appuient sur un compresseur d'air, un sécheur, un réservoir de réception et une tuyauterie de distribution centralisés, tous des infrastructures généralement partagées. Cela simplifie la conception de chaque machine, mais crée une dépendance à l'égard de la qualité de l'air et de la cohérence de la pression à l'échelle de l'usine.

Exigences de maintenance et fiabilité dans le temps

C'est dans la maintenance que la comparaison hydraulique/pneumatique devient la plus importante pour les responsables des opérations. Les deux systèmes nécessitent une attention régulière, mais la nature et les conséquences de la négligence diffèrent fortement.

Entretien du système hydraulique

Les systèmes hydrauliques sont sensibles à la contamination des fluides. Plus de 80 % des pannes du système hydraulique sont attribuées à l’huile contaminée. La contamination particulaire endommage les tiroirs des servovalves, raye les alésages des cylindres et accélère l'usure de la pompe. Un programme de maintenance rigoureux pour une unité de puissance hydraulique comprend :

• Échantillonnage d'huile et analyse de propreté ISO toutes les 250 à 500 heures de fonctionnement
• Remplacement de l'élément filtrant en fonction d'indicateurs de pression différentielle (et non selon un calendrier fixe)
• Vidange d'huile complète toutes les 2 000 à 4 000 heures selon les conditions de fonctionnement et le type d'huile
• Inspection et remplacement des joints des cylindres et des pompes chaque année ou dès les premiers signes de fuite externe
• Inspection du reniflard du réservoir pour empêcher la pénétration d’humidité et de poussière atmosphérique

Les fuites d’huile externes constituent le mode de défaillance hydraulique le plus visible. Même une petite fuite de joint peut créer des dangers pour le sol, des problèmes de conformité environnementale et des risques d'incendie si l'huile entre en contact avec des surfaces chaudes. OIN 23309 et les réglementations environnementales locales peuvent exiger des systèmes de confinement des déversements autour des équipements hydrauliques dans certaines industries.

Entretien du système pneumatique

La maintenance pneumatique est plus simple au niveau des machines mais souvent négligée au niveau des infrastructures. Les tâches clés comprennent :

• Vidange des séparateurs d'eau et des unités FRL (filtre-régulateur-lubrificateur) quotidiennement ou automatiquement
• Remplacement des éléments filtrants FRL tous les 6 à 12 mois
• Enquêtes de détection des fuites dans les canalisations de distribution : des études montrent que les fuites représentent 20 à 30% de la production d'air comprimé dans une usine moyenne
• Lubrifier les tiges de piston des cylindres et vérifier l'usure des joints chaque année

Le principal mode de défaillance de la maintenance pneumatique est invisible : les fuites d’air qui drainent silencieusement la capacité du compresseur. Un Trou de 3 mm dans une ligne de distribution à 100 PSI peut gaspiller plus de 1 kW d'énergie du compresseur en continu. Les outils de détection de fuites par ultrasons sont indispensables pour les installations gérant de grands réseaux pneumatiques.

Comparaison des coûts : initial et à vie

C'est au prix d'achat que les systèmes pneumatiques semblent les plus attractifs. Un ensemble de vérin pneumatique et de vanne pour une application légère peut coûter 50$ à 500$ . Un vérin hydraulique comparable avec valve et collecteur peut fonctionner 500 $ à 5 000 $ — et une unité de puissance hydraulique dédiée à une seule machine en ajoute une autre 2 000 $ à 30 000 $ selon la taille et les spécifications.

Toutefois, l’analyse des coûts sur la durée de vie révèle une situation plus équilibrée. Les systèmes pneumatiques sont peu coûteux à acheter et à installer, mais coûteux à exploiter. Dans les installations où l'air comprimé est produit à un coût total (électricité, maintenance, amortissement du capital) de De 0,25 $ à 0,35 $ par 1 000 pieds cubes standards , les consommateurs pneumatiques à cycle de service élevé deviennent des éléments de ligne énergétique importants. Un seul cylindre pneumatique d'alésage de 2 pouces circulant 60 fois par minute pendant deux quarts de travail de 8 heures peut consommer l'équivalent de 2 à 4 kW d'énergie électrique en continu.

Pour les applications à force élevée et à cycle de service élevé, une unité de puissance hydraulique atteint généralement le seuil de rentabilité par rapport à une alternative pneumatique en 3 à 5 ans de fonctionnement uniquement sur les économies d’énergie. Au-delà de cette fenêtre, le système hydraulique coûte moins cher à exploiter. Pour les applications intermittentes et à faible force, le système pneumatique ne perd jamais son avantage en termes de coût.

Profils de sécurité : des risques différents, ni plus ni moins

La sécurité n’est pas une simple victoire pour l’un ou l’autre système : chacun comporte des dangers distincts qui doivent être gérés par des contrôles techniques et une discipline procédurale.

Risques hydrauliques

• Blessures par injection : Une fuite d'épingle dans un tuyau hydraulique à 3 000 PSI peut injecter du liquide à travers la peau avec suffisamment de force pour causer des lésions profondes des tissus sans blessure d'entrée évidente. Il s’agit d’une urgence médicale souvent sous-estimée sur le lieu de soins. L'OSHA enregistre cela comme l'un des risques hydrauliques les plus graves.
• Risque d'incendie : Le fluide hydraulique à base de pétrole est inflammable. Une pulvérisation provenant d'un tuyau défectueux à proximité de surfaces chaudes ou de sources d'inflammation peut provoquer un incendie. Les fluides résistants au feu (esters de phosphate, mélanges eau-glycol) sont obligatoires dans les applications de fonderie, d'aciérie et d'aviation.
• Libération d’énergie stockée : Un accumulateur chargé à 3 000 PSI stocke une énergie importante. Des procédures de dépressurisation inappropriées peuvent provoquer une éjection violente des composants.

Risques pneumatiques

• Chute de gravité : Lorsqu'un vérin pneumatique perd de la pression, sa charge chute immédiatement : il n'y a pas de coussin. Les axes pneumatiques chargés par gravité nécessitent des verrous mécaniques externes ou un maintien de la pression par valve pour maintenir une charge en toute sécurité.
• Bruit : L'échappement pneumatique est bruyant. Les orifices d'échappement des soupapes directionnelles non silencieuses peuvent produire 85 à 95 dB(A) — au-dessus du seuil exigeant une protection auditive en vertu des réglementations de l'UE et de l'OSHA. Les silencieux réduisent ce phénomène mais ajoutent une contre-pression, ce qui affecte les vitesses de retour des cylindres.
• Risque de fouet : Un tuyau d'air sous pression débranché peut fouetter violemment. Les dispositifs de retenue des tuyaux et les raccords à arrêt automatique sont des dispositions de sécurité standard.

Dans la transformation des aliments, la fabrication pharmaceutique et les salles blanches, les systèmes pneumatiques sont généralement préférés car leur échappement (air) est propre et les fuites sans huile ne contaminent pas les produits. La contamination de l'huile hydraulique dans ces environnements crée des problèmes de conformité et de sécurité des produits qui l'emportent sur tout argument de force ou d'efficacité.

Guide de sélection spécifique à l'application

Faire correspondre le type de système à l’application est le résultat le plus pratique de toute analyse hydraulique ou pneumatique. La répartition suivante couvre les cas d’utilisation industrielle les plus courants.

Choisissez une unité de puissance hydraulique lorsque :

• Les exigences de force dépassent 25 kN : presses à métaux, unités de serrage pour moulage par injection, presses à forger, supports de toit pour mines
• Un contrôle précis de la vitesse sur toute la course est nécessaire : extrusion contrôlée, estampage à approche lente, machines d'essai de matériaux
• La charge doit être maintenue stationnaire sous force pendant des périodes prolongées : serrage des matrices, maintien des fixations, bancs d'essai structurels
• Équipement mobile nécessitant une force élevée dans un emballage compact : pelles, machines agricoles, direction marine, équipement offshore
• Opérations à cycle de service élevé et à force élevée où l'efficacité énergétique à long terme justifie le coût initial du HPU

Choisissez la pneumatique quand :

• Les exigences de force sont inférieures à 10 kN et la vitesse est plus importante que la précision : robots de prélèvement et de placement, déviateurs de convoyeurs, éjecteurs de pièces
• Un environnement propre est requis : produits alimentaires, produits pharmaceutiques, dispositifs médicaux, fabrication de semi-conducteurs
• Faible coût d'installation et déploiement rapide : outils de maintenance, petites cellules d'automatisation, outils pneumatiques d'atelier
• L’infrastructure d’air comprimé de l’usine existe déjà et est sous-utilisée
• Le cycle de service est faible et l'efficacité énergétique des actionneurs individuels n'est pas une priorité

Systèmes hybrides : utiliser les deux ensemble

De nombreuses lignes de production modernes utilisent les deux technologies en parallèle. Une unité de puissance hydraulique peut entraîner le vérin principal de la presse tandis que des vérins pneumatiques gèrent le chargement, le déchargement et le serrage des pièces autour de celui-ci. Cette architecture hybride exploite les atouts de chaque système : hydraulique pour les travaux lourds, pneumatique pour les fonctions auxiliaires rapides et légères. La conception de ces systèmes nécessite une attention particulière à l'infrastructure électrique partagée, à l'intégration du système de contrôle et à la planification de la maintenance afin d'éviter les conflits opérationnels.

Considérations environnementales et réglementaires

La conformité environnementale est un facteur croissant dans le processus de sélection hydraulique ou pneumatique. L'huile hydraulique est classée comme substance dangereuse dans la plupart des juridictions. Les déversements nécessitent des procédures de nettoyage documentées, et l'élimination de l'huile hydraulique usagée est réglementée par des cadres tels que la directive-cadre sur les déchets de l'UE ou les normes de l'EPA des États-Unis. Les installations utilisant des systèmes hydrauliques doivent entretenir des infrastructures de confinement des hydrocarbures (bacs collecteurs, réservoirs protégés, kits de déversement) et former le personnel en conséquence.

Les fluides hydrauliques biodégradables (à base d'huile de colza, à base d'esters synthétiques) sont disponibles et de plus en plus spécifiés dans les applications sensibles à l'environnement : équipements forestiers, navires marins, machines agricoles fonctionnant à proximité de sources d'eau. Ces fluides transportent généralement un 15 à 40% de majoration de prix par rapport à l'huile minérale et peuvent avoir des plages de température de fonctionnement plus étroites, mais ils réduisent considérablement la responsabilité environnementale.

En revanche, les systèmes pneumatiques évacuent de l'air propre et sec (en supposant une filtration et un séchage appropriés) et n'entraînent qu'une charge minimale de conformité environnementale au niveau de la machine. Le coût environnemental se situe en amont – dans la consommation d’énergie du compresseur d’air – et est abordé par des programmes d’efficacité énergétique plutôt que par le confinement des déversements.

Pour les installations souhaitant obtenir la certification de gestion environnementale ISO 14001, la gestion des systèmes hydrauliques nécessite une documentation et un contrôle des procédures plus formels que les alternatives pneumatiques, ce qui représente une véritable surcharge opérationnelle qui mérite d'être prise en compte dans la décision de sélection.

Dimensionnement d'une unité de puissance hydraulique : paramètres clés pour obtenir les bons résultats

Pour les ingénieurs et les acheteurs évaluant les options de groupes hydrauliques, un dimensionnement correct est essentiel. Un HPU sous-dimensionné ne peut pas répondre à la demande de pointe ; un système surdimensionné gaspille du capital et fonctionne de manière inefficace à charge partielle. Les trois paramètres de dimensionnement fondamentaux sont le débit, la pression et la puissance.

1. Débit requis (L/min ou GPM) : Calculé à partir de la surface de l'alésage du cylindre multipliée par la vitesse du piston requise, additionnée pour tous les actionneurs fonctionnant simultanément. Ajoutez toujours 10 à 15 % de marge pour les pertes du système.
2. Pression maximale du système (bar ou PSI) : Défini par l'exigence de charge la plus élevée. Le réglage de la soupape de décharge doit être de 10 à 15 % supérieur à la pression de fonctionnement maximale, et non à la pression nominale maximale du composant.
3. Puissance du moteur (kW ou HP) : Calculé comme (débit × pression) / (600 × efficacité de la pompe) en kW en utilisant L/min et bar. Un système nécessitant 40 L/min à 200 bar avec une pompe efficace à 85 % nécessite environ 15,7 kW de la puissance du moteur.

Le volume du réservoir est dimensionné à 2 à 3 fois le débit de la pompe par minute : une pompe de 40 L/min obtient un réservoir de 80 à 120 litres. Ce rapport garantit un temps de séjour adéquat pour la désaération de l'air, la stabilisation de la température et la décantation de la contamination. Lésiner sur le volume du réservoir est une erreur courante de spécification du HPU qui se manifeste plus tard par des problèmes de surchauffe et de contamination.

Pour le dimensionnement pneumatique, le processus équivalent est plus simple : calculez la consommation d'air de chaque actionneur (surface d'alésage × course × cycles par minute × 2 pour le double effet), additionnez tous les consommateurs, ajoutez 25 % de marge pour les fuites et l'expansion future, et confirmez que la capacité du compresseur d'air de l'usine couvre la demande totale à la pression requise à l'entrée FRL de la machine.

L’essentiel sur l’hydraulique et le pneumatique

La décision hydraulique ou pneumatique ne dépend pas de la technologie qui est supérieure dans l'abstrait, mais plutôt de celle qui correspond à vos paramètres spécifiques de charge, de vitesse, d'environnement et de budget. Les systèmes hydrauliques, ancrés par une unité de puissance hydraulique correctement dimensionnée, constituent le seul choix pratique pour les applications à force élevée, contrôlées avec précision ou de maintien de charge. Les systèmes pneumatiques constituent le bon choix pour les tâches rapides, propres, nécessitant peu de force et sensibles aux coûts, là où une infrastructure d'air comprimé existe déjà.

Faites votre choix dès le départ en quantifiant vos besoins en force, votre cycle de service, vos contraintes environnementales et votre coût total de possession sur 5 ans, et pas seulement le prix du bon de commande. Cette analyse indiquera presque toujours clairement un type de système, ce qui permettra d'économiser des coûts de mise à niveau importants et des problèmes opérationnels en aval.

Si vous travaillez à proximité de la limite (forces d'environ 10 à 25 kN, cycles de service modérés, exigences environnementales mixtes), consultez un intégrateur de systèmes hydrauliques qui peut modéliser les deux options en fonction de votre cycle de charge réel. Le bon système pour votre exploitation est celui qui minimise le coût total de possession tout en répondant de manière fiable à toutes les exigences de performance, et non celui qui semble le moins cher sur un devis.
