La lecture de schémas hydrauliques n’est pas aussi compliquée qu’il y paraît. Une fois que vous comprenez que chaque symbole représente un composant physique et que chaque ligne représente un chemin fluide, le diagramme commence à raconter une histoire mécanique claire. La clé est d'apprendre la bibliothèque de symboles ISO 1219, de comprendre les conventions de direction d'écoulement et de reconnaître comment un Groupe hydraulique (HP.U) ancre tout le circuit. La plupart des techniciens deviennent compétents dans la lecture de schémas standards en quelques semaines de pratique ciblée.
Ce guide aboude tout, de la reconnaissance de symboles de base à la lecture de circuits multi-actionneurs complexes, avec une attention particulière aux composants que vous rencontrerez le plus souvent sur les machines industrielles, les équipements mobiles et les systèmes offshoue. Que vous soyez un technicien de maintenance, un ingénieur de conception ou un opérateur de machine essayant de résoudre un problème, comprendre comment lire ces schémas est l'une des compétences les plus pratiques que vous puissiez développer.
Un schéma hydraulique est un diagramme symbolique qui montre comment les composants hydrauliques sont connectés et comment le fluide circule dans un système. Il ne montre pas l'emplacement physique des composants, leur taille réelle ou le routage des tuyaux et des flexibles dans l'espace. Ce qu'il montre, c'est la relation logique entre les composants et la séquence ou les conditions dans lesquelles le fluide se déplace d'un point à un autre.
Pensez-y comme à un schéma de câblage électrique. Un schéma de câblage ne vous indique pas où un fil traverse physiquement un mur, mais il vous indique exactement quelle boune se connecte à quel composant et dans quelles conditions de commutation le courant circule. Un schéma hydraulique fonctionne selon la même logique, mais pour un fluide sous pression au lieu de l'électricité.
La plupart des schémas hydrauliques suivent OIN 1219-1 (Fluid Power Systems and Composants — Graphic Symbols) ou, en Unmérique du Noud, ANSI/NFPA T3.25. Les deux noumes partagent la plupart des symboles mais diffèrent par quelques conventions. Les équipements industriels vendus dans le monde utilisent presque toujours la norme ISO 1219. Savoir quelle norme suit un schéma permet de gagner du temps lors de la recherche de symboles inconnus.
Un croisement de deux lignes sans point signifie que les lignes ne se connectent pas. Un croisement avec un point plein signifie que les lignes se connectent à ce carrefour. Cette distinction est importante lors du traçage des chemins d’écoulement à travers des circuits complexes.

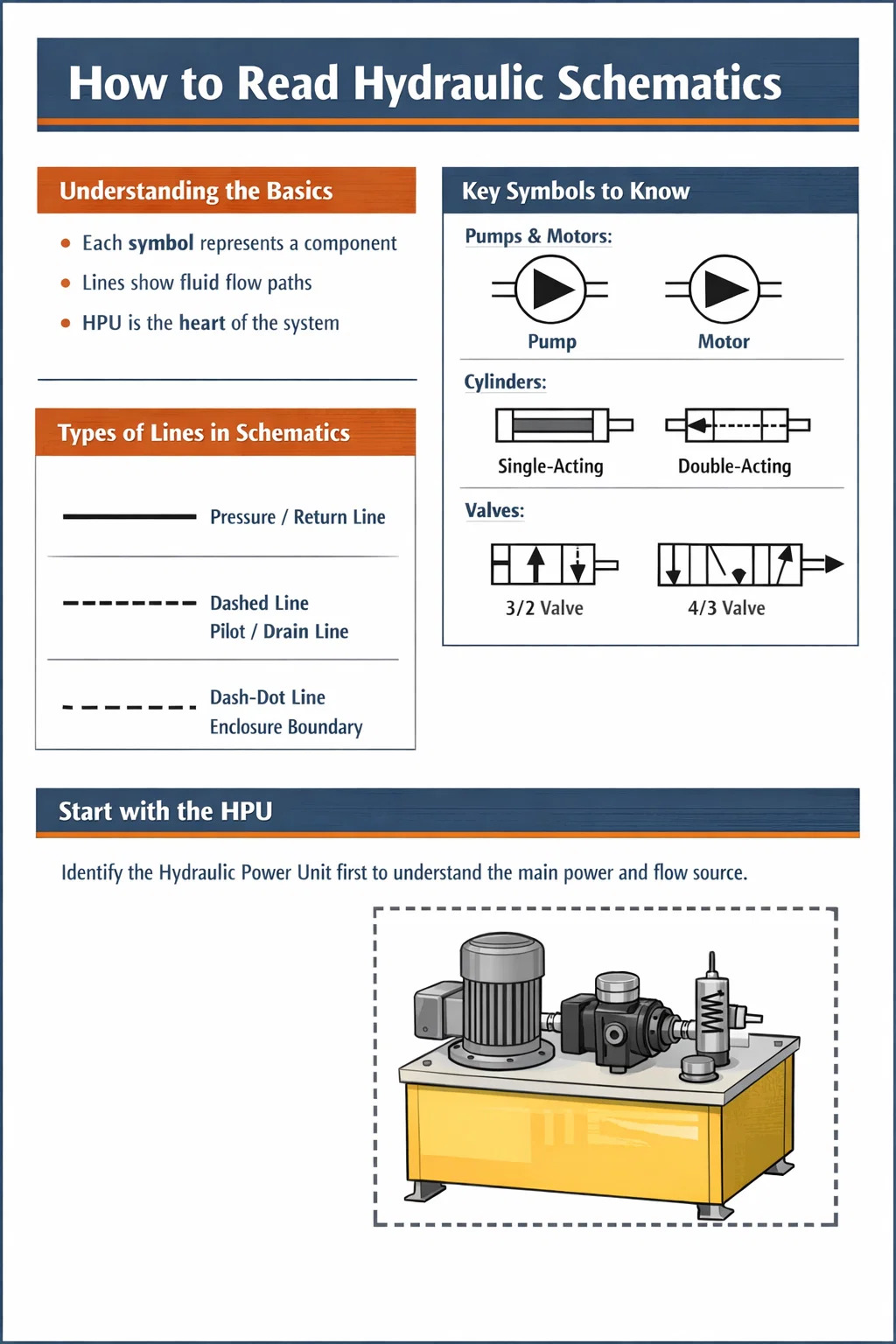

Les symboles hydrauliques sont construits à partir d’un petit ensemble de formes primitives. Une fois que vous avez appris la signification de chaque forme primitive, vous pouvez décoder les symboles de composants que vous n'avez jamais vus auparavant en lisant la logique de la forme. Les principales primitives sont les cercles, les carrés/rectangles, les triangles, les flèches et les arcs.
Les pompes et les moteurs sont représentés par un cercle. La différence réside dans la direction du triangle rempli à l’intérieur du cercle. Un triangle pointant vers l’extérieur du centre du cercle représente une pompe : il pousse le fluide vers l’extérieur. Un triangle pointant vers le centre représente un moteur : le fluide entre et entraîne la rotation. Une version à cylindrée variable de l'un ou l'autre appareil aura une flèche diagonale tracée à travers le symbole du cercle.
Dans un Groupe hydraulique , vous verrez généralement un ou plusieurs symboles de pompe connectés directement à un symbole de moteur principal (un moteur électrique représenté par un cercle avec la lettre M, ou un symbole de moteur). La pompe est le cœur du HUnité centrale : elle convertit l'énergie mécanique en débit hydraulique, généralement à des pressions allant de 150 bars à 350 bars dans les systèmes industriels.
Un vérin hydraulique est représenté par un rectangle avec une tige s'étendant à une extrémité. Le rectangle représente le canon, et le rectangle à l'intérieur (le piston) est généralement impliqué par les positions des ports. Un vérin à double effet possède deux conduites de ports, une de chaque côté du piston. Un vérin à simple effet possède une ligne de port et affiche souvent un symbole de ressort sur le côté retour pour indiquer la rétraction du ressort.
Les actionneurs rotatifs (moteurs hydrauliques ou actionneurs oscillants) sont des cercles avec des triangles bidirectionnels et des lignes d'arbre. Lorsque vous voyez des flèches courbes sur le symbole d'un actionneur rotatif, cela indique une capacité de rotation continue.
Les vannes sont représentées par des carrés. Le nombre de carrés dans le symbole est égal au nombre de positions de commutation de la vanne. Une vanne à deux positions comporte deux carrés côte à côte. Une vanne à trois positions comporte trois carrés. Les flèches et les symboles de port bloqué à l'intérieur de chaque carré indiquent les chemins d'écoulement disponibles à cette position. Le carré central d'une vanne à trois positions indique la condition neutre ou centrale, ce qui est particulièrement important pour comprendre ce qui se passe lorsqu'aucun signal n'est appliqué.
Les symboles d'actionneur fixés à l'extérieur de l'enveloppe de la vanne vous indiquent comment la vanne se déplace. Les actionneurs courants comprennent :
Une vanne de commande directionnelle décrite comme « 4/3 à solénoïde, centrée sur le ressort » affichera trois carrés avec un solénoïde sur chaque carré extérieur et un ressort sur chaque carré extérieur. Le carré central indiquera la condition d'écoulement neutre — par exemple, tous les ports bloqués (centre fermé), la pression vers le réservoir et les deux ports de l'actionneur bloqués (centre tandem) ou tous les ports ouverts (centre ouvert).
Les soupapes de décharge, les réducteurs, les soupapes de séquence et les soupapes d'équilibrage apparaissent toutes sous la forme de rectangles avec une flèche diagonale et un ressort, mais leurs connexions internes diffèrent. Un soupape de décharge se connecte de la conduite de pression au réservoir et s'ouvre lorsque la pression dépasse sa valeur définie — il est toujours affiché en parallèle avec le circuit, protégeant le système de la surpression. Un soupape de réduction de pression est placé en série dans la conduite et limite la pression en aval à une valeur définie quelles que soient les conditions en amont.
Un clapet anti-retour est représenté par une bille ou une flèche contre un siège : il laisse passer le flux dans un seul sens et bloque le flux inverse. Un clapet anti-retour piloté (POCV) ajoute une ligne pilote en pointillés au symbole du clapet anti-retour, indiquant qu'un signal pilote peut annuler le contrôle et permettre un flux inverse. Les POCV sont courants dans les circuits de maintien de charge où vous devez verrouiller un cylindre en position mais également le libérer dans des conditions contrôlées.
Un restricteur fixe est représenté par un étranglement étroit dans la ligne. Une vanne de régulation de débit variable ajoute une flèche diagonale pour indiquer le réglage. Une vanne de régulation de débit à pression compensée ajoute un rectangle avec une flèche interne pour montrer que la chute de pression à travers le restricteur est maintenue constante — cela garantit des débits constants quelles que soient les variations de pression de charge, ce qui est essentiel pour des vitesses de cylindre constantes.
Le Groupe hydraulique est presque toujours représenté comme un assemblage distinct entouré d'une bordure en pointillés ou en tirets sur le schéma. Cette limite vous indique que tout ce qui se trouve à l'intérieur fait partie de l'ensemble HPU : généralement un réservoir, une ou plusieurs pompes avec moteurs d'entraînement, une soupape de décharge du système principal, une crépine d'aspiration, un filtre de conduite de retour et diverses connexions d'instrumentation.
Lors de la lecture d'un schéma comprenant un HPU, commencez par identifier les limites de l'unité. Tout ce qui se trouve en dehors des limites est constitué de composants de circuit installés sur site. Les connexions traversant la limite du HPU sont les interfaces entre l'unité de puissance et le circuit de travail - généralement un port d'alimentation haute pression (étiqueté P ou HP), un port de retour du réservoir (étiqueté T ou R) et souvent un port de vidange (étiqueté L ou Dr) pour les fuites internes des moteurs et des vannes.
| Component | Caractéristique du symbole | Fonction |
|---|---|---|
| Réservoir / Réservoir | Rectangle ouvert en bas du circuit | Stocke le fluide hydraulique et permet la dissipation de la chaleur |
| Pompe à cylindrée fixe | Cercle avec triangle extérieur, pas de flèche diagonale | Fournit un débit constant par tour |
| Pompe à cylindrée variable | Cercle avec triangle extérieur et flèche diagonale | Débit réglable pour une efficacité énergétique |
| Soupape de décharge principale | Rectangle avec flèche diagonale et ressort, parallèle à la ligne principale | Limite la pression maximale du système |
| Crépine d'aspiration | Rectangle en pointillés dans la conduite d'aspiration | Protège la pompe de la contamination par de grosses particules |
| Filtre de retour | Rectangle plein avec symbole interne en pointillés dans la ligne de retour | Élimine les fines contaminations du fluide de retour |
| Manomètre | Cercle avec symbole de pointeur d’aiguille | Lecture de pression locale pour la mise en service et le diagnostic |
| Échangeur de chaleur/refroidisseur | Rectangle avec des flèches indiquant le fluide de refroidissement | Maintient la température du fluide dans la plage de fonctionnement |
Un bien conçu Schéma HPU montrera également le moteur électrique avec sa puissance et sa vitesse nominales, le couplage entre le moteur et la pompe, ainsi que toute vanne de décharge ou commande de compensation de pression qui gère le comportement de veille de la pompe. Dans les grands HPU industriels — unités avec des débits de pompe de 200 litres par minute ou plus — vous verrez souvent des configurations de pompes duplex avec une logique de service/veille alternée illustrées par un sélecteur ou une configuration de vanne d'inversion.
Aborder un schéma que vous n'avez jamais vu auparavant peut être écrasant si vous essayez de le lire en entier en même temps. Le processus suivant fonctionne de manière fiable pour les schémas de tout niveau de complexité.
Avant d'examiner un symbole en détail, parcourez l'intégralité du schéma pour comprendre son organisation globale. La plupart des schémas sont dessinés avec la source d'alimentation (l'unité de puissance hydraulique ou l'ensemble de pompe autonome) à gauche ou en haut, avec les actionneurs (cylindres et moteurs) à droite ou en bas. La conduite d'alimentation en pression principale se trouve généralement en haut et s'étend horizontalement, et la conduite de retour du réservoir passe en parallèle en dessous. Le flux se déplace généralement de gauche à droite ou de haut en bas dans des conditions normales de fonctionnement.
Notez le cartouche : il identifiera la machine, le numéro du dessin, le niveau de révision et souvent le type de fluide et la pression nominale du système. Il s’agit d’un contexte critique. Un système conçu pour 250 barres avec l'huile minérale Tellus 46 se comporte très différemment d'un système conçu pour 420 barres avec un fluide ester phosphate résistant au feu.
Comptez et étiquetez chaque cylindre, moteur hydraulique et actionneur rotatif sur le schéma. Ce sont vos résultats – les composants qui effectuent le travail réel. Comprendre quel travail doit être effectué vous donne le contexte pour comprendre pourquoi les circuits de vanne et de commande sont disposés ainsi. Chaque actionneur aura un numéro d'étiquette ou une lettre de référence qui renvoie à la liste des composants ou à la nomenclature du dossier de dessins.
Suivez les lignes continues depuis la sortie de la pompe jusqu'à chaque actionneur et jusqu'au réservoir. Cette trace révèle le chemin physique emprunté par le fluide sous pression dans des conditions normales de fonctionnement. Marquez l'endroit où se trouvent les points de branchement. À chaque branche, un clapet anti-retour ou un diviseur de débit est souvent présent pour gérer la priorité entre plusieurs circuits fonctionnant simultanément.
Pour chaque distributeur directionnel, identifiez : combien de positions il a, quel est le chemin d'écoulement dans chaque position, comment il est actionné (solénoïde, pression pilote, levier manuel) et quelle est sa position par défaut/de rappel par ressort. La position par défaut vous indique ce qui se passe lors d'une panne de courant ou lorsqu'aucun signal de commande n'est présent : il s'agit d'informations de sécurité essentielles pour toute machine.
Une vanne dans le fermé à sécurité intégrée (centre bloqué) maintiendra une charge en place en cas de panne de courant. Une vanne dans le ouverture de sécurité (centre flottant) permettra à une charge suspendue de tomber. Cette distinction a des implications importantes en matière de sécurité et doit être comprise lors de la lecture de schémas pour les applications de levage ou de support.
Suivez les lignes pointillées tout au long du schéma. Ces lignes de signaux de commande révèlent souvent la logique du circuit : quelle vanne contrôle quelle autre vanne, où la logique de séquence est intégrée et où existent les boucles de rétroaction de pression. De nombreux schémas utilisent des valves directionnelles pilotées où la pression pilote provient d'un circuit d'alimentation pilote séparé tiré à pression réduite (généralement 30 à 50 bars ) par rapport à la pression de service principale.
Les conduites de drainage sont également essentielles à tracer. Les composants présentant des fuites internes (pompes variables, moteurs hydrauliques, certaines vannes proportionnelles) nécessitent une conduite de vidange basse pression vers le réservoir. Si la conduite de vidange est bloquée ou développe une contre-pression supérieure à environ 5 à 10 barres , les joints d'arbre échoueront. Le schéma vous montre où se trouvent ces conduites de vidange et confirme qu'elles retournent au réservoir séparément de la conduite de retour principale.
Localisez chaque soupape de décharge sur le schéma. La soupape de décharge principale du système dans le HPU définit la pression maximale autorisée du système. Les soupapes de décharge secondaires sur les circuits d'actionneurs individuels protègent ces circuits spécifiques des pics de pression induits par la charge. Dans un système bien conçu, la pression de réglage de la soupape de décharge principale doit être d'environ 10 à 15 % au-dessus la pression de service la plus élevée requise par tout actionneur du système.
Les circuits hydrauliques sont construits à partir d’un nombre relativement restreint de modèles récurrents. La reconnaissance de ces modèles sur un schéma accélère considérablement votre lecture et vous donne un aperçu immédiat du comportement du circuit.
Le contrôle de la vitesse d'un cylindre ou d'un moteur est obtenu en limitant le débit. Dans un circuit de comptage , la vanne de régulation de débit est placée dans la conduite d'alimentation de l'actionneur - elle limite la vitesse à laquelle le fluide pénètre dans l'actionneur. Dans un circuit de comptage , la vanne de régulation de débit est placée dans la conduite de retour — elle limite la vitesse à laquelle le fluide quitte l'actionneur. Le débitmètre est préférable pour les applications à charge excessive, car il maintient une contre-pression positive qui empêche la charge de s'écouler plus rapidement que la pompe ne fournit le fluide.
A circuit de purge place la vanne de régulation de débit dans une conduite de dérivation qui détourne une partie du débit de la pompe directement vers le réservoir, plutôt que de la placer dans la conduite d'alimentation ou de retour de l'actionneur. Ceci est plus économe en énergie car le débit excédentaire contourne l'actionneur à une pression plus basse, mais il permet un contrôle de vitesse moins précis sous des charges variables.
Un circuit régénérateur apparaît sur un schéma comme une connexion entre l'orifice d'extrémité de tige d'un cylindre et la conduite d'alimentation de l'extrémité du capuchon. Lorsque le distributeur est déplacé pour étendre le vérin, le flux de retour de l'extrémité de la tige est renvoyé vers l'extrémité du capuchon plutôt que vers le réservoir. Cela augmente la vitesse d'extension car le débit effectif vers l'extrémité du capuchon est égal au débit de la pompe plus le débit de retour du côté de la tige. Le compromis est une capacité de force réduite pendant la course régénératrice. Les circuits régénératifs sont utilisés dans les phases d'approche de la presse, les applications de coulissement et dans toute situation où une avance rapide avant un contact à pleine force est nécessaire.
Lorsqu'un schéma montre une soupape d'équilibrage sur l'orifice d'extrémité de tige d'un vérin monté verticalement, le circuit est conçu pour empêcher la charge de descendre sous l'effet de la gravité lorsque la soupape directionnelle est au point mort ou lorsqu'une conduite se rompt. La soupape d'équilibrage nécessite un signal pilote du côté alimentation pour s'ouvrir, ce qui signifie que la charge ne peut baisser que lorsque la pompe fournit activement de la pression — la charge ne peut pas tomber librement même en cas de défaillance d'un tuyau entre le collecteur de soupape et le cylindre. La pression de réglage de la vanne d'équilibrage est généralement 1,3 fois la pression maximale induite par la charge pour éviter les vibrations tout en permettant un abaissement contrôlé.
Un symbole d'accumulateur (un cercle divisé par une ligne courbe représentant la membrane ou la vessie séparatrice) indique le stockage d'énergie dans le circuit. Les accumulateurs remplissent plusieurs fonctions : ils peuvent fournir un débit instantané élevé pour des actionnements de courte durée sans nécessiter une grande pompe, ils peuvent maintenir la pression du système pendant les périodes d'inactivité de la pompe et ils amortissent les pics de pression. Lorsque vous voyez un accumulateur sur un schéma, recherchez également une soupape de décharge de sécurité ou un circuit de soupape de décharge qui permet à la pression stockée d'être évacuée vers le réservoir avant tout travail de maintenance - il s'agit d'un dispositif de sécurité obligatoire dans tout circuit hydraulique accumulé.
Les vannes proportionnelles et les servovalves apparaissent sur les schémas sous forme de symboles de vanne de commande directionnelle avec des détails supplémentaires indiquant un positionnement variable continu plutôt qu'une commutation discrète. Une vanne directionnelle proportionnelle est souvent dessinée comme un symbole de vanne directionnelle standard avec un solénoïde proportionnel indiqué par un symbole montrant un ressort variable ou un symbole annoté « proportionnel » ou « PROP » dans l'étiquette. Une servovalve est dessinée de la même manière, mais souvent avec un symbole de moteur couple et un chemin de retour interne indiquant un contrôle de position du tiroir en boucle fermée.
Les circuits utilisant ces vannes sont généralement des systèmes de contrôle de position ou de vitesse en boucle fermée. Le schéma montrera des capteurs de rétroaction – transducteurs de position linéaires (LVDT), codeurs rotatifs ou transducteurs de pression – avec des lignes de signal remontant à un bloc de contrôleur. Ces lignes de signaux sont généralement représentées sous forme de lignes fines ou annotées sous forme de signaux électriques plutôt que de lignes hydrauliques. Comprendre quels signaux sont hydrauliques et lesquels sont électriques est important lors de la lecture de ces schémas plus complexes. Le bloc contrôleur peut être représenté sous la forme d'un simple rectangle avec des entrées et sorties étiquetées, avec le schéma électrique détaillé sur un jeu de dessins séparé.
Le Groupe hydraulique l'alimentation des circuits de servovalve doit fournir un fluide exceptionnellement propre - généralement Classe de propreté ISO 4406 16/14/11 ou supérieure — parce que les servovalves ont des jeux internes de 2 à 5 microns et sont extrêmement sensibles à la contamination particulaire. Le schéma HPU pour les systèmes d'asservissement montrera des filtres à pression à haute efficacité (évalués à 3 à 10 microns absolus) en plus du filtre de conduite de retour standard.
Chaque composant d'un schéma hydraulique professionnel est étiqueté avec une référence alphanumérique, telle que V1, V2, CV3, VR1, COuiL-A ou M1. Ces balises correspondent à une liste de composants (également appelée nomenclature ou liste de pièces) qui apparaît soit dans la zone de cartouche du dessin, soit sur un document distinct. La liste des composants vous indique le fabricant, le numéro de modèle et les spécifications clés de chaque composant étiqueté.
Pour le dépannage, le numéro d'étiquette est votre chemin le plus efficace pour trouver la fiche technique d'un composant spécifique. Si le schéma montre que la vanne V3 doit se déplacer lorsque le solénoïde Y3 est alimenté mais que le cylindre ne bouge pas, recherchez V3 dans la liste des composants pour trouver le modèle de vanne exact, puis récupérez la fiche technique pour vérifier les spécifications de la bobine électrique, les options de configuration du tiroir et les exigences minimales de pression de fonctionnement.
Le most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.
À l’aide du schéma, tracez le chemin de flux qui devrait exister lorsque la commande extend est donnée. En commençant par le HPU, vérifiez que la pression du système est présente. Suivez la ligne jusqu'à la vanne de commande directionnelle : le solénoïde est-il sous tension (vérifiez le schéma électrique pour le signal de commande) ? Si le solénoïde est confirmé sous tension, la vanne se déplace-t-elle (la pression doit apparaître à l'orifice d'extrémité du capuchon du cylindre selon le schéma) ? Si une pression apparaît à l'extrémité du capuchon mais que le cylindre ne bouge pas, le problème est probablement du côté retour : un chemin de retour bloqué, une soupape d'équilibrage grippée ou un joint de cylindre défectueux qui contourne le fluide de l'extrémité du capuchon à l'extrémité de la tige en interne.
Chacune de ces étapes de diagnostic nécessite que vous sachiez exactement ce que le schéma montre qui devrait se produire à chaque point. Sans le schéma, vous testez à l'aveugle.
Lorsqu'un système hydraulique développe des problèmes liés à la contamination, le schéma vous aide à comprendre quels composants sont les plus à risque. Les vannes proportionnelles et servovalves avec un jeu interne fin échoueront en premier. Les indicateurs de filtre – représentés sur le schéma sous forme d’indicateurs de différence de pression entre les éléments filtrants – se déclencheront plus tôt que d’habitude. Le schéma vous montre les composants critiques en matière de propreté (généralement ceux avec des jeux internes inférieurs à 10 microns) afin que vous sachiez sur quoi concentrer l'inspection en cas de suspicion de contamination.
Lors de la mise en service initiale d'un système, le schéma est utilisé pour vérifier que chaque vanne est dans la configuration correcte, que chaque réglage de pression est correct et que chaque chemin d'écoulement fonctionne comme prévu. Une approche systématique consiste à vérifier chaque soupape de décharge en créant la condition de charge décrite dans la procédure de mise en service et en confirmant que le système atteint la pression de décharge spécifiée - généralement à l'aide d'un manomètre calibré au point de test indiqué sur le schéma. Le HPU est généralement mis en service d'abord de manière isolée, confirmant la pression et le débit de sortie de la pompe, avant que les composants du circuit montés sur site ne soient activés.
Un simple schéma monocylindre peut contenir moins de 20 composants et tenir sur une seule feuille A3. Un système multi-actionneurs complexe, tel qu'une grande presse avec 12 cylindres, plusieurs étages de vitesse et des exigences de maintien de charge simultanées, peut fonctionner sur 10 feuilles de dessin ou plus avec des centaines de composants. L’approche de lecture évolue en conséquence.
Pour les schémas multi-feuilles, chaque feuille couvre généralement une zone fonctionnelle de la machine, avec des références croisées indiquant où une ligne d'une feuille se connecte à une ligne sur une autre feuille. Ces références croisées sont affichées sous forme de drapeaux triangulaires ou circulaires avec un numéro de feuille et une référence de ligne — par exemple, « → SH3/L12 » signifiant que la ligne continue sur la feuille 3 à la ligne 12. Suivez toujours ces références croisées lorsque vous tracez un chemin d'écoulement, plutôt que de supposer qu'une ligne qui se termine par un drapeau est une impasse.
Les grands schémas pour les systèmes multi-actionneurs incluent souvent un table de fonctions ou table de vérité indiquant quels solénoïdes sont alimentés dans chaque mode de fonctionnement de la machine. Ce tableau est extrêmement utile pour comprendre la logique du système sans avoir à retracer mentalement chaque état de vanne pour chaque condition de fonctionnement. Si un tel tableau est inclus, lisez-le avec le schéma : il condense la logique du circuit dans un format facilement lisible.
La lecture fluide de schémas hydrauliques est une compétence acquise grâce à une exposition répétée à des schémas réels, et pas seulement à la mémorisation de tables de symboles. Les habitudes suivantes accéléreront considérablement votre développement.
La plupart des ingénieurs hydrauliques professionnels atteignent un niveau confortable de connaissances schématiques dans 3 à 6 mois d'une exposition régulière à la documentation réelle du système. Les techniciens de maintenance qui travaillent quotidiennement avec le même type de machine peuvent devenir des lecteurs très rapides de ce style de schéma spécifique dans 4 à 8 semaines . La clé est un engagement cohérent et actif avec des diagrammes réels plutôt qu'un examen passif des graphiques de symboles.
