Comment fonctionne l’hydraulique : le principe de base

L’hydraulique fonctionne en utilisant un fluide sous pression – presque toujours de l’huile – pour transmettre la force et le mouvement d’un point à un autre. La physique sous-jacente vient de la loi de Pascal, qui stipule que la pression appliquée à un fluide confiné est transmise de manière égale dans toutes les directions à travers le fluide. En termes simples : appuyez sur une extrémité d’un système scellé et rempli de liquide, et cette force se propage instantanément et uniformément là où vous la dirigez.

Cela rend l’hydraulique extrêmement utile. Une force relativement faible appliquée sur une grande surface peut générer une force de sortie massive sur une zone plus petite – ou la même force peut déplacer une charge sur une grande distance avec un contrôle précis. Cette combinaison de multiplication des forces, précision et compacité C'est pourquoi les systèmes hydrauliques alimentent les pelles hydrauliques, les trains d'atterrissage des avions, les presses industrielles et des centaines d'autres machines qui doivent supporter des charges importantes sans d'énormes liaisons mécaniques.

Unu cœur de la plupart des installations hydrauliques modernes se trouve un Groupe hydraulique (HPU) — un ensemble autonome qui génère, conditionne et délivre du fluide sous pression aux actionneurs effectuant le travail réel. Comprendre le fonctionnement de l'ensemble du système signifie comprendre ce qui se passe à chaque étape, du réservoir au cylindre et vice-versa.

La loi de Pascal et la physique derrière la multiplication des forces

Blaise Pascal a formulé son principe dans les années 1650, mais ses applications techniques ont décollé pendant la révolution industrielle. La loi est simple : dans un fluide statique, tout changement de pression en un point est transmis sans perte à tous les autres points du fluide. Il n’y a aucun levier mécanique ni réduction de vitesse impliqué – le fluide lui-même transporte le signal.

Le résultat pratique est une équation simple mais puissante :

Force = Pression × Surface

Si vous appliquez 100 bars de pression à un cylindre avec une surface de piston de 50 cm², la force de sortie est de 50 000 N, soit environ 5 tonnes. Augmentez la surface du piston jusqu'à 500 cm² à la même pression et vous obtenez 500 000 N, soit 50 tonnes. La pompe générant ces 100 bars ne change pas ; seule la taille du cylindre modifie la force de sortie. Cette évolutivité est impossible à égaler avec des systèmes purement mécaniques de compacité comparable.

Il y a cependant un compromis. On ne peut pas obtenir quelque chose pour rien. Un cylindre plus grand qui exerce plus de force se déplacera plus lentement lorsqu’il sera alimenté avec le même débit. La relation entre le débit, la pression et la vitesse est fixe : augmentez la force en agrandissant le piston, et le piston se déplace proportionnellement plus lentement pour le même débit de pompe. C'est pourquoi les concepteurs de systèmes hydrauliques doivent équilibrer la taille des actionneurs, la capacité de la pompe et la pression de fonctionnement pour chaque application.

Pourquoi un fluide est utilisé à la place de l'air ou des liaisons mécaniques

Les liquides sont essentiellement incompressibles aux pressions de service pratiques. L'huile hydraulique comprimée à 350 bars change de volume de moins de 2 %. Cette quasi-incompressibilité signifie que les actionneurs hydrauliques répondent presque instantanément et maintiennent leur position sous charge sans dérive – une propriété que les systèmes pneumatiques (à base d'air) ne peuvent égaler, car l'air est compressible et agit davantage comme un ressort. Pour les applications nécessitant un maintien précis de la charge, comme une grue maintenant une charge en l'air ou une presse maintenant une force de serrage, l'hydraulique est le choix par défaut.

Les liaisons mécaniques – engrenages, leviers, vis mères – peuvent théoriquement effectuer des tâches similaires, mais elles deviennent énormes et lourdes à des niveaux de force élevés. Une presse hydraulique de 100 tonnes rentre dans un atelier. L'équivalent mécanique remplirait un bâtiment.

Composants clés d'un système hydraulique

Chaque circuit hydraulique – du simple mât de chariot élévateur au système de direction complexe d’un navire – partage un ensemble commun de composants de base. Chacun a une tâche spécifique, et la défaillance d’une partie entraîne généralement l’arrêt de l’ensemble du système.

Réservoir

Le réservoir stocke le fluide hydraulique lorsqu'il ne circule pas dans le système. Il fait plus que simplement retenir l'huile : un réservoir bien conçu permet aux bulles d'air de s'élever hors du fluide (désaération), permet à la chaleur de se dissiper et permet aux particules de contaminants de se déposer. La plupart des réservoirs sont dimensionnés pour contenir au moins trois à cinq fois le débit par minute de la pompe, ce qui donne à l'huile suffisamment de temps pour se conditionner avant la recirculation. Dans les ensembles de groupes hydrauliques industriels, le réservoir est généralement un réservoir en acier soudé avec des ports d'inspection, des bouchons de vidange, des jauges de niveau et un filtre de reniflard pour permettre l'échange d'air sans introduire de contamination.

Pompe hydraulique

La pompe convertit l'énergie mécanique (provenant d'un moteur électrique ou d'un moteur) en débit de fluide. Cela ne crée pas de pression directement – ​​cela crée un flux. La pression ne monte que lorsque ce débit rencontre une résistance dans le circuit. Les trois principaux types de pompes utilisés dans les systèmes hydrauliques sont :

• Pompes à engrenages — simple, robuste et bon marché ; déplacement fixe ; courant dans les applications basse pression jusqu'à environ 200-250 bar
• Pompes à palettes — plus silencieuses que les pompes à engrenages, capacité de pression modérée, idéales pour les machines-outils nécessitant un faible bruit
• Pompes à pistons — rendement et capacité de pression les plus élevés, souvent jusqu'à 400-700 bars ; disponible en cylindrée fixe ou variable ; le choix standard pour les applications industrielles et mobiles exigeantes

Les pompes à pistons à cylindrée variable sont particulièrement utiles car elles ajustent leur débit en fonction de la demande réelle, réduisant ainsi considérablement le gaspillage d'énergie par rapport aux pompes à cylindrée fixe qui doivent contourner le débit excessif via une soupape de décharge.

Vannes de contrôle

Les vannes dirigent, régulent et limitent le débit de fluide dans tout le circuit. Les principales catégories sont :

• Distributeurs directionnels (DCV) — déterminer quel actionneur reçoit le flux et dans quelle direction il se déplace ; généralement actionné par solénoïde pour un contrôle à distance ou automatisé
• Soupapes de surpression — agir comme plafond de sécurité du système ; lorsque la pression dépasse le point de consigne, ils s'ouvrent et détournent le flux vers le réservoir, évitant ainsi d'endommager les composants
• Vannes de régulation de débit — mesurer le débit à un actionneur, en contrôlant sa vitesse indépendamment des variations de charge
• Clapets anti-retour — permettre l'écoulement dans une seule direction, protégeant les composants de la contre-pression et empêchant la dérive de charge

Actionneurs : cylindres et moteurs

Les actionneurs reconvertissent l’énergie du fluide en travail mécanique. Les vérins hydrauliques produisent un mouvement linéaire : une tige de piston s'étend et se rétracte. Les moteurs hydrauliques produisent un mouvement de rotation, un peu comme une pompe fonctionnant en marche arrière. Les forces des vérins varient généralement de quelques kilonewtons pour les petites machines jusqu'à dizaines de milliers de kilonewtons dans les presses industrielles lourdes et les équipements de levage offshore.

Filtres et échangeurs de chaleur

La contamination est la première cause de défaillance des composants hydrauliques — les études réalisées par les fabricants de composants attribuent systématiquement 70 à 80 % des pannes hydrauliques à la contamination des fluides. Les filtres éliminent les particules solides ; la plupart des systèmes industriels visent des niveaux de propreté ISO de 16/14/11 ou mieux. Les échangeurs de chaleur (refroidisseurs d'huile) maintiennent la température du fluide dans la plage de fonctionnement recommandée, généralement entre 30 et 60 °C pour les systèmes à huile minérale. Une surchauffe prolongée dégrade la viscosité de l’huile, accélère l’oxydation et réduit considérablement la durée de vie des joints.

Qu'est-ce qu'une unité de puissance hydraulique et à quoi sert-elle

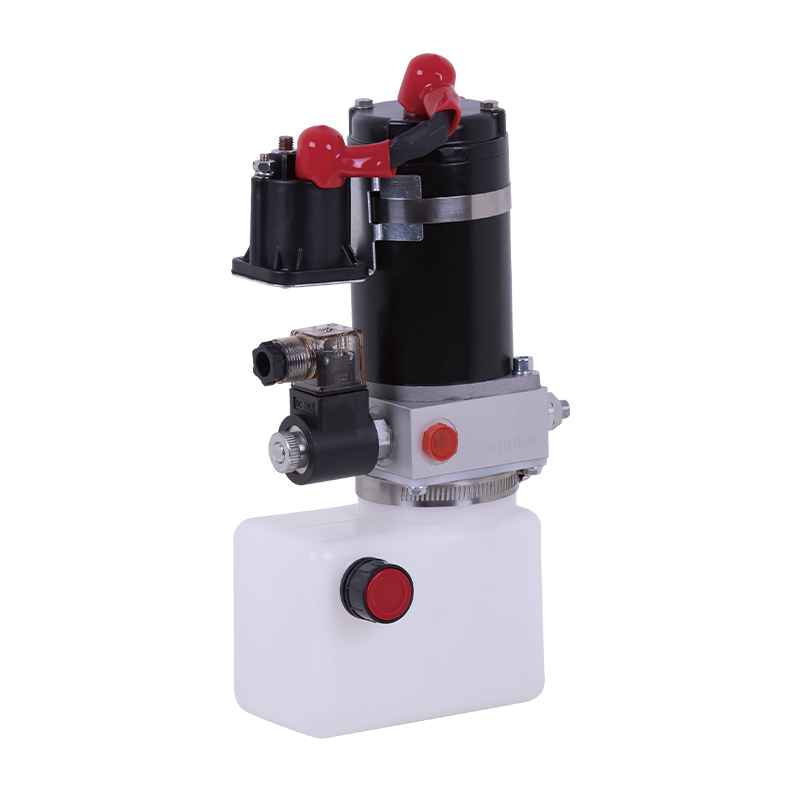

A Unité de puissance hydraulique (HPU) - parfois appelé groupe hydraulique - est la source d'énergie hydraulique intégrée dans un système. Il intègre le moteur, la pompe, le réservoir, la soupape de décharge, le filtre et souvent un refroidisseur dans un seul ensemble monté sur patins qui peut être installé et mis en service comme une seule unité. Le HPU est la « salle des machines » du circuit hydraulique ; tout ce qui est en aval – cylindres, moteurs, vannes – s'y connecte.

Dans les environnements industriels, une unité de puissance hydraulique peut desservir une seule machine ou fournir du fluide sous pression à une ligne de production entière via un collecteur central. Les plates-formes offshore utilisent généralement des HPU évalués à plusieurs centaines de kilowatts pour entraîner des obturateurs anti-éruption, des tendeurs de colonnes montantes et des équipements de manutention de tuyaux. En revanche, un HPU compact pour une petite presse de formage des métaux pourrait avoir un moteur de 5 kW et un réservoir de 20 litres.

Considérations sur la conception des unités de puissance hydraulique

La sélection et la spécification d'une unité de puissance hydraulique implique plusieurs choix interdépendants :

• Pression de service — la plupart des HPU industriels sont évalués entre 150 et 350 bars ; des pressions plus élevées autorisent des actionneurs plus petits pour la même force mais exigent des joints et des tuyaux de qualité supérieure
• Débit — détermine la vitesse de l'actionneur ; doit être adapté au nombre et à la taille des actionneurs servis simultanément
• Réservoir capacity — des réservoirs plus grands améliorent la gestion thermique et la désaération ; les réservoirs sous-dimensionnés entraînent une surchauffe et une cavitation
• Type de moteur — les moteurs électriques sont standards pour les installations fixes ; Les moteurs diesel ou essence alimentent les HPU mobiles là où l'alimentation électrique du réseau n'est pas disponible.
• Sophistication du contrôle — les systèmes marche/arrêt de base conviennent à des applications simples ; Les HPU proportionnels ou asservis permettent une régulation précise de la pression et du débit, essentielle pour le moulage par injection, les machines CNC et les bancs d'essai.

Une unité de puissance hydraulique bien conçue comprend également des instruments : des manomètres, des capteurs de température, des commutateurs de niveau et souvent un automate ou un panneau de commande pour automatiser les séquences de démarrage/arrêt, surveiller l'état du fluide et fournir des alarmes de panne. Cette instrumentation transforme un HPU nu en un système gérable et maintenable.

Comment le fluide circule dans un circuit hydraulique complet

Parcourir un cycle d’exploitation complet révèle la contribution de chaque composant. Prenons un simple circuit de vérin à double effet, du type utilisé dans une presse hydraulique ou une unité de serrage de machine-outil :

1. Le moteur électrique de l'unité de puissance hydraulique démarre et entraîne la pompe. La pompe aspire le fluide du réservoir à travers une crépine d'aspiration.
2. La pompe délivre un débit continu d'huile dans la conduite de pression. Comme l'actionneur ne bouge pas encore, la pression monte rapidement. La soupape de surpression du système surveille cette pression et s'ouvre si elle dépasse le maximum défini, renvoyant l'excédent d'huile au réservoir.
3. L'opérateur (ou l'API) alimente un solénoïde sur le distributeur, déplaçant ainsi son tiroir. L'huile est maintenant acheminée vers l'extrémité du capuchon du cylindre – le côté passage intégral – poussant la tige de piston vers l'extérieur. L'huile de retour de l'extrémité de la tige retourne à travers le DCV et dans le réservoir.
4. Le cylindre s'étend et effectue un travail : pressage, serrage, formage. La pression du système augmente pour correspondre à la charge. Si la charge est très lourde, la pression se rapproche du réglage de la soupape de décharge. Si la charge est légère, la pression reste faible et la consommation d’énergie est modeste.
5. Pour se rétracter, le solénoïde se désexcite (ou s'inverse), le DCV recule et l'huile s'écoule vers l'extrémité de la tige du cylindre. Le piston se rétracte et l'huile sort du capuchon et retourne au réservoir.
6. L'huile de retour passe à travers le filtre de la conduite de retour avant de rentrer dans le réservoir, éliminant ainsi toute contamination ramassée pendant le cycle.

Cette boucle complète – du réservoir à la pompe, en passant par la vanne, le cylindre et retour au réservoir – est un circuit hydraulique fermé. Les systèmes modernes ajoutent des améliorations : des pompes variables à pression compensée qui produisent un débit uniquement lorsqu'un actionneur le demande, des vannes proportionnelles qui permettent une montée en vitesse douce et des accumulateurs qui stockent le fluide sous pression pour répondre à de brèves demandes de pointe sans surdimensionner la pompe.

Le rôle des accumulateurs

Les accumulateurs méritent une mention particulière car ils sont souvent mal compris. Un accumulateur hydraulique stocke l'énergie dans un fluide sous pression (les types à vessie ou à piston sont les plus courants), en utilisant de l'azote comprimé comme moyen de stockage d'énergie. Ils remplissent de multiples fonctions : lisser les pulsations de pression des pompes à engrenages, fournir de courtes rafales de débit élevé qui nécessiteraient une pompe beaucoup plus grande et maintenir la pression du système lorsque la pompe est arrêtée (par exemple, maintenir une pièce serrée pendant que la machine passe d'une opération à l'autre). Dans les systèmes d'urgence ou de sécurité (trains d'atterrissage d'avion, par exemple), les accumulateurs fournissent suffisamment d'énergie stockée pour mener à bien une opération critique, même en cas de panne de la source d'alimentation principale.

Fluide hydraulique : qu'est-ce que c'est et pourquoi c'est important

Le fluide n’est pas seulement un milieu passif : c’est un matériau d’ingénierie essentiel. Un fluide hydraulique doit simultanément transmettre la puissance, lubrifier les pièces mobiles à l’intérieur de la pompe et des vannes, protéger les surfaces métalliques contre la corrosion, résister à la formation de mousse et rester stable sur une large plage de températures. Une mauvaise sélection de fluide réduit la durée de vie des composants et entraîne un comportement erratique du système.

Types de fluides comparés

• Huile minérale (ISO VG 46 ou 68) — le cheval de bataille de l'hydraulique industrielle ; bon pouvoir lubrifiant, large disponibilité, rentable ; ne convient pas là où le risque d'incendie ou de contamination de l'environnement est une préoccupation
• Fluides résistant au feu (HFA, HFB, HFC, HFD) — utilisé dans le moulage sous pression, les aciéries, les mines et autres environnements où une fuite de fluide pourrait entrer en contact avec des sources d'inflammation ; généralement plus chers et ont des caractéristiques de lubrification et de compatibilité différentes
• Fluides biodégradables (esters à base d’huile végétale ou synthétiques) — requis dans les endroits écologiquement sensibles tels que les applications forestières, marines et agricoles ; généralement plus cher avec une durée de vie plus courte
• Mélanges eau-glycol — résistant au feu mais nécessite une unité de puissance hydraulique et des composants de circuit spécifiquement conçus pour les fluides à base d'eau ; nécessitent une surveillance attentive de la teneur en eau

La sélection du grade de viscosité dépend de la température de fonctionnement. Un fluide trop fluide à la température de fonctionnement fournit une lubrification inadéquate ; celui qui est trop visqueux au démarrage provoque de la cavitation (formation de bulles de vapeur dans l'aspiration de la pompe) et une perte de puissance excessive. La norme ISO VG 46 convient à la plupart des applications industrielles à climat tempéré fonctionnant entre 40 et 60 °C. Les applications dans des climats froids ou à grande vitesse peuvent nécessiter un VG 32 ou moins.

Systèmes à centre ouvert ou à centre fermé

Les termes « centre ouvert » et « centre fermé » décrivent ce qui arrive au débit de la pompe lorsque tous les actionneurs sont au repos ; il s'agit de l'un des choix de conception les plus fondamentaux dans un système hydraulique.

Dans un système à centre ouvert , la vanne de commande directionnelle permet au débit de la pompe de circuler en continu vers le réservoir à travers le corps de la vanne lorsque l'actionneur est inactif. La pression est faible (juste assez pour surmonter la contre-pression de la conduite de retour). C’est simple et fiable – c’est la disposition standard dans la plupart des équipements mobiles (tracteurs, chariots élévateurs, engins de construction) – mais cela gaspille de l’énergie en faisant circuler continuellement le fluide même lorsqu’aucun travail n’est effectué.

Dans un système à centre fermé , la vanne bloque le débit lorsque l'actionneur est inactif. Cela oblige le système à utiliser soit une pompe à cylindrée variable (qui réduit son débit à presque zéro lorsque le débit n'est pas nécessaire), soit une vanne de décharge qui évacue le débit vers le réservoir à très basse pression. Les systèmes à centre fermé sont plus économes en énergie et sont standard sur les machines industrielles modernes et les équipements mobiles hautes performances. L'unité de puissance hydraulique de ces systèmes intègre souvent des commandes de détection de charge, où la pompe ajuste sa cylindrée en temps réel pour maintenir uniquement la pression requise par l'actionneur, généralement 20 à 30 bars au-dessus de la pression de charge.

Électrohydraulique et contrôle proportionnel

L'hydraulique traditionnelle utilise des électrovannes marche/arrêt : l'actionneur se déplace à pleine vitesse ou s'arrête. L'hydraulique proportionnelle remplace celle des vannes proportionnelles ou servovalves qui modulent le débit en continu proportionnellement à un signal de commande électrique. Le résultat est un contrôle de mouvement fluide, programmable et hautement reproductible qui peut être intégré aux automates programmables, aux contrôleurs CNC et aux systèmes d'automatisation informatisés.

Les vannes proportionnelles fonctionnent selon les mêmes principes hydrauliques (pression, débit, loi de Pascal) mais ajoutent un moteur à force linéaire ou un moteur couple qui positionne le tiroir de la vanne avec précision. Un signal de 0 à 10 V ou de 4 à 20 mA provenant d'un contrôleur commande la vanne dans n'importe quelle position entre complètement fermée et complètement ouverte. Les servovalves, la variante la plus précise (et la plus coûteuse), peuvent atteindre précision de positionnement inférieure à 0,01 mm dans les applications de cylindres en boucle fermée.

Les conceptions modernes d'unités de puissance hydraulique intègrent de plus en plus de commandes électrohydrauliques au niveau du HPU : pompes à cylindrée variable avec contrôle électronique de la pression ou du débit, moteurs de pompe servo-entraînés (où un entraînement électrique à vitesse variable remplace l'agencement traditionnel de pompe variable à moteur à vitesse fixe) et surveillance intégrée de l'état. Un HPU à servomoteur peut réduire la consommation d'énergie en 30 à 60 % par rapport à un HPU à pompe fixe classique dans les applications avec des cycles de service très variables, telles que le moulage par injection ou le moulage sous pression.

Applications courantes et pourquoi l’hydraulique gagne chacune

Les systèmes hydrauliques apparaissent partout où une force élevée, une densité de puissance ou un contrôle précis de la charge sont requis. Les catégories suivantes illustrent pourquoi l’hydraulique reste dominante malgré la montée en puissance des alternatives électromécaniques :

Équipement de construction et d'exploitation minière

Les excavatrices, les bulldozers et les brise-roches hydrauliques s'appuient sur l'hydraulique car aucune autre technologie n'offre la même combinaison de force élevée, de variation de vitesse infinie et de fiabilité robuste dans un ensemble mobile propulsé par un moteur. Une excavatrice de 20 tonnes fait généralement fonctionner deux ou trois pompes à pistons à cylindrée variable entraînées par son moteur diesel, fournissant collectivement plusieurs centaines de litres par minute aux moteurs de rotation, aux moteurs de déplacement et aux vérins de flèche/bras/godet, tous contrôlables simultanément et indépendamment.

Formage des métaux et pressage industriel

Les presses d'emboutissage, de forgeage et d'emboutissage de tôle utilisent des vérins hydrauliques car la force peut être maintenue constante tout au long de la course, contrairement aux presses mécaniques à excentrique ou à manivelle, qui ont une courbe de force sinusoïdale. Une presse hydraulique peut contenir un tonnage complet à tout moment de sa course, ce qui est essentiel pour former des tôles épaisses ou pour des opérations de frappe de précision. Les presses hydrauliques industrielles produisent régulièrement des forces de 1 000 à 10 000 tonnes à partir d'un agencement compact d'unité de puissance hydraulique.

Aérospatiale et aviation

Les gouvernes de vol, les trains d'atterrissage et les inverseurs de poussée des avions sont actionnés hydrauliquement sur la plupart des gros avions commerciaux. Le Boeing 747 exploite trois systèmes hydrauliques indépendants, chacun à 207 bars (3 000 psi) , avec une capacité totale combinée de réservoir d'environ 600 litres. Les systèmes hydrauliques sont préférés ici car ils sont très denses en puissance (petits et légers par rapport à la force produite), intrinsèquement rigides (un fluide incompressible signifie une position précise de la surface) et bien compris en termes de modes de défaillance – essentiels dans un environnement certifié en matière de sécurité.

Marine et Offshore

L'appareil à gouverner des navires, les grues de pont, les panneaux d'écoutille, les obturateurs d'éruption offshore et les systèmes de contrôle des têtes de puits sous-marins utilisent tous l'hydraulique. Les unités de puissance hydraulique offshore sont conçues pour fonctionner dans des atmosphères explosives (classées ATEX) et comprennent souvent des pompes redondantes, des accumulateurs de secours d'urgence et une surveillance continue des fluides. Les HPU sous-marins fonctionnent à des profondeurs où la pression ambiante dépasse 300 bars – un défi de conception qui nécessite des réservoirs à pression compensée et des joints de composants spécialement conçus.

Transformation du plastique et du caoutchouc

Les machines de moulage par injection constituent l’un des plus grands marchés de systèmes hydrauliques. Les fonctions d'injection, de serrage et d'éjection exigent chacune des profils de pression et de débit différents au sein d'un seul cycle court. Les HPU servo-hydrauliques sont devenus la norme dans cette industrie, offrant la capacité de force de l'hydraulique avec l'efficacité énergétique et la répétabilité des entraînements électriques. Des temps de cycle inférieurs à 10 secondes sont courants pour les pièces en grand volume, ce qui signifie que le HPU peut effectuer des centaines de milliers de cycles par an — la durabilité et la fiabilité sont primordiales.

Systèmes hydrauliques, pneumatiques ou électromécaniques

Chaque technologie de transmission de puissance présente de véritables atouts et de réelles faiblesses. Le choix entre les systèmes hydrauliques, pneumatiques et électromécaniques (vis à billes, moteur linéaire, crémaillère et pignon) se résume au niveau de force, à la vitesse, à la précision, à l'environnement et au coût total de possession.

Les actionneurs linéaires électromécaniques (en particulier ceux entraînés par des servomoteurs via des vis à billes) ont fait des percées significatives dans des applications autrefois dominées par l'hydraulique, en particulier là où la propreté, l'efficacité énergétique et le positionnement précis sont des priorités, comme la fabrication pharmaceutique ou les équipements semi-conducteurs. Cependant, à des niveaux de force supérieurs à environ 50 à 100 kN, la taille physique et le coût des alternatives électromécaniques deviennent prohibitifs et l'hydraulique reste inégalée.

Problèmes courants du système hydraulique et comment les diagnostiquer

Les systèmes hydrauliques donnent des symptômes clairs en cas de problème. Savoir ce que chaque symptôme indique réduit considérablement le temps de diagnostic.

Performances de l'actionneur lentes ou faibles

Lorsqu'un cylindre s'étend lentement ou ne peut pas atteindre sa pleine force, les suspects habituels sont : une pompe usée (dérivation interne réduisant l'efficacité volumétrique), une soupape de décharge qui a dérivé vers le bas ou est restée ouverte, une fuite d'un contrepoids ou d'une soupape de maintien de charge, ou une dérivation interne du cylindre au-delà des joints usés. La vérification de la pression du système avec un manomètre à la sortie de la pompe révèle immédiatement si la pompe génère la pression nominale. Si la pression de la pompe est normale mais que l'actionneur est lent, le problème se situe en aval – probablement une vanne ou le cylindre lui-même.

Chaleur excessive

L'huile hydraulique fonctionnant au-dessus de 60 à 70 °C se dégrade rapidement, perd de sa viscosité et attaque les joints. Une surchauffe indique généralement : un refroidisseur d'huile sous-dimensionné ou bloqué, une soupape de décharge qui se fissure continuellement (déversant de l'énergie sous forme de chaleur), une pompe qui contourne en interne en raison de l'usure ou un circuit qui a été repensé pour fonctionner à un rendement plus élevé que la conception thermique d'origine autorisée. La thermométrie infrarouge sur la conduite de retour, le refroidisseur et le réservoir identifie l'endroit où la chaleur est générée.

Bruit et vibrations

Une pompe qui pleure ou qui crie signifie généralement une cavitation : la pompe ne reçoit pas suffisamment de liquide à son entrée. Les causes incluent une crépine d'aspiration obstruée, un tuyau d'aspiration effondré, un niveau de liquide trop bas ou un fluide avec une viscosité trop élevée pour la température de fonctionnement. Un bruit de cognement ou de claquement est le plus souvent dû à l'aération : de l'air entrant dans le fluide par un raccord d'aspiration desserré ou un joint d'arbre qui fuit sur la pompe, provoquant l'effondrement violent des bulles d'air à l'intérieur de la pompe. Ces deux conditions endommagent rapidement les composants internes de la pompe ; la cavitation et l'aération sont les principales causes de panne prématurée des pompes.

Fuites externes

Les fuites d’huile visibles sont le signe le plus évident d’une défaillance des joints, de raccords fissurés ou de détérioration des tuyaux. Au-delà des risques pour la sécurité et l'environnement, les fuites externes indiquent que le niveau de propreté du fluide est compromis lors de l'ajout d'huile d'appoint. Tout système perdant plus de 1 à 2 % de son volume de pétrole par mois doit faire l’objet d’une enquête rapide. Les flexibles ont généralement une durée de vie de 5 à 7 ans, quel que soit leur état visuel, et un remplacement programmé est une bonne pratique dans les applications industrielles à cycle élevé.

Meilleures pratiques de maintenance du système hydraulique

L’écrasante majorité des pannes hydrauliques sont évitables. Un programme de maintenance discipliné axé sur la propreté des fluides, la température et la détection précoce des défauts prolonge la durée de vie des composants d'un facteur de deux à cinq par rapport aux approches réactives (réparer en cas de rupture).

• Échantillonnage et analyse d'huile — prélever des échantillons de fluide toutes les 500 à 1 000 heures de fonctionnement ; l'analyse en laboratoire révèle les niveaux de contamination, la teneur en eau, les produits d'oxydation et les métaux d'usure qui indiquent quels composants se dégradent avant qu'ils ne tombent en panne de manière catastrophique
• Remplacement du filtre — suivre l'intervalle d'entretien indiqué par le fabricant ou remplacer lorsque l'indicateur de pression différentielle indique que l'élément est chargé ; fonctionner avec un filtre bouché contourne l'huile contaminée directement vers la pompe
• Entretien du filtre de reniflard — le reniflard du réservoir est souvent la principale source d'infiltration de contamination ; vérifier et remplacer régulièrement, en particulier dans les environnements poussiéreux
• Surveillance de la température — installer une jauge ou une sonde de température sur la conduite de retour et régler une alarme à 60 °C ; enquêter sur toute température soutenue au-dessus de ce seuil
• Inspection des tuyaux et raccords — recherchez les frottements, les dommages causés par les UV et la corrosion des raccords à chaque entretien ; remplacer tout tuyau présentant des dommages externes, quel que soit son âge
• Tendances des performances de la pompe — mesurer périodiquement le débit de vidange du corps de pompe ; un débit de vidange croissant indique une usure interne croissante et prédit la durée de vie restante de la pompe avant que le débit ne devienne insuffisant

Une unité de puissance hydraulique bénéficiant d'un entretien préventif approprié devrait fournir 20 000 à 40 000 heures de durée de vie de sa pompe et de son moteur – ce qui équivaut à 10 à 20 ans dans une opération industrielle en deux équipes. Les systèmes négligés atteignent rarement la moitié de ce chiffre.

Questions fréquemment posées sur le fonctionnement de l’hydraulique

Quel fluide est utilisé dans les systèmes hydrauliques ?

La plupart des systèmes hydrauliques utilisent de l'huile hydraulique à base minérale, généralement ISO VG 46 ou VG 68. Des fluides ignifuges, des huiles biodégradables et des mélanges eau-glycol sont utilisés lorsque les réglementations environnementales ou les risques d'incendie l'exigent. Le fluide doit être compatible avec les joints, les tuyaux et les métaux du système – consultez toujours le fabricant de l'équipement avant de changer de type de fluide.

Quelle est la différence entre une pompe hydraulique et un moteur hydraulique ?

Une pompe hydraulique est entraînée mécaniquement (par un moteur électrique ou un moteur) et convertit cette énergie mécanique en débit et pression de fluide. Un moteur hydraulique fait le contraire : il reçoit un fluide sous pression et le convertit en sortie mécanique rotative. De nombreuses conceptions de pompes peuvent théoriquement fonctionner comme des moteurs, bien qu'en pratique, les pompes et les moteurs soient optimisés différemment pour leurs rôles respectifs.

À quelle pression les systèmes hydrauliques fonctionnent-ils ?

Les systèmes hydrauliques industriels fonctionnent le plus souvent entre 100 et 350 bars (1 450 à 5 000 psi). Les équipements mobiles (excavatrices, grues) fonctionnent généralement entre 250 et 350 bars. Le système hydraulique des avions utilise généralement 207 bars (3 000 psi), certains avions plus récents passant à 350 bars (5 000 psi) pour gagner du poids grâce à des composants plus petits. Les systèmes à ultra haute pression destinés à des applications spéciales peuvent dépasser 1 000 bars.

Pourquoi un système hydraulique surchauffe-t-il ?

Les systèmes hydrauliques génèrent de la chaleur chaque fois que le fluide est étranglé à travers une vanne ou contourné par une soupape de décharge – toute cette chute de pression se convertit en chaleur. La surchauffe se produit lorsque la génération de chaleur dépasse la capacité de refroidissement du système. Les causes courantes incluent un refroidisseur sous-dimensionné, un refroidisseur ou un échangeur de chaleur bloqué, une soupape de décharge qui s'ouvre en permanence, une pompe avec un faible rendement volumétrique ou un cycle de service plus exigeant que la conception d'origine spécifiée.

De quoi se compose une unité de puissance hydraulique ?

Une unité de puissance hydraulique comprend généralement un réservoir, un moteur électrique (ou moteur à combustion pour les unités mobiles), une ou plusieurs pompes hydrauliques, une soupape de surpression du système, un filtre sous pression, un filtre de conduite de retour, un filtre reniflard, des jauges de niveau de liquide et de température et souvent un refroidisseur d'huile. Les HPU plus sophistiqués comprennent des vannes directionnelles, des réducteurs de pression, des contrôles de débit, des accumulateurs et des panneaux de commande programmables — tout ce qui est nécessaire pour générer, conditionner et fournir de l'énergie hydraulique aux actionneurs de la machine ou du système qu'ils desservent.

Un système hydraulique peut-il fonctionner sans pompe ?

Pas en fonctionnement normal : la pompe est la source de tout débit et, indirectement, de toute pression. Cependant, un accumulateur hydraulique peut fournir de courtes impulsions de débit à un actionneur après l'arrêt de la pompe. Les systèmes hydrauliques d'urgence des avions et de certaines machines industrielles s'appuient sur des accumulateurs pour effectuer une opération critique (rétraction du train d'atterrissage, desserrage d'un frein) même après une perte totale de puissance. L'accumulateur stocke l'énergie comme une batterie sous pression, mais a une capacité limitée et ne peut pas supporter un fonctionnement continu.
