Quelle huile hydraulique utiliser dans une unité de puissance hydraulique ?

Qu'est-ce que l'huile hydraulique et pourquoi il est important de choisir la bonne

L'huile hydraulique est un fluide minéral ou synthétique qui transmet la puissance, lubrifie les composants internes et dissipe la chaleur à l'intérieur d'un système hydraulique. Dans un groupe hydraulique , ce n'est pas un milieu passif — c'est la substance de travail qui détermine l'efficacité avec laquelle la force est générée, la durée de vie des joints et des pompes et la fiabilité de l'ensemble du système sous charge.

La réponse courte à la question « quelle huile hydraulique dois-je utiliser » dépend de trois facteurs : le degré de viscosité requis par votre pompe, la plage de températures de fonctionnement de votre application et la compatibilité du pack d'additifs avec vos joints et vos métaux. Si vous les faites correctement, le groupe hydraulique fonctionnera proprement pendant des milliers d'heures. Si vous vous trompez, vous risquez une cavitation, un gonflement des joints et une panne prématurée de la pompe.

Les principaux types d’huile hydraulique et ce qu’ils contiennent

La plupart des huiles hydrauliques appartiennent à l’une des quatre catégories suivantes. Chacun a une composition spécifique conçue pour différentes conditions de fonctionnement.

Huile hydraulique à base minérale (HL, HM, HV)

Raffinés à partir de pétrole brut, ce sont les fluides les plus couramment utilisés dans les groupes hydrauliques standard. Les grades ISO HL (inhibiteurs de rouille et d'oxydation), HM (additifs anti-usure ajoutés) et HV (indice de viscosité élevé pour une large plage de température) couvrent la majorité des applications industrielles et mobiles. HM46 et HM68 font partie des qualités les plus largement spécifiées au monde.

Huile hydraulique synthétique (HFDU, à base de PAO)

Les fluides synthétiques à base de polyalphaoléfine (PAO) et d'esters offrent une plage de températures de fonctionnement plus large, généralement −40°C à 120°C , par rapport à la plage pratique de l'huile minérale d'environ -20°C à 90°C. Ils sont utilisés dans les groupes hydrauliques fonctionnant dans des froids extrêmes (équipements extérieurs dans les climats nordiques) ou dans les applications continues à cycle élevé où la dégradation thermique est un problème.

Fluides hydrauliques résistant au feu (HFA, HFB, HFC, HFDU)

Utilisé dans les fonderies, les opérations de moulage sous pression et les mines souterraines où les fuites à proximité des sources d'inflammation créent un risque d'incendie. Les fluides eau-glycol (HFC) sont courants et fonctionnent généralement à 35 à 50 % de teneur en eau , ce qui réduit le pouvoir lubrifiant — les pressions nominales de la pompe doivent donc être réduites en conséquence.

Huile hydraulique biodégradable (HETG, HEPG, HEES)

Les fluides à base d'huile végétale (HETG) et d'esters synthétiques (HEES) sont nécessaires dans les zones écologiquement sensibles : machines forestières, équipements de pont marin, agriculture à proximité des cours d'eau. Les fluides HEES offrent généralement une meilleure stabilité à l’oxydation que le HETG et sont plus compatibles avec les matériaux d’étanchéité standards.

Les degrés de viscosité expliqués – Ce que signifient les chiffres

Les chiffres ISO VG (Viscosity Grade) représentent la viscosité cinématique du fluide en centistokes (cSt) à 40°C. Les qualités courantes utilisées dans les groupes hydrauliques sont répertoriées ci-dessous :

VG 46 est le choix par défaut pour la plupart des groupes hydrauliques fonctionnant entre 20°C et 50°C de température ambiante. Si le système fonctionne constamment à une température plus basse, descendez à VG 32. S'il fonctionne plus chaud ou à une pression soutenue plus élevée (au-dessus de 250 bars), passez à VG 68.

Propriétés clés qui déterminent les performances de l'huile dans une unité de puissance hydraulique

Le degré de viscosité est le point de départ, mais plusieurs autres propriétés affectent directement le comportement de l'huile à l'intérieur de la pompe, du bloc de vannes et des actionneurs d'une unité de puissance hydraulique.

• Indice de viscosité (VI) : Mesure l’ampleur de la variation de viscosité avec la température. Un VI plus élevé signifie des performances plus stables malgré les variations de température. Les huiles minérales HM standard se situent autour de VI 95-105. Les huiles et synthétiques HT atteignent VI 150 .
• Additifs anti-usure (AW) : Le dialkyldithiophosphate de zinc (ZDDP) est le plus courant. Il forme un film sacrificiel sur les aubes de pompe, les dents d'engrenage et les pantoufles de piston. Indispensable pour les pompes à palettes et à engrenages fonctionnant au-dessus de 100 bars.
• Stabilité à l'oxydation : L'huile hydraulique se dégrade par oxydation, formant des boues et des acides. Les huiles HM de qualité ont une durée de vie d'oxydation de 2 000 à 4 000 heures dans des cycles de service standard. Les synthétiques prolongent cette durée jusqu'à 8 000 heures.
• Démulsibilité : La capacité de l'huile à se séparer de la contamination de l'eau. Une mauvaise désémulsibilité entraîne une émulsification qui détruit le film d'huile et accélère la corrosion à l'intérieur du réservoir du groupe hydraulique.
• Dégagement d’air et résistance à la mousse : L'air entraîné provoque une cavitation. L'huile hydraulique doit libérer rapidement l'air dissous — une bonne valeur de test est un temps de libération d'air inférieur à 5 minutes à 50 °C selon la norme ISO 9120.

Comment faire correspondre l'huile hydraulique au type de pompe de votre unité de puissance hydraulique

Différentes conceptions de pompes imposent différentes exigences au fluide hydraulique. L’utilisation d’un mauvais type d’huile pour la pompe peut entraîner des taux d’usure bien supérieurs aux attentes de conception.

Pompes à engrenages

Les pompes à engrenages tolèrent une large gamme d’huiles hydrauliques. HM46 est la recommandation standard. Elles peuvent gérer des niveaux de contamination légèrement plus élevés que les pompes à palettes ou à piston, mais une propreté conforme à la norme ISO 4406 classe 18/16/13 ou supérieure est toujours recommandée.

Pompes à palettes

Les pompes à palettes sont les plus sensibles à la qualité de l’huile. Ils nécessitent bonne protection anti-usure car les pointes des aubes heurtent l'anneau à came sous l'effet du ressort et de la force centrifuge. Certains fabricants de pompes à palettes (Vickers/Eaton, par exemple) spécifient des fluides répondant à leur propre test anti-usure (le test Vickers 35VQ25) plutôt qu'à une simple classification ISO.

Pompes à pistons axiaux

Les pompes à pistons axiaux haute pression (fonctionnant entre 250 et 450 bars) dans les groupes hydrauliques utilisés pour les presses, le moulage par injection et les grues mobiles nécessitent un pouvoir lubrifiant et une propreté excellents. Cibler le code de propreté ISO 4406 de 14/16/11 ou mieux. HV46 ou HV68 sont couramment spécifiés pour gérer les variations de température dans les applications mobiles.

Contamination : la véritable cause de la plupart des pannes d’huile hydraulique

Les études réalisées par les principaux fabricants de composants hydrauliques montrent systématiquement que plus de 70 % des pannes du système hydraulique sont causés par la contamination des fluides plutôt que par la seule dégradation de l’huile. La contamination se présente sous trois formes :

• Contamination par des particules : Particules d'usure métalliques, sable de coulée, éclaboussures de soudure et saletés ingérées par les reniflards ou les joints de tige de cylindre. Contrôlé par une filtration sur ligne de retour et hors ligne, ciblant des filtres absolus de 10 microns ou plus fins.
• Contamination de l'eau : Condensation dans les réservoirs à cycles thermiques importants ou infiltration externe. Une teneur en eau supérieure à 0,1 % commence à réduire la capacité de charge de l'huile et favorise la croissance bactérienne dans les fluides biodégradables. Surveiller avec titrage Karl Fischer.
• Contamination chimique : Le mélange de fluides hydrauliques incompatibles — par exemple, l'ajout d'huile sans zinc (sans cendre) à un système contenant de l'huile AW à base de zinc — peut provoquer une précipitation d'additifs et un colmatage du filtre en quelques heures.

Lors du changement de type ou de marque d'huile dans une unité de puissance hydraulique existante, rincez toujours le système avec une huile minérale à faible viscosité et vidangez-le complètement avant de faire le plein. Le nettoyage du réservoir entre les vidanges d’huile n’est pas facultatif : il élimine immédiatement les boues qui contaminent l’huile fraîche.

Intervalles de vidange d’huile et surveillance de l’état

Changer l'huile hydraulique selon un horaire fixe, quelle que soit l'état réel, gaspille de l'huile et risque soit de trop étendre le fluide dégradé, soit de jeter de l'huile utilisable. La gestion de l’huile basée sur l’état constitue une meilleure approche pour les groupes hydrauliques utilisés en continu dans l’industrie.

À titre de référence, les intervalles de vidange d'huile typiques pour l'huile minérale HM dans une unité de puissance hydraulique bien entretenue sont :

• Environnement contrôlé et léger : 2 000 à 4 000 heures
• Usage moyen, cyclage à température modérée : 1 000 à 2 000 heures
• Exposition à des conditions élevées, à des températures élevées ou à une contamination : 500 à 1 000 heures

Les indicateurs d'état à tester lors de l'échantillonnage programmé de l'huile comprennent : la viscosité à 40 °C (un écart de ± 10 % par rapport à la nouvelle huile déclenche l'examen), l'indice d'acide (un TAN supérieur à 2,0 mg KOH/g pour l'huile minérale indique une oxydation), la teneur en eau (au-dessus de 0,1 % nécessite une action immédiate) et le nombre de particules selon la norme ISO 4406.

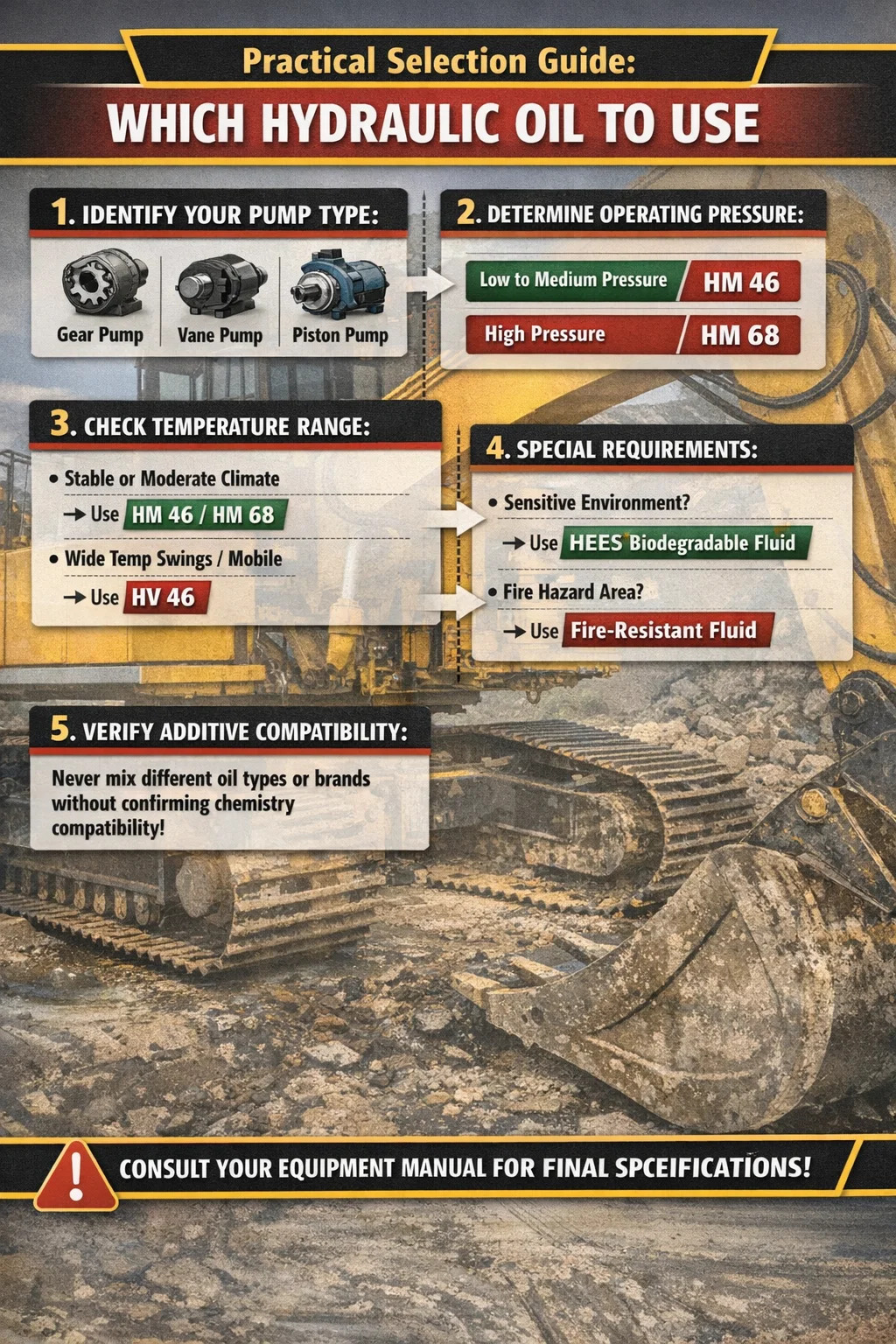

Guide de sélection pratique : quelle huile hydraulique utiliser

Si le manuel du fabricant de votre groupe hydraulique spécifie un type d'huile et une viscosité, suivez-les exactement. Cette spécification prend en compte les jeux de la pompe, les matériaux des joints et la pression du système. Lorsque le manuel n'est pas disponible ou ne donne qu'une large gamme, utilisez cette voie de décision :

1. Identifiez votre type de pompe (à engrenages, à palettes, à piston) et sa pression de fonctionnement maximale.
2. Déterminez votre plage de température de fonctionnement normale au niveau du réservoir.
3. Si la température ambiante est stable et modérée (15°C–45°C) : utiliser HM46 pour pompes à engrenages et à palettes, HM68 pour pompes à piston haute pression.
4. Si la température ambiante varie considérablement ou si l'appareil est mobile : utilisez HV46 pour son indice de viscosité plus élevé.
5. Si l'application est à proximité de l'eau ou de zones écologiquement sensibles : utiliser le fluide biodégradable à base d'ester synthétique HEES dans le degré de viscosité approprié.
6. En cas de risque d'incendie : consultez le fabricant de votre pompe pour connaître les types de fluides résistants au feu approuvés et appliquez la réduction de pression appropriée.

Ne mélangez jamais de marques ou de types d’huile hydraulique sans confirmer la compatibilité des additifs avec les deux fabricants. Même deux huiles HM46 provenant de fournisseurs différents peuvent contenir des additifs chimiques incompatibles.
