Que font les systèmes hydrauliques en termes de forces ?

Les systèmes hydrauliques transmettent, multiplient et contrôlent avec précision la force mécanique en transférant la pression à travers un fluide fermé. La fonction principale est simple : une petite force appliquée à un petit piston génère la même pression qu'une grande force appliquée à un gros piston , car la pression se répartit également dans un liquide confiné (loi de Pascal). Cela fait de la technologie hydraulique l’une des solutions mécaniques les plus efficaces jamais conçues : capable de déplacer des dizaines de milliers de kilogrammes avec un équipement qu’un opérateur contrôle d’une seule main. L'unité de puissance hydraulique (HPU) se trouve au centre de ce processus, agissant comme la source de fluide sous pression dont dépend chaque actionneur du système.

La physique derrière la multiplication de la force hydraulique

La loi de Pascal stipule que la pression appliquée à un fluide enfermé est transmise sans diminution dans toutes les directions. La conséquence mathématique est que la force délivrée évolue directement avec la surface du piston. Si un opérateur pousse avec 100 N sur un piston de 1 cm² de surface, la pression résultante de 100 N/cm² se propage dans tout le fluide. Lorsque cette pression atteint un cylindre de sortie avec une face de 50 cm², elle délivre 5 000 N — une multiplication de force de 50 : 1 sans aucun apport d'énergie supplémentaire au-delà de ce qu'exige la loi de Pascal.

Ce n’est pas de la magie ni une source d’énergie gratuite. Le compromis est la distance : le piston de sortie ne se déplace que de 1/50ème de la distance parcourue par le piston d'entrée. L'énergie est conservée. Ce que l’hydraulique fait exceptionnellement bien, c’est de remodeler la force et le déplacement dans le rapport requis par une application spécifique – ce que les engrenages mécaniques accomplissent mais avec beaucoup plus de perte de friction et de complexité structurelle.

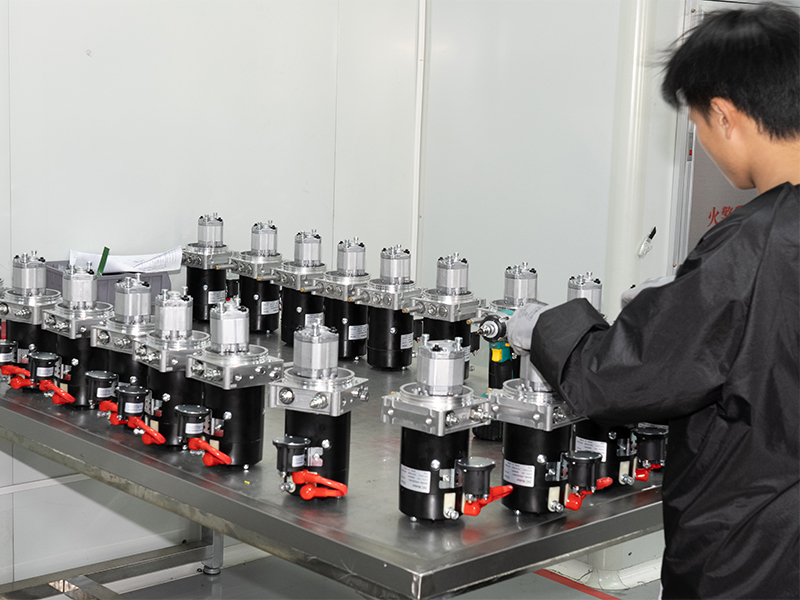

Dans un système industriel réel, le Groupe hydraulique génère cette pression en continu et à la demande. Un HPU typique combine un réservoir (souvent de 50 à 500 litres), une pompe à moteur, des soupapes de surpression, des circuits de filtration et de refroidissement. La pompe convertit l'énergie mécanique rotative en pression de fluide, atteignant généralement pressions de service comprises entre 140 bar et 350 bar en fonction de l'application. Cette pression est le potentiel mécanique stocké que les actionneurs reconvertissent en force linéaire ou rotative là où cela est nécessaire.

Force contre pression contre débit : garder les concepts clairs

Un point de confusion courant est la relation entre la pression et le débit. La pression (mesurée en bar ou PSI) détermine la force qu'un cylindre peut exercer. Le débit (mesuré en litres par minute ou GPM) détermine la vitesse à laquelle le cylindre se déplace. La centrale hydraulique doit fournir les deux dans la bonne combinaison :

• Haute pression avec faible débit → déplacement lent d'une charge très lourde
• Pression plus faible avec débit élevé → déplacement rapide d'une charge plus légère
• Haute pression avec débit élevé → puissance de sortie maximale, nécessitant un moteur et une pompe HPU plus gros

La formule F = P × A (la force est égale à la pression multipliée par la surface du cylindre) régit chaque actionneur du circuit. Les ingénieurs utilisent cette équation pour dimensionner les cylindres, sélectionner les valeurs nominales des pompes et définir les seuils des soupapes de sûreté pendant la phase de conception.

Ce que fait réellement le groupe hydraulique pour forcer

Le groupe hydraulique n’est pas simplement une pompe boulonnée à un réservoir. Son rôle dans la gestion des forces à travers un système est actif et continu. Un HPU régule simultanément trois paramètres liés à la force : la pression maximale disponible (réglée par la soupape de décharge principale), la pression de service délivrée à chaque branche du circuit (réglée par des réducteurs de pression individuels) et la vitesse à laquelle la force peut être appliquée (régie par les vannes de régulation de débit).

Génération et soulagement de la pression

Chaque groupe hydraulique intègre au moins une soupape de décharge réglée à la pression maximale admissible du système. Lorsqu'un actionneur cale contre une charge immobile, la pompe continue de délivrer du débit. Sans soupape de surpression, la pression augmenterait jusqu'à ce que quelque chose tombe en panne mécaniquement. La soupape de décharge redirige l'excès de débit vers le réservoir. , plafonnant la force à un niveau sûr. Dans un système à 200 bars fonctionnant avec un cylindre d'alésage de 80 cm², la force maximale théorique délivrée est de 160 000 N (environ 16,3 tonnes métriques) — et ce plafond est maintenu par le réglage de décharge du HPU, et non par la retenue de l'opérateur.

Modulation de force via des vannes proportionnelles

Les groupes hydrauliques modernes intègrent de plus en plus de vannes proportionnelles ou servovalves qui permettent une sortie de force infiniment variable entre zéro et le maximum du système. Contrairement aux vannes de commande directionnelles tout ou rien, les vannes proportionnelles répondent à un signal électrique (généralement 0 à 10 V ou 4 à 20 mA) et positionnent leur tiroir en proportion directe de ce signal. Le résultat est qu'une presse peut appliquer 5 000 N pendant une phase d'un cycle et monter en douceur jusqu'à 80 000 N pendant la phase de pressage, le tout contrôlé par le contrôleur électronique du HPU sans ajustements mécaniques.

Conceptions HPU à détection de charge

Une unité de puissance hydraulique à détection de charge mesure en permanence la demande de pression au niveau de l'actionneur et ajuste le débit de la pompe en conséquence. Plutôt que de générer une pression maximale à tout moment et d'évacuer l'excédent via une soupape de décharge, le HPU à détection de charge génère uniquement la pression dont la charge a réellement besoin plus une petite marge (généralement 20 à 30 bars au-dessus de la pression de charge). Cette approche réduit la consommation d'énergie de 30 à 50 % par rapport aux systèmes à cylindrée fixe dans les applications à charges variables — un avantage significatif dans les équipements mobiles, les machines de moulage par injection et les lignes de presses automatisées.

Types de forces gérées par les systèmes hydrauliques

Les systèmes hydrauliques gèrent plusieurs catégories de forces distinctes, et la compréhension de chacune explique pourquoi la technologie apparaît dans des applications aussi variées — du train d'atterrissage aérospatial aux équipements de récolte agricole.

Chaque catégorie de force nécessite une unité de puissance hydraulique et un circuit spécifiquement configurés. Une application de boulonnage exigeant des forces de traction nécessite un HPU haute pression (souvent 700 à 1 000 bars pour les tendeurs de boulons hydrauliques) avec de faibles débits et un contrôle précis de la pression. Une application de treuil de grande taille donne la priorité à la production continue d'un couple élevé provenant d'un moteur hydraulique alimenté par un HPU à haut débit. Les mêmes principes physiques s'appliquent mais la sélection des composants diffère considérablement.

Comment les vérins hydrauliques convertissent la pression en force utilisable

Le vérin hydraulique est l'actionneur le plus courant pour convertir la pression du fluide en force linéaire. Il se compose d'un canon en acier, d'un piston et d'une tige. L'huile sous pression provenant du groupe hydraulique pénètre d'un côté du piston, créant une force nette qui pousse le piston et la tige dans la direction opposée. La force produite suit directement F = P × A.

Le problème de la force différentielle dans les vérins à double effet

Les vérins à double effet – ceux qui reçoivent une pression des deux côtés – produisent des forces différentes en extension et en rétraction. Lors de l'extension, la zone à passage intégral (par exemple 100 cm²) est exposée à la pression. Lors de la rétraction, la tige occupe une partie de la face du piston, laissant une surface annulaire plus petite (par exemple 65 cm² si la tige réduit la surface efficace de 35 %). À 200 bars, la force d'extension est de 200 000 N ; la force de rétraction n'est que de 130 000 N provenant de la même source de pression. Les concepteurs de circuits doivent tenir compte de cette asymétrie lors de la spécification à la fois de la puissance du HPU et de la structure mécanique entourant le cylindre.

Vannes d'équilibrage et confinement de force

Lorsqu'un vérin maintient une charge suspendue (une flèche de grue surélevée, une benne de camion basculante inclinée, un plateau de presse soulevé) la gravité applique une force continue à laquelle le circuit hydraulique doit résister. Les clapets d'équilibrage sont des clapets anti-retour pilotés réglés légèrement au-dessus de la pression induite par la charge. Ils empêchent le cylindre de bouger à moins que le HPU ne commande activement le mouvement. Sans eux, une défaillance du tuyau ou un dysfonctionnement de la vanne entraînerait une chute incontrôlée des charges. Les soupapes d'équilibrage constituent donc un dispositif de sécurité contre les forces critiques et non un perfectionnement facultatif.

Force hydraulique dans les applications industrielles réelles

L’écart entre l’hydraulique théorique et les systèmes réellement déployés se résume souvent à la manière dont la force est gérée dans diverses conditions. Plusieurs industries démontrent l’étendue des possibilités offertes par la manipulation de la force hydraulique dans la pratique.

Presses de formage et d'emboutissage des métaux

Une grande presse hydraulique utilisée pour l'emboutissage profond de la tôle peut appliquer une force de compression de 5 000 kN, soit environ 500 tonnes. L'unité de puissance hydraulique qui alimente une telle presse fonctionne généralement entre 250 et 350 bars et intègre des accumulateurs hydrauliques pour gérer les demandes de débit de pointe pendant la course de formage sans surdimensionner le moteur d'entraînement. Les accumulateurs stockent le fluide sous pression entre les courses et le libèrent rapidement lorsque la presse demande une force maximale sur une courte durée. Cela permet au moteur HPU d'être dimensionné pour une puissance moyenne plutôt que pour une puissance de crête, réduisant souvent la taille du moteur de 40 à 60 % par rapport à un système sans accumulateurs.

Équipements offshore et sous-marins

Les obturateurs sous-marins (BOP) sur les puits de pétrole et de gaz fonctionnent à des profondeurs où aucun accès mécanique n'est possible. Leur unité de puissance hydraulique – souvent appelée module de contrôle sous-marin dans ce contexte – doit fermer les vérins qui scellent un puits de forage contre des pressions supérieures à 690 bars (10 000 PSI). Les vérins eux-mêmes nécessitent des forces d'actionnement de l'ordre de plusieurs dizaines de millions de Newtons. Le licenciement n'est pas négociable : chaque HPU sous-marin intègre plusieurs accumulateurs de pression indépendants avec suffisamment d'énergie stockée pour faire fonctionner le BOP au moins deux fois sans aucune alimentation électrique de surface, comme l'exigent les réglementations internationales de contrôle des puits.

Matériel de construction mobile

Une excavatrice de 50 tonnes utilise sa pompe hydraulique entraînée par moteur comme unité de puissance hydraulique mobile alimentant simultanément les circuits de flèche, de bras, de godet et de pivotement. Les pressions de service typiques se situent entre 320 et 380 bars. Le vérin du godet à lui seul peut générer une force d'arrachement de 350 à 500 kN, permettant à la machine de couper à travers des sols durs et compactés. Les pelles modernes utilisent des commandes électroniques de détection de charge qui surveillent la demande de pression de chaque circuit et ajustent la cylindrée de la pompe en conséquence, maintenant le moteur proche de son efficacité maximale plutôt que de trimballer à plein régime contre une charge surdimensionnée.

Actionnement des commandes de vol aérospatiales

Les avions commerciaux utilisent des systèmes hydrauliques fonctionnant à 207 bars (3 000 PSI) – certaines plates-formes plus récentes passant à 345 bars (5 000 PSI) – pour déplacer les gouvernes de vol contre des charges aérodynamiques pouvant atteindre des centaines de kilonewtons à grande vitesse. Les pompes entraînées par le moteur de l'avion servent d'unités de puissance hydrauliques embarquées, complétées par des motopompes électriques et des turbines à air dynamique pour les secours d'urgence. Ici, la force doit être non seulement importante, mais précisément proportionnelle à l'action du pilote, c'est pourquoi les actionneurs électrohydrostatiques (EHA) – des groupes hydrauliques autonomes intégrés dans chaque actionneur – sont de plus en plus utilisés sur les avions à vol électrique.

Pertes de force dans les systèmes hydrauliques et comment les minimiser

Aucun système hydraulique n’est efficace à 100 %. Les pertes de force et d'énergie se produisent en plusieurs points, et une unité de puissance hydraulique bien conçue s'attaque systématiquement à chaque source.

Pertes par friction visqueuse dans les conduites et les vannes

Lorsque l’huile s’écoule dans les tuyaux, les flexibles et les passages de vannes, la friction visqueuse consomme de la pression. Cette chute de pression signifie que l'actionneur reçoit moins de pression que celle générée par le HPU. La relation de Hagen-Poiseuille montre que la chute de pression augmente avec la quatrième puissance de la vitesse dans un écoulement laminaire, ce qui signifie que le doublement du diamètre du tuyau (et donc la réduction de la vitesse d'écoulement) diminue la résistance d'un facteur 16. Des conduites hydrauliques bien dimensionnées limitent la vitesse à 2 à 4 m/s dans les conduites de pression et à 1 à 2 m/s dans les conduites de retour pour maintenir les pertes par frottement en dessous de 2 à 3 % de la pression du système en fonctionnement normal.

Pertes dues aux fuites au niveau des joints et des vannes

Tous les vérins et vannes hydrauliques présentent des fuites internes : de l'huile qui contourne les joints et les jeux des bobines sans effectuer de travail utile. Dans un cylindre dont les joints sont usés, les fuites internes permettent au piston de dériver sous charge, et le HPU doit continuellement compenser en fournissant un débit supplémentaire juste pour maintenir sa position. Les fuites internes dans un cylindre sain sont généralement de 1 à 5 ml/min à la pression nominale. ; des joints usés peuvent augmenter ce débit jusqu'à des centaines de ml/min, provoquant à la fois une perte de force et une surchauffe du HPU, car l'huile détournée convertit l'énergie cinétique en chaleur sans déplacer aucune charge.

Pertes thermiques et changements de viscosité des fluides

La viscosité de l'huile hydraulique diminue à mesure que la température augmente. À la température de fonctionnement correcte (généralement entre 40 et 60 °C), l'huile assure une lubrification adéquate et des fuites contrôlables. Au-dessus de 80°C, la viscosité chute fortement, les fuites augmentent, la dégradation des joints s'accélère et l'oxydation commence à dégrader la chimie de l'huile. L'échangeur thermique d'une unité de puissance hydraulique maintient la température du fluide dans cette bande acceptable. Les HPU industriels sont généralement dimensionnés pour rejeter 25 à 35 % de la puissance d'entrée sous forme de chaleur en fonctionnement continu, ce qui rappelle qu'une fraction importante de l'énergie mécanique investie dans la pressurisation du fluide n'atteint jamais l'actionneur sous forme de force utile.

Comparaison de la force hydraulique aux technologies alternatives

Comprendre ce que font les systèmes hydrauliques avec la force devient plus clair par rapport aux alternatives pneumatiques et électromécaniques.

• Systèmes pneumatiques fonctionnent à 6-10 bars contre 140-700 bars pour l’hydraulique. Pour la même force délivrée, un vérin pneumatique doit être beaucoup plus grand, généralement 20 à 50 fois la surface d'alésage. La pneumatique fonctionne bien pour les tâches légères, rapides et répétitives, mais ne peut pas approcher la densité de force des actionneurs hydrauliques.
• Actionneurs linéaires électriques (vis à billes ou vis à rouleaux) peuvent atteindre des forces élevées avec un contrôle de position précis mais sont limités par les contraintes thermiques sur le moteur. Un actionneur à vis à billes produisant 500 kN en continu nécessiterait un moteur et un système d'entraînement plusieurs fois plus gros et plus lourd qu'un vérin hydraulique et un HPU équivalents. Pour les charges de pointe intermittentes, l’écart se réduit considérablement lorsque les accumulateurs HPU sont exclus de la comparaison.
• Actionneurs électrohydrauliques (EHA) combinent les deux technologies : un moteur électrique entraîne une petite pompe directement intégrée au corps de l'actionneur, éliminant les conduites hydrauliques centrales. Ces unités autonomes préservent l'avantage de la densité de force de l'hydraulique tout en améliorant l'efficacité énergétique et en éliminant l'unité de puissance hydraulique centralisée pour les architectures d'actionnement distribuées.

La conclusion de cette comparaison est que la multiplication de la force hydraulique reste inégalée en termes de densité de puissance – le rapport entre la force produite et le volume et le poids du système. Un vérin hydraulique générant 1 000 kN peut peser 80 kg et occuper 0,04 m³. Un actionneur électromécanique équivalent pèserait plusieurs fois plus et occuperait considérablement plus de place.

Sélection d'une unité de puissance hydraulique pour un besoin de force donné

La spécification d'un HPU pour un besoin de force connu suit une séquence logique. Chaque étape s’appuie sur la précédente et les erreurs au début du calcul se répercutent sur des équipements surdimensionnés ou sous-dimensionnés.

1. Définir la force maximale requise au niveau de chaque actionneur, y compris les forces dynamiques, le frottement et les facteurs de sécurité (généralement 1,25 à 1,5 × la charge calculée).
2. Sélectionnez la pression de fonctionnement — une pression plus élevée autorise des cylindres plus petits mais nécessite des joints, des raccords et des tuyaux plus robustes. 200 à 250 bars constituent un point d’équilibre industriel courant.
3. Calculer l'alésage du cylindre requis en utilisant A = F ÷ P. Pour 500 kN à 250 bar : A = 500 000 N ÷ 250 N/cm² = 2 000 cm², soit un diamètre d'alésage d'environ 504 mm.
4. Déterminer le débit requis basé sur la vitesse souhaitée du cylindre : Q = A × v. Pour un cylindre de 2 000 cm² s'étendant à 0,05 m/s : Q = 2 000 cm² × 5 cm/s = 10 000 cm³/s = 600 litres/minute.
5. Calculer la puissance du moteur d'entraînement : P = (Q × pression) ÷ efficacité. À 600 L/min et 250 bar avec 85 % d'efficacité : P ≈ (600/60 × 10⁻³ m³/s × 25 000 000 Pa) ÷ 0,85 ≈ 294 kW.
6. Dimensionner le réservoir — une règle empirique courante est de 3 à 5 fois le débit de la pompe par minute. Pour une pompe de 600 L/min, le réservoir serait de 1 800 à 3 000 litres.
7. Évaluer les besoins en matière de rejet de chaleur et spécifiez un refroidisseur capable de gérer 25 à 35 % de la puissance d'entrée sous forme de chaleur en fonctionnement continu.

Cette approche structurée garantit que l'unité de puissance hydraulique fournit exactement la force dont l'application a besoin – ni plus ni moins – au niveau d'efficacité et de fiabilité exigé par l'environnement d'exploitation. Les HPU surdimensionnés gaspillent de l'énergie et du capital ; les unités sous-dimensionnées chauffent, font fonctionner constamment les soupapes de sûreté et tombent en panne prématurément.

Mesure et surveillance de la force dans les systèmes hydrauliques

La pression étant directement proportionnelle à la force dans un circuit hydraulique, le système de surveillance de la pression fournit des données de force en temps réel à faible coût. Un transducteur de pression monté près de l'orifice du bouchon d'un cylindre lit la pression agissant sur la zone à passage intégral ; multiplier par cette zone donne la force actuellement appliquée. Les panneaux de contrôle HPU modernes intègrent cette mesure en permanence , affichant la force en unités techniques et déclenchant des alarmes ou des arrêts si les limites de force sont dépassées.

Pour les applications nécessitant une précision de force plus élevée (essais de charge, machines d'essai de matériaux, bancs d'essai de structure), des cellules de pesée dédiées en série avec la tige du vérin fournissent une mesure directe de la force, indépendamment des pertes de friction dans les joints du vérin ou les roulements de guidage. Le HPU reçoit ensuite un retour en boucle fermée et ajuste la pression de sortie pour maintenir la force commandée à ±0,5 % ou mieux, en fonction de la technologie de la vanne et du réglage du contrôleur.

Les systèmes de surveillance de l'état des HPU industriels suivent également la force indirectement via les signatures de vibrations, les tendances de température et les calculs d'efficacité. Une pompe qui produit 250 bars mais consomme 20 % d'énergie en plus que sa valeur de référence suggère une usure interne qui réduit l'efficacité volumétrique, ce qui signifie que de plus en plus de débit est contourné en interne plutôt que d'effectuer un travail. La détection précoce de cette tendance évite la dégradation exponentielle qui conduit à des arrêts imprévus.

Considérations de sécurité dans les applications hydrauliques à force élevée

La même multiplication de force qui rend l’hydraulique utile la rend également dangereuse lorsque la force est libérée de manière incontrôlable. Une défaillance d'un tuyau sur un système à 350 bars libère l'énergie stockée à un rythme qui peut injecter du liquide à travers la peau à des distances supérieures à 15 cm, provoquant des blessures qui semblent mineures de l'extérieur mais nécessitent une intervention chirurgicale immédiate pour éviter la gangrène et l'amputation dues à la contamination des tissus profonds.

Au-delà des risques d’injection, la libération incontrôlée d’une force provenant d’un cylindre supportant une lourde charge crée des risques mécaniques catastrophiques. Chaque groupe hydraulique servant à une application de maintien de charge doit intégrer :

• Vannes d'équilibrage ou clapets anti-retour pilotés montés aussi près des orifices du cylindre que possible physiquement
• Verrouillages de charge mécaniques ou supports structurels pour un maintien durable sans énergie hydraulique
• Soupapes de surpression des deux côtés de chaque cylindre pour absorber la dilatation thermique ou les charges de choc
• Circuits de décharge de pression d'urgence qui évacuent la pression en toute sécurité de manière contrôlée pendant les conditions d'arrêt d'urgence.
• Ensembles de flexibles évalués à un facteur de sécurité d'au moins 4:1 sur la pression de service, avec des taux d'éclatement supérieurs à 1 400 bars dans les systèmes à 350 bars

La sécurité des forces dans le système hydraulique est une exigence de conception et non une option de mise à niveau. Les systèmes conçus à partir des premiers principes de transmission de force contrôlée – avec l’unité de puissance hydraulique comme source régulée et des vannes, actionneurs et conduites correctement spécifiés comme voie contrôlée – fonctionnent en toute sécurité pendant des décennies. Les systèmes qui considèrent la sécurité comme secondaire par rapport au coût initial échouent régulièrement de manière à blesser les opérateurs et à détruire l'équipement.
