La pression hydraulique fonctionne en transmettant la force à travers un fluide fermé et incompressible – presque toujours de l’huile – d’un point à un autre. Lorsqu'une pompe pousse un fluide dans un système étanche, la pression augmente et agit de manière égale dans toutes les directions sur chaque surface avec laquelle elle entre en contact. Cette pression est ensuite dirigée vers un cylindre ou un moteur, où elle se reconvertit en force mécanique ou en rotation. Le résultat est une capacité à déplacer d’énormes charges avec un équipement relativement compact.
Le principe sous-jacent est la loi de Pascal : la pression appliquée à un fluide confiné est transmise sans diminution dans ce fluide. Exprimé mathématiquement, P = F/Un, où P est la pression en pascals ou en psi, F est la force appliquée en newtons ou en livres et A est la surface en mètres carrés ou en pouces carrés. Cette relation signifie qu'en modifiant la surface d'un cylindre, un système peut multiplier ou réduire considérablement la force – la même raison pour laquelle un technicien de 70 kg appuyant sur une petite poignée de pompe peut soulever une presse de 20 tonnes.
Chaque système hydraulique industriel — depuis une presse d'usine jusqu'à une excavatrice de chantier — repose sur cette même chaîne d'événements : un Groupe hydraulique (HPU) génère un fluide sous pression, les vannes de régulation le dirigent et les actionneurs le convertissent en travail. Comprendre chaque étape révèle pourquoi l’hydraulique reste le choix privilégié partout où une densité de force élevée et un contrôle précis sont importants.
Blaise Pascal a formulé sa loi de la mécanique des fluides en 1653, mais ses implications techniques ne sont devenues pleinement exploitables qu'aux XIXe et XXe siècles avec le développement des joints de précision et des tubes en acier à haute résistance. L'idée de base est d'une simplicité trompeuse : les liquides ne se compriment pas de manière significative sous des pressions de service normales, de sorte que toute force que vous introduisez à un moment donné se propage instantanément et uniformément à tous les autres points du système.
Prenons un exemple de base à deux cylindres. Si vous appliquez une force de 100 N sur un piston d'une surface de 1 cm², la pression résultante est de 100 N/cm² = 1 MPa. Connectez ce petit cylindre via un tuyau rempli de liquide à un cylindre plus grand d'une superficie de 100 cm², et la même pression de 1 MPa agit sur toute la face de 100 cm², produisant une force de sortie de 10 000 N. Le système a multiplié la force par un facteur 100 sans aucun apport d'énergie supplémentaire. Le compromis est le déplacement : le petit piston doit parcourir 100 mm pour déplacer le grand piston de seulement 1 mm. L'énergie est conservée ; la force est amplifiée aux dépens de la vitesse et de la course.
Ce principe de multiplication des forces explique pourquoi l’hydraulique apparaît partout où le poids et la compacité comptent ensemble. Un vérin pneumatique fonctionnant à 8 bars (0,8 MPa) produit une force modeste car la pression de l'air est limitée. Un vérin hydraulique fonctionnant à 250 bars (25 MPa) – une pression de fonctionnement industrielle typique – délivre une force environ 30 fois supérieure pour la même taille d'alésage.
Un circuit hydraulique complet est composé de plusieurs composants interdépendants. Chacun joue un rôle spécifique, et la faiblesse d'un maillon (un joint usé, une vanne sous-dimensionnée, un réservoir contaminé) dégrade les performances de l'ensemble du système.
Le réservoir stocke le fluide de travail et permet aux bulles d'air et à la chaleur de se dissiper avant que le fluide ne recircule. Les réservoirs industriels sont dimensionnés à environ 2 à 3 fois le débit par minute de la pompe pour fournir un temps de séjour adéquat. Une pompe de 50 L/min s'associe généralement à un réservoir de 100 à 150 L. Le réservoir abrite également des filtres de reniflard, un voyant de niveau, des bouchons de vidange et souvent une jauge de température, ce qui en fait le centre de surveillance de l'état du circuit.
La pompe ne crée pas de pression directement ; cela crée du flux. La pression ne se développe que lorsque ce flux rencontre une résistance : une charge, une vanne ou un chemin bloqué. Trois types de pompes dominent les applications industrielles et mobiles :
Les pompes à pistons à cylindrée variable sont particulièrement utiles dans une unité de puissance hydraulique car elles réduisent automatiquement le débit lorsque la demande diminue, réduisant ainsi la consommation d'énergie et la génération de chaleur pendant les cycles de charge partielle.
Les vannes sont le système nerveux d'un circuit hydraulique. Les vannes de commande directionnelles (DCV) acheminent le débit vers l'actionneur qui en a besoin. Les soupapes de surpression (PRV) limitent la pression maximale du système – généralement réglée à 10-15 % au-dessus de la pression de fonctionnement maximale – pour protéger les composants contre les surcharges. Les vannes de régulation de débit mesurent le débit auquel le fluide entre ou sort d'un actionneur, contrôlant directement la vitesse de l'actionneur. Les clapets anti-retour empêchent le reflux. Les vannes proportionnelles et servovannes ajoutent un contrôle électronique fin, permettant une régulation de position ou de force en boucle fermée avec une répétabilité de positionnement meilleure que 0,01 mm dans les applications de précision.
Les actionneurs reconvertissent l’énergie hydraulique en travail mécanique. Les cylindres linéaires produisent une force de poussée ou de traction ; les moteurs hydrauliques rotatifs produisent du couple et de la rotation. La force de sortie du cylindre est calculée comme F = P × A, donc un cylindre d'alésage de 100 mm (surface ≈ 78,5 cm²) fonctionnant à 200 bar (20 MPa) se développe environ 157 000 N — ou 16 tonnes — de force de poussée . Ce niveau de force provenant d’un servomoteur électrique de taille équivalente nécessiterait un moteur plusieurs fois plus gros et plus lourd.
La contamination est la principale cause de défaillance des composants hydrauliques : elle est responsable d'environ 70 à 80 % de toutes les défaillances prématurées, selon les données de l'industrie hydraulique. Les filtres de retour, les crépines d'aspiration et les systèmes de filtration en boucle rénale hors ligne maintiennent les niveaux de propreté. Les applications de servovannes nécessitent généralement une classe de propreté ISO 16/14/11 ou supérieure, ce qui signifie moins de 1 300 particules supérieures à 4 µm par millilitre de fluide.
A Unité de puissance hydraulique (HPU) - parfois appelé groupe hydraulique - est un ensemble autonome qui intègre le réservoir, la pompe, le moteur principal (moteur électrique ou moteur à combustion), la soupape de surpression, le filtre, l'échangeur de chaleur et l'instrumentation dans une seule unité. Plutôt que de disperser ces composants sur un châssis de machine, le HPU les consolide en un seul système technique qui peut être installé, entretenu et remplacé comme une unité.
Les HPU vont des unités de table compactes produisant 1 à 5 kW et fonctionnant entre 70 et 150 bars aux unités de puissance industrielles de plusieurs mégawatts entraînant des presses d'aciéries à des pressions supérieures à 400 bars. Une unité de puissance hydraulique industrielle de milieu de gamme peut associer un moteur électrique de 30 kW à une pompe à pistons axiaux de 45 cc/tr, un réservoir de 200 L, un échangeur de chaleur refroidi à l'eau maintenant la température de l'huile entre 45 et 55 °C et un filtre de retour de 10 µm, le tout monté sur un châssis de base en acier peint par poudrage avec bac d'égouttage intégré.
| Paramètre | Gamme typique | Pourquoi c'est important |
|---|---|---|
| Pression de service | 70 à 700 bars | Détermine la force maximale produite par les actionneurs |
| Débit | 2 à 2 000 L/min | Régit la vitesse de l'actionneur et le temps de cycle |
| Puissance du moteur | 0,5 à 2 000 kW | Doit correspondre à la pire demande avec marge |
| Réservoir volume | 5 à 10 000 L | Affecte la stabilité thermique et le contrôle de la contamination |
| Indice de filtration | 3 à 25 µm | Protège les vannes, les composants internes de la pompe et les joints |
| Plage de température du fluide | 30–65°C en fonctionnement | La viscosité change avec la température, affectant l'efficacité |
La conception des HPU implique également des choix en matière de redondance. Les processus critiques - systèmes de contrôle de plates-formes offshore, laminoirs d'aciéries, équipements d'assistance au sol pour avions - utilisent souvent des unités de puissance hydrauliques duplex avec deux pompes, dont une fonctionne et une en attente de commutation automatique. Les coûts des temps d'arrêt dans ces environnements peuvent dépasser des dizaines de milliers de dollars par heure, ce qui rend la redondance économiquement rationnelle, même avec un coût d'investissement important.
Comprendre le comportement dynamique de la pression (et pas seulement la formule statique) est essentiel pour quiconque conçoit ou dépanne des systèmes hydrauliques. La pression ne s’enclenche pas simplement. Il monte, culmine, oscille et se stabilise selon des schémas qui dépendent du type de pompe, de la vitesse de réponse de la vanne, de la longueur des conduites et de la compressibilité du fluide.
Lorsqu’une valve directionnelle se ferme rapidement, l’élan du fluide en mouvement n’a nulle part où aller. Le résultat est une pression transitoire – un pic – qui peut atteindre 2 à 5 fois la pression de fonctionnement en régime permanent en moins de 5 millisecondes. Un système fonctionnant à 200 bars peut voir des pics transitoires au-dessus de 500 bars. Ces pointes fatiguent les raccords de tuyaux, fissurent les blocs de collecteur et détruisent les joints au fil des cycles répétés. Les concepteurs y répondent avec des accumulateurs de pression (qui absorbent le pic d'énergie), des vannes à fermeture lente ou des clapets anti-retour pilotés avec des taux d'ouverture contrôlés.
Chaque système hydraulique doit avoir une soupape de surpression (PRV) réglée en dessous de la pression nominale du composant le plus faible. Si un actionneur atteint la fin de sa course alors que la pompe est toujours en marche, la pression augmenterait autrement jusqu'à ce que quelque chose se rompe. Le PRV s'ouvre lorsque la pression dépasse son point de consigne, contournant le flux vers le réservoir. Il ne s'agit pas d'une condition de fonctionnement normale : un PRV qui s'ouvre en permanence gaspille de l'énergie sous forme de chaleur et signale un problème de conception ou de fonctionnement du système. Une conception correcte achemine le flux du PRV uniquement lors de véritables événements de surcharge, le gardant fermé la grande majorité du temps.
Un accumulateur hydraulique est un récipient sous pression contenant un gaz préchargé (presque toujours de l'azote) séparé du fluide hydraulique par une vessie, un piston ou un diaphragme. Lorsque la pression du système dépasse la précharge du gaz, le fluide comprime le gaz et stocke l'énergie. Lorsque la pression chute – lors d’un pic de demande ou d’une panne de pompe – le gaz se dilate et repousse le fluide dans le circuit. Les accumulateurs remplissent trois fonctions principales : le stockage d'énergie pour compléter la demande de pointe, l'alimentation en pression d'urgence pour un déclenchement d'arrêt en toute sécurité et l'amortissement des pulsations. Un accumulateur à vessie de 20 L préchargé à 150 bars peut fournir un bref supplément de débit de 8 à 12 L à la pression du système, soit suffisamment pour effectuer un mouvement de vanne critique pour la sécurité, même après une panne de pompe.
Le fluide d’un système hydraulique n’est pas simplement un fluide de transmission de force. Il lubrifie simultanément toutes les surfaces mobiles à l'intérieur de la pompe, des vannes et des actionneurs, éloigne la chaleur des points chauds, protège les surfaces métalliques de la corrosion et suspend les particules de contamination jusqu'à ce qu'elles atteignent un filtre. Choisir le mauvais fluide ou le laisser se dégrader détruit les composants plus rapidement que presque tout autre facteur.
La viscosité est la propriété la plus critique des fluides. La plupart des groupes hydrauliques industriels spécifient une huile minérale ISO VG 46 — un grade de viscosité de 46 centistokes (cSt) à 40°C. Lorsque la température atteint 80 °C, la viscosité chute à environ 12 cSt ; à 20°C, elle peut être de 100 cSt ou plus. Un fonctionnement en dessous de la viscosité minimale provoque un contact métal sur métal et une usure rapide ; un fonctionnement au-dessus de la viscosité maximale provoque une cavitation, une réponse lente et un vide d'entrée de pompe élevé. La plupart des systèmes ciblent 25 à 54 cSt à l'entrée de la pompe pour un équilibre optimal.
Des compteurs de particules, des capteurs d'humidité et des analyseurs de viscosité sont désormais régulièrement installés sur les plus grandes unités hydrauliques dans le cadre des programmes de surveillance de l'état. Les compteurs de particules en ligne échantillonnant le fluide de la conduite de retour peuvent détecter la détérioration d'un roulement de pompe des semaines avant qu'il ne tombe en panne de manière catastrophique, ce qui se traduit par des fenêtres de maintenance planifiées plutôt que par des arrêts d'urgence. Une teneur en eau supérieure à 0,05 % dans l'huile minérale émulsionne le fluide, détruit le film d'huile sur les surfaces d'appui et favorise la rouille. Il a été démontré que même 500 ppm (0,05 %) d'eau réduisent la durée de vie des roulements à rouleaux jusqu'à 75 %.
Tous les systèmes hydrauliques ne sont pas configurés de la même manière. L'architecture du circuit détermine l'efficacité avec laquelle l'énergie est utilisée, la réactivité du système et la façon dont il gère les demandes simultanées de plusieurs actionneurs.
Dans un système à centre ouvert, le fluide circule continuellement vers le réservoir à travers les vannes directionnelles lorsqu'aucun actionneur ne bouge. C'est simple et peu coûteux, mais cela gaspille continuellement de l'énergie. Dans un système à centre fermé, le débit de la pompe n'est utile que lorsque les actionneurs sont inactifs. La pompe doit donc être soit déchargée, arrêtée, soit le système doit être équipé d'une pompe à cylindrée variable à compensation de pression qui réduit le débit à un débit proche de zéro. Les HPU industriels modernes utilisent presque exclusivement des circuits à centre fermé avec des pompes à cylindrée variable , réduisant ainsi la consommation d'énergie au ralenti de 60 à 85 % par rapport aux alternatives à centre ouvert à cylindrée fixe.
Un système hydraulique à détection de charge (LS) surveille en permanence la pression requise par l'actionneur le plus demandé et commande à la pompe de fournir juste assez de pression et de débit pour répondre à cette demande, plus une petite marge (généralement 15 à 25 bars au-dessus de la pression de charge). La pompe ne fonctionne jamais plus fort que nécessaire. Les systèmes de détection de charge sont standard sur les équipements mobiles modernes (pelles, grues, machines agricoles) où la charge varie considérablement d'une seconde à l'autre et où le rendement énergétique a un impact direct sur les économies d'exploitation. Une pelle à détection de charge peut consommer 15 à 25 % de carburant en moins qu'une machine équivalente à pression fixe pour le même cycle de service.
Les systèmes électrohydrauliques remplacent l'actionnement mécanique ou piloté-hydraulique des vannes par des solénoïdes électroniques, des vannes proportionnelles ou des servovannes contrôlées par des automates programmables ou des contrôleurs de mouvement dédiés. Cela permet des profils de force et de position programmables, l'enregistrement des données, les diagnostics de pannes et l'intégration avec les réseaux d'automatisation industriels. Dans les machines de moulage par injection, la servocommande électrohydraulique maintient la pression d'injection à ± 1 bar du point de consigne et la position à 0,05 mm près — des capacités qui transforment la qualité et la répétabilité du produit. L'unité de puissance hydraulique de ces installations intègre généralement des moteurs à entraînement à vitesse variable (VSD), dont la vitesse du moteur électrique suit directement la demande, réduisant ainsi la consommation d'énergie de 30 à 50 % par rapport aux conceptions HPU à vitesse fixe.
La pression hydraulique apparaît dans un plus grand nombre d’industries que la plupart des gens ne le pensent. La densité de force et la contrôlabilité fournies par l’hydraulique ne sont tout simplement pas reproduites par aucune autre technologie à un coût et à une échelle comparables.
Lorsqu'un système hydraulique fonctionne mal ou tombe en panne, les symptômes semblent souvent similaires en surface : actionneurs lents, mouvements irréguliers, bruit excessif, surchauffe - mais les causes profondes diffèrent. Un mauvais diagnostic conduit au remplacement de composants coûteux qui ne constituent pas le véritable problème.
Les causes possibles incluent une pompe usée avec des fuites internes élevées (vérifiez l'efficacité volumétrique - tout ce qui est inférieur à 85 % sur une pompe à piston indique une usure), une soupape de surpression réglée trop bas ou bloquée partiellement ouverte, une usure interne du tiroir de vanne permettant une fuite entre les orifices, ou une défaillance du joint de cylindre contournant le fluide du côté haute pression du piston vers le côté tige. Un test de pression systématique à chaque étage du circuit — sortie de pompe, post-vanne, au niveau de l'actionneur — isole rapidement le défaut.
Le fluide hydraulique au-dessus de 65-70°C se dégrade rapidement. La durée de vie du fluide diminue de moitié à chaque augmentation de 10°C au-dessus de 60°C. La génération de chaleur est toujours causée par une chute de pression à travers une restriction : une vanne partiellement fermée, un filtre obstrué, une conduite sous-dimensionnée ou une soupape de décharge qui s'ouvre trop souvent. Si l'échangeur de chaleur fonctionne continuellement à pleine capacité, le système présente un problème fondamental d'efficacité énergétique. , pas seulement un problème de refroidissement. Les pompes à cylindrée variable, les commandes à détection de charge et les conduites correctement dimensionnées s'attaquent à la cause profonde du problème. l'ajout d'un refroidisseur plus grand ne traite que le symptôme.
La cavitation se produit lorsque la pression locale du fluide chute en dessous de sa pression de vapeur, formant des bulles de vapeur qui implosent violemment lorsque la pression revient – générant un bruit comme celui du gravier dans une boîte de conserve et érodant les surfaces métalliques à des vitesses de plusieurs microns par heure. L'aération introduit des bulles d'air provenant de la mousse du réservoir, d'un joint de conduite d'aspiration qui fuit ou d'un faible niveau de liquide. Ces deux conditions détruisent rapidement les pompes et provoquent un comportement spongieux et imprévisible des actionneurs. Un vide à l’entrée de la pompe supérieur à 0,3 bar (225 mmHg) est un indicateur précoce fiable d’un risque de cavitation naissant.
La défaillance des joints de tige de vérin, des raccords de flexibles et des faces du corps de vanne constitue le problème hydraulique le plus visible. Même une petite fuite externe – 1 goutte par seconde – équivaut à environ 2 à 3 litres par jour et plus de 700 litres par an. Au-delà du coût du fluide, les fuites externes créent des risques d'incendie (l'huile atomisée sur une surface chaude s'enflamme à environ 150°C pour l'huile minérale), de contamination environnementale et de glissement. La plupart des défaillances des joints sont dues à des transitoires de pression excessives, à un fluide contaminé attaquant les élastomères du joint ou à une sélection incorrecte du matériau de joint pour le type de fluide.
L’hydraulique a toujours été critiquée pour sa faible efficacité énergétique par rapport aux entraînements électriques. Cette critique était valable pour les systèmes à cylindrée fixe et à vitesse fixe où la pompe fonctionnait à pleine capacité quelle que soit la demande. Les conceptions modernes d'unités de puissance hydraulique ont considérablement comblé cet écart grâce à des pompes à cylindrée variable, des moteurs d'entraînement à vitesse variable, des commandes à détection de charge et des circuits de régénération.
Un entraînement hydraulique à vitesse variable asservi – combinant un servomoteur avec une pompe à cylindrée fixe – peut égaler l'efficacité énergétique d'un entraînement électrique direct sur de nombreux cycles de service tout en conservant la densité de force, la conformité et la tolérance aux surcharges du système hydraulique. Dans le moulage par injection, les projets de modernisation VSD-HPU montrent systématiquement des économies d'énergie de 40 à 60 % par rapport aux anciennes installations HPU à vitesse fixe, avec des périodes d'amortissement de 18 à 36 mois.
Les circuits hydrauliques régénératifs récupèrent l’énergie lors de la rétraction du cylindre – particulièrement utile dans les applications de presse verticale où un vérin lourd descend sous l’effet de la gravité. En acheminant le flux de retour via un moteur hydraulique connecté à l'arbre de la pompe, les systèmes récupèrent 20 à 40 % de l'énergie potentielle qu'un circuit conventionnel déverserait simplement sous forme de chaleur à travers une soupape de décharge.
L'accumulateur hydraulique joue également un rôle d'efficacité : en stockant l'énergie pendant les périodes de faible demande et en la libérant pendant les périodes de pointe, un accumulateur correctement dimensionné permet à un HPU plus petit et plus efficace de servir la même charge de pointe, réduisant ainsi simultanément les coûts d'investissement et les coûts énergétiques de fonctionnement.
Un système hydraulique bien entretenu atteint régulièrement 20 à 30 ans de durée de vie productive. Les systèmes négligés tombent en panne prématurément, entraînant souvent des dommages collatéraux coûteux : une pompe cavitaire qui détruit les vannes en aval lors du même événement de défaillance, ou une servovalve contaminée qui raye son propre alésage et transmet des copeaux abrasifs au composant suivant.
La maintenance proactive d'une unité de puissance hydraulique est presque toujours moins chère que la réparation réactive. Le remplacement d'une pompe sur un HPU de 200 kW peut coûter entre 8 000 et 15 000 £ en pièces et en main d'œuvre. La perte de production lors d'arrêts imprévus en attente de pièces et d'ingénieurs dépasse généralement 50 000 £ par jour dans les industries à processus continu, ce qui rend les programmes de maintenance préventive même agressifs très rentables.
Cette unité de puissance hydraulique est spécialement conçue pour tous les transpalettes électriques. Elle se compose d'une pompe à engrenages haute t...
Voir les détails
Ce groupe hydraulique est spécialement conçu pour les remorques à benne basculante. Il est intégré par une pompe à engrenages haute pression, une m...
Voir les détails

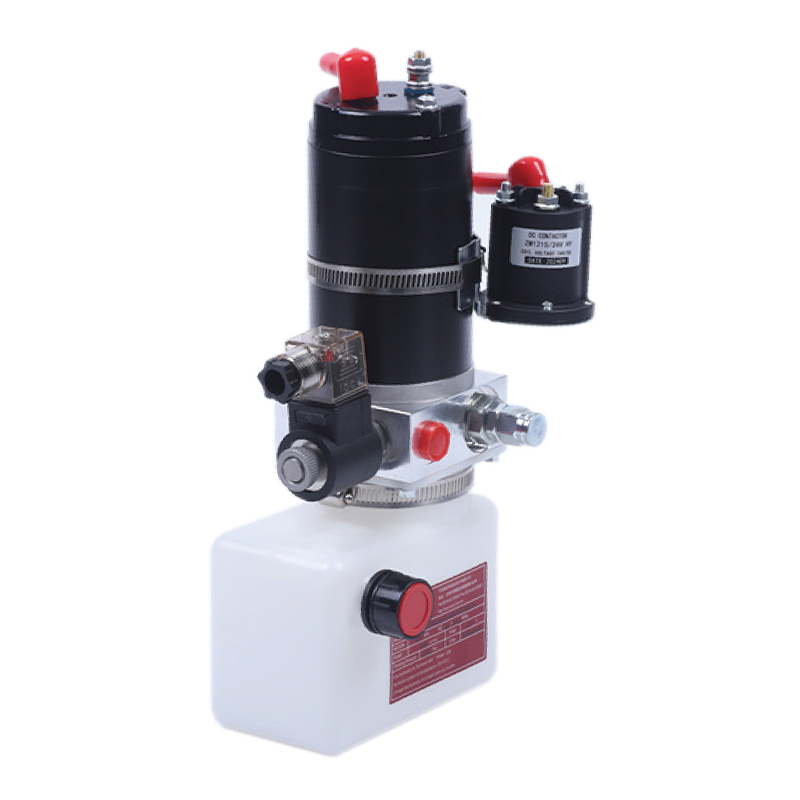

Cette unité de puissance DC à double effet est un système hydraulique intégré conçu pour divers équipements nécessitant un entraînement hydraulique...
Voir les détails
Cette unité de puissance hydraulique est contrôlée par un moteur sans balais et peut être divisée en entraînements externes et internes en fonction...
Voir les détails
Cette unité de puissance hydraulique est conçue pour les plateformes élévatrices à ciseaux et intègre une pompe à engrenages haute pression, un mot...
Voir les détails

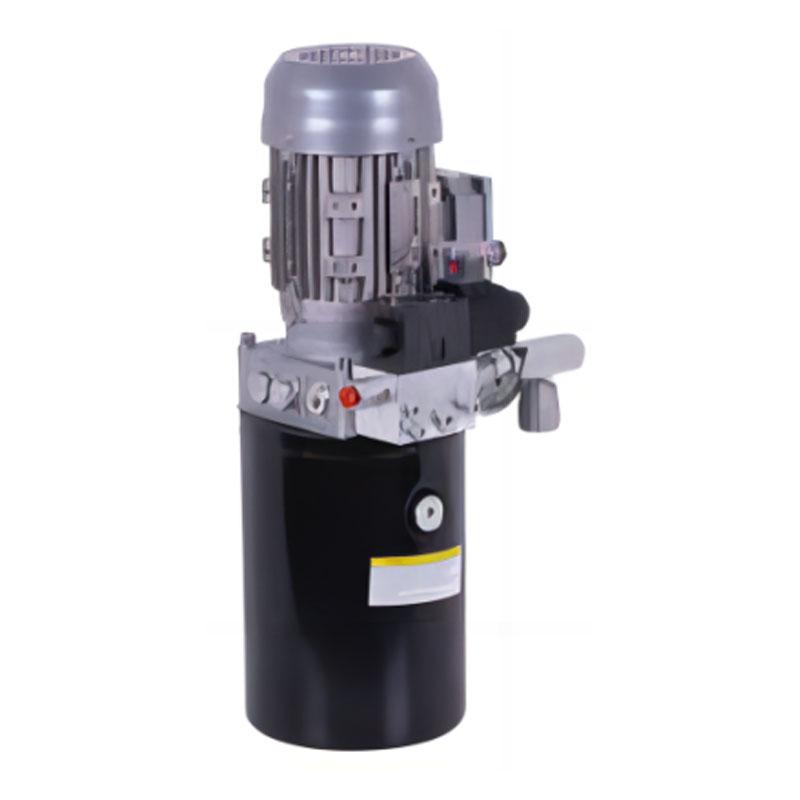

Cette unité de puissance hydraulique est conçue spécifiquement pour les cylindres de coupe de machines-outils CNC et peut fournir une puissance et ...
