Refroidissement liquide expliqué
Qu'est-ce que le refroidissement CDU et pourquoi c'est important en ce moment
Refroidissement du CDU — la pratique consistant à utiliser un Unité de distribution de liquide de refroidissement pour réguler la température, la pression et le débit du liquide de refroidissement à l'intérieur d'un centre de données - est passé d'une option de niche à l'architecture par défaut pour toute installation gérant des charges de travail d'IA ou de calcul haute performance. La réponse est simple : le refroidissement par air atteint environ 8 kW par rack, tandis que les racks de formation IA modernes exécutant des clusters GPU de nouvelle génération dépassent régulièrement 130 kW par rack, avec certains déploiements refroidis par liquide fonctionnant au-dessus de 250 kW par rack (Aulank Pump, 2026). Un CDU comble le fossé entre la chaleur générée par le matériel informatique et le système d’eau des installations qui rejette finalement cette chaleur vers le monde extérieur.
À la base, un CDU crée une boucle secondaire isolée – distincte de l’eau réfrigérée de l’installation – et fait circuler le liquide de refroidissement à travers des plaques froides montées directement sur les CPU et les GPU. La chaleur absorbée par le liquide de refroidissement traverse un échangeur de chaleur à plaques interne et retourne dans la boucle de l'installation. Le CDU gère également la gestion du point de rosée, la filtration, l'équilibrage des débits et la détection des fuites. Sans un CDU correctement dimensionné et mis en service, un rack refroidi par liquide ne peut pas fonctionner en toute sécurité.
1,82 milliard de dollars Valeur marchande projetée de la CDU d’ici 2032 (TCAC 23,5 %)
250 kW Charge thermique par rack dans les clusters d'IA haute densité (2026)
2,6 MW Capacité maximale des nouvelles plates-formes CDU de classe entreprise (DCX, 2026)
Comment fonctionne le refroidissement CDU : la boucle hydraulique complète
Comprendre le refroidissement des CDU nécessite de comprendre que chaque installation implique au moins deux circuits de fluide distincts. Le circuit primaire, souvent appelé système d'eau d'installation (FWS), est alimenté par les refroidisseurs ou les tours de refroidissement du bâtiment. Le circuit secondaire, appelé Technologie Cooling System (TCS), est la boucle qui touche réellement l’équipement informatique. La CDU est à l’interface.
La relation entre les boucles primaire et secondaire
Les deux boucles sont isolées hydrauliquement par un échangeur thermique à plaques situé à l'intérieur du CDU. Cette isolation n'est pas négociable : l'eau des installations contient souvent des produits chimiques de traitement, des particules ou des variations de pression qui pourraient endommager les plaques froides ou les interfaces des puces. L'échangeur thermique à plaques interne du CDU permet le transfert de chaleur du côté TCS vers le côté FWS sans aucun mélange de fluide. Selon les directives ASHRAE citées dans plusieurs livres blancs des fabricants de CDU, la température d'alimentation du TCS doit être maintenue au-dessus du point de rosée du centre de données pour éviter la condensation sur les composants électroniques – généralement 17 à 22 °C selon les conditions ambiantes.
La force de pompage qui propulse le liquide de refroidissement à travers la boucle secondaire provient de ce que les ingénieurs appellent communément un Groupe hydraulique à courant continu — un ensemble compact combinant un moteur à courant continu sans balais, une pompe à turbine ou de type vortex et un contrôleur d'entraînement à fréquence variable (VFD). Dans les conceptions CDU en rack modernes, l'espace est mesuré en unités de rack (U), et les notes techniques publiées par Panasonic décrivent l'installation de trois ensembles de pompes dans un espace interne de 4U (178 mm), tout en fournissant un débit de 70 litres par minute, soit une amélioration de 75 % par rapport aux conceptions précédentes de 40 L/min obtenues grâce à l'analyse du champ magnétique et à l'optimisation de la dynamique des fluides (Panasonic, 2025).
L’approche des groupes hydrauliques à courant continu domine les conceptions de moteurs à courant alternatif en 2025-2026 pour trois raisons. Premièrement, les moteurs CC sans balais éliminent l’usure du collecteur qui réduit la durée de vie dans les environnements de centres de données à forte humidité. Deuxièmement, le contrôle à vitesse variable – disponible via des signaux PWM ou analogiques 0-10 V – permet au contrôleur CDU de moduler le débit avec précision en réponse aux changements de température des puces sans faire fonctionner les pompes à pleine puissance pendant les périodes de faible charge. Troisièmement, la compatibilité des bus 12 V CC et 48 V CC signifie que l'ensemble de pompe peut puiser directement à partir de la distribution d'énergie du rack de serveur sans avoir besoin d'un transformateur abaisseur CA séparé (Moog CoreMotion, 2025).
Les conceptions à entraînement magnétique (construction sans joint) sont de plus en plus obligatoires dans les boucles secondaires directement sur puce, car toute fuite de fluide adjacente à l'électronique sous tension est un événement de perte matérielle plutôt qu'un problème de gestion. Le guide de sélection 2026 d'Aulank Pump indique que les conceptions centrifuges à garniture mécanique sont « de plus en plus absentes des nouvelles conceptions CDU » étant donné les taux de défaillance inacceptables des joints sur les boucles secondaires sous pression de 4 à 6 bars.
Filtration, capteurs et contrôle intelligent
Au-delà de la pompe et de l'échangeur de chaleur, un CDU intègre plusieurs sous-systèmes. Les cartouches de filtration d'une épaisseur comprise entre 0,2 et 50 microns éliminent les particules qui autrement pourraient rayer les microcanaux de la plaque froide ou bloquer les orifices du collecteur. Des capteurs de pression, de température et de pression différentielle situés des deux côtés de l'échangeur thermique alimentent un API ou un contrôleur intégré. Ce contrôleur exécute les algorithmes en boucle fermée qui règlent la vitesse de la pompe, modulent les vannes de régulation et les alarmes incendie si une excursion ou une fuite du point de rosée est détectée. Les plates-formes d'entreprise telles que la gamme DCX ECDU prennent en charge les interfaces OPC UA, MQTT, BACnet IP et SNMP, permettant au CDU de s'intégrer directement aux systèmes de gestion de bâtiment (BMS) ou aux plates-formes de gestion d'infrastructure de centre de données (DCIM) (DCX, 2026).
Types de configurations de refroidissement CDU
Le refroidissement du CDU n'est pas un produit unique ; il couvre un large éventail de facteurs de forme adaptés à la densité des racks, à l'espace au sol disponible et à l'infrastructure d'eau des installations existantes. Les trois configurations dominantes en 2025-2026 sont les CDU en rack, les CDU en rangée et les skids CDU centralisés.
■
CDU en rack
Installé directement à l'intérieur du rack de serveur, généralement dans un châssis 4U à 8U en bas ou à l'arrière. Idéal pour le refroidissement localisé d’un seul rack. Les ensembles de pompes de Panasonic constituent un choix de composants de premier plan pour ce format. La capacité est généralement de 30 à 200 kW par unité. Idéal pour les locataires de colocation qui ne peuvent pas modifier l’infrastructure des installations partagées.
■
CDU en rangée
Positionné à l'extrémité ou entre les rangées de racks, desservant plusieurs racks via un réseau de distribution multiple. Il s'agit du format utilisé par la plupart des plates-formes CDU d'entreprise, notamment la série Eaton ROL2300 (jusqu'à 2,3 MW) et la série DCX ECDU (600 kW à 2,6 MW). Les groupes de pompes redondantes (N 1 ou 2N) sont standards. Adapté aux data halls hyperscale et des grandes entreprises.
■
Skid CDU centralisé
Un grand skid hydraulique pré-assemblé installé dans une salle mécanique ou un couloir technique, desservant l'ensemble d'un hall informatique ou d'une zone de refroidissement. Les skids centralisés de Supreme Integrated Technology, par exemple, utilisent deux groupes pompe-moteur de 125 HP avec des VFD Danfoss et des échangeurs de chaleur spécialement conçus. La capacité peut atteindre 5 à 8 MW lorsqu'elle est associée à des unités de distribution d'installation (FDU) au niveau de l'installation. Idéal pour les nouvelles constructions hyperscale.
Comparaison des types de configuration de refroidissement CDU par paramètres de déploiement clés | Configuration | Capacité typique | Meilleure application | Type de pompe Commun | Modèle de redondance |
| CDU en rack | 30 à 200 kW | Rack unique, colocation | DC sans balais, entraînement magnétique | Groupes motopompes N 1 |
| CDU en rangée | 200 kW – 2,6 MW | Multi-rack, entreprise, HPC | Centrifuge / contrôlé par VFD | 2×50% ou N 1 |
| Skid centralisé | 2,5 MW – 8 MW | Des halls de données entiers à grande échelle | Centrifuge haute puissance, Danfoss VFD | Chemins primaires 2N ou doubles |

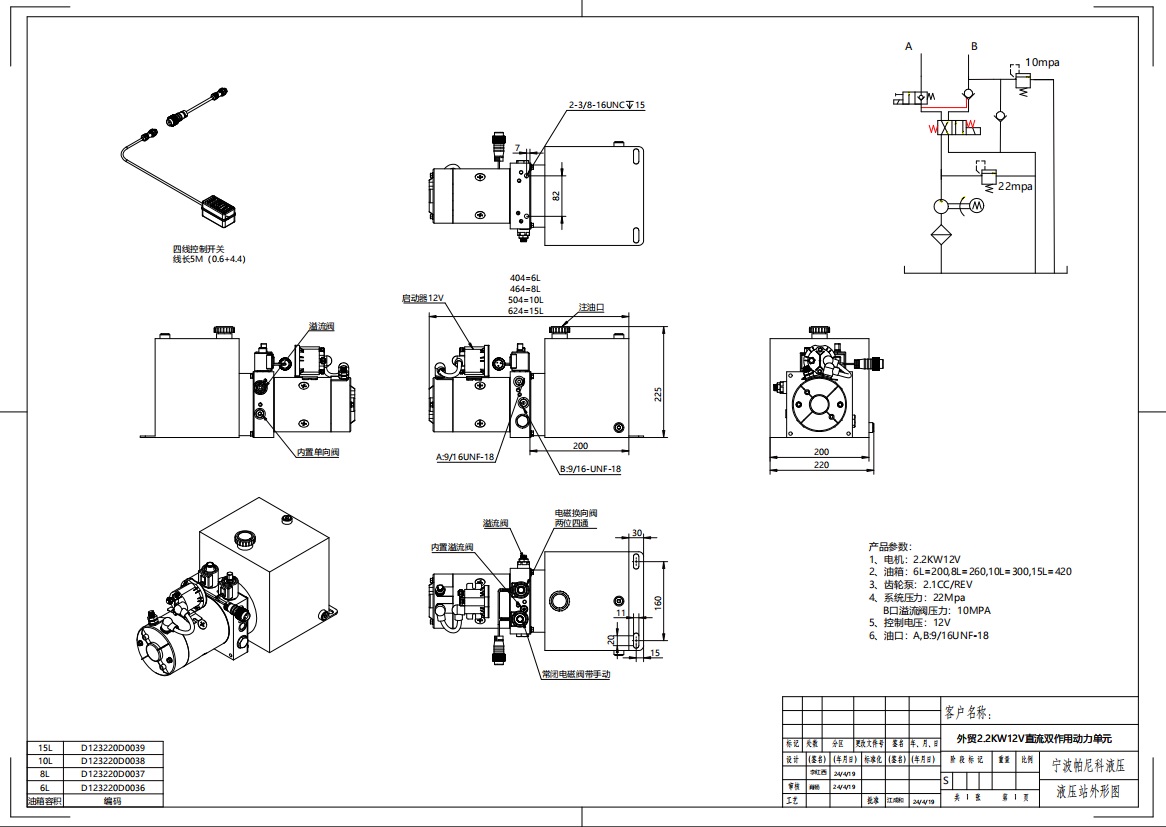

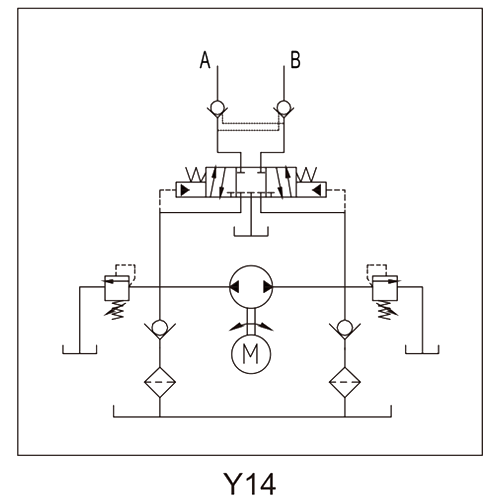

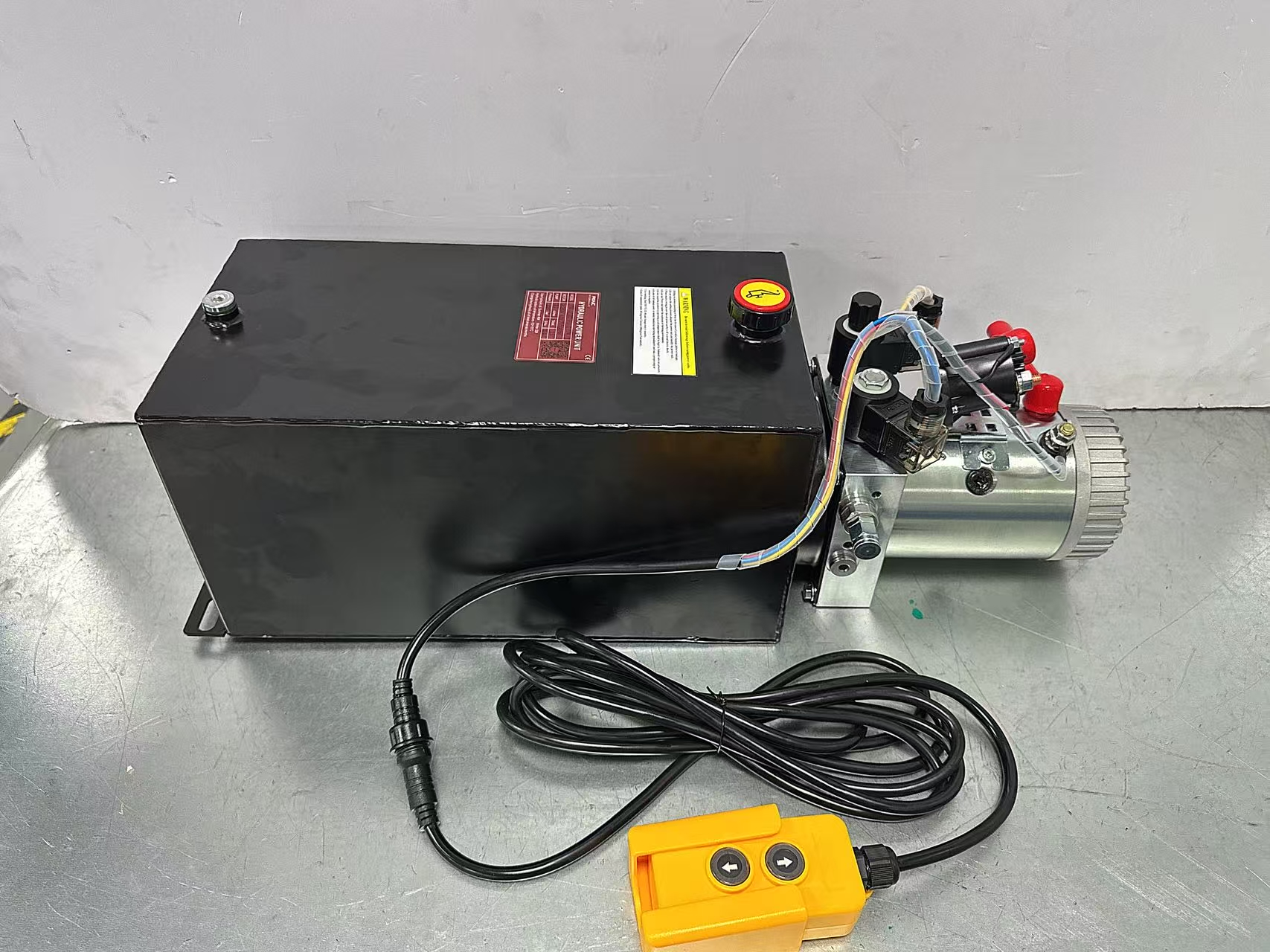

Sélection d'unités de puissance hydraulique CC pour les systèmes de refroidissement CDU
La sélection de la bonne unité de puissance hydraulique CC pour une application de refroidissement CDU implique d'équilibrer cinq paramètres interdépendants : le débit, la pression de refoulement, l'efficacité du moteur, les limites de bruit et la compatibilité du liquide de refroidissement. Une erreur dans l’une de ces situations peut compromettre la disponibilité du système ou accélérer l’usure des composants.
01
Exigences de débit
Le débit dans les boucles secondaires du CDU est déterminé par la charge thermique et l'augmentation de température autorisée à travers les plaques froides. Un point de conception courant est un différentiel de température (deltaT) de 10 à 12 K du côté secondaire. Pour un rack de 200 kW à 10 K deltaT utilisant de l'eau (chaleur spécifique ~4,18 kJ/kg·K), le débit requis est d'environ 4,8 L/s ou 288 L/min. Les ensembles de groupes hydrauliques CC en rack de Panasonic atteignent 70 L/min par pompe ; trois unités en parallèle donnent 210 L/min pour un seul rack — suffisant pour les racks jusqu'à environ 150 kW à un deltaT de 10 K.
02
Pression de refoulement et plaques froides à microcanaux
Les plaques froides GPU à microcanaux modernes introduisent des chutes de pression importantes - souvent de 0,5 à 1,5 bar par plaque froide - et un collecteur à rack complet distribuant le flux à 8 à 16 plaques froides peut exiger 3 à 5 bars de hauteur disponible de l'unité de puissance hydraulique CC. Les pompes hydrauliques à vortex (turbine régénérative) fournissent par nature une hauteur de chute élevée à un débit modéré, c'est pourquoi elles sont devenues le choix courant pour les applications de boucle secondaire CDU. Les niveaux de pulsation doivent rester inférieurs à 2 % crête à crête pour éviter les vibrations induites par l'écoulement sur les structures en cuivre à plaques froides.
03
Efficacité du moteur et contrôle de vitesse variable
Un moteur à courant continu sans balais à haut rendement entraînant une turbine à couplage magnétique peut atteindre des rendements de moteur de 85 à 92 % sur toute la plage de vitesse de fonctionnement. L'intégration VFD réduit la consommation d'énergie de la pompe de 30 à 50 % pendant les périodes de charge partielle par rapport au fonctionnement à vitesse fixe. La plate-forme CoreMotion de Moog prend en charge le fonctionnement en 12 V CC, 48 V CC et 230/240 V CA à partir du même corps de pompe physique — un avantage dans les installations en transition vers la distribution d'énergie en rack 48 V, qui devient la norme dans les environnements hyperscale.
04
Bruit et vibrations
Les CDU en rangée et en rack sont installés dans les halls de données où les émissions acoustiques affectent les conditions de travail des techniciens. Les groupes hydrauliques CC à entraînement magnétique avec construction sans joint sont nettement plus silencieux que les alternatives à pompe à engrenages ou à palettes, car il n'y a pas de contact métal sur métal dans le trajet du fluide. Plusieurs fabricants de CDU (dont TOPSFLO) citent des niveaux de bruit inférieurs à 45 dB(A) au débit nominal, ce qui permet un déploiement dans des environnements à usage mixte ou adjacents à des bureaux où les unités de refroidissement à air basées sur CRAC seraient inacceptables.
05
Compatibilité du liquide de refroidissement
La plupart des boucles secondaires CDU fonctionnent avec de l'eau déionisée ou un mélange propylène glycol-eau (généralement PG25 — 25 % de propylène glycol en volume) pour la protection contre le gel. Les pièces en contact avec le produit doivent être en acier inoxydable 316L ou scellées EPDM/PTFE pour résister à la corrosion. Certains secondaires de refroidissement par immersion utilisent des hydrocarbures synthétiques ou des fluides fluorés avec des viscosités comprises entre 5 et 15 cP à la température de fonctionnement ; ceux-ci nécessitent une pompe hydraulique conçue pour des fluides de faible densité et à faible tension superficielle, et la valeur nominale du boîtier du moteur de l'unité de puissance hydraulique à courant continu doit correspondre à la catégorie d'inflammabilité du fluide, le cas échéant.
Croissance du marché du refroidissement CDU et données de l’industrie
Les chiffres derrière l’adoption du refroidissement CDU reflètent un changement structurel dans la façon dont les centres de données sont construits et alimentés. Selon Intel Market Research (2025), le marché mondial des CDU haute puissance était évalué à 414 millions de dollars en 2024 et devrait atteindre 1,824 milliard de dollars d'ici 2032, ce qui représente un taux de croissance annuel composé de 23,5 %. Le segment hyperscale a capturé 77 % des parts de marché en 2025, confirmant que les plus grands fournisseurs de cloud sont la principale force derrière la demande de CDU.
Adoption de la conduite à densité de crémaillère
Le lien entre la densité de puissance des racks et la nécessité du CDU est direct. Les données du rapport 2024 sur l'état des centres de données de l'Association for Computer Operations Management (AFCOM) montrent que la densité moyenne des racks est passée de 6,1 kW par rack en 2017 à 12,0 kW par rack en 2024. Le rapport d'Omdia de 2024 prévoit que les densités moyennes atteindront 20 kW par rack d'ici 2030. Cependant, les clusters de formation en IA sont déjà bien au-delà de cette courbe : le guide industriel 2026 d'Aulank Pump documente racks dépassant 130 kW pour les déploiements NVIDIA Blackwell GB200/GB300, et certaines configurations dépassent 250 kW par rack. À ces niveaux, le refroidissement par air est non seulement inefficace, mais physiquement insuffisant.
Les 55 % de professionnels des centres de données qui anticipent une croissance continue de la densité (enquête Uptime Institute 2024, 721 répondants) ne spéculent pas ; ils documentent une tendance déjà visible dans les feuilles de route des puces. Les accélérateurs de nouvelle génération de NVIDIA ont publié des chiffres TDP supérieurs à 700 W par puce, et les plateaux complets de 8 GPU fonctionnent au-dessus de 6 kW dans un châssis qui occupe 6U d'espace rack, soit plus de 1 kW par unité de rack avant l'ajout de pertes de stockage, de mise en réseau ou d'alimentation électrique redondante.
Source : AFCOM Etat du Data Center 2024 ; Guide de sélection de la pompe Aulank 2026 CDU
Efficacité de refroidissement du CDU : impact du PUE et heures de refroidissement gratuit
L'une des raisons les plus convaincantes de déployer le refroidissement CDU aux côtés d'une unité de puissance hydraulique CC bien choisie est l'amélioration mesurable de l'efficacité de l'utilisation de l'énergie (PUE). Le PUE est le rapport entre la puissance totale de l’installation et la puissance de l’équipement informatique ; un PUE de 1,0 est parfait, tandis qu'une installation refroidie par air typique fonctionne entre 1,4 et 1,8. Les installations refroidies par liquide avec des installations CDU optimisées atteignent régulièrement des valeurs PUE de 1,1 à 1,2, selon les données publiées par les principaux fournisseurs de CDU, notamment Vertiv et nVent.
Refroidissement par eau chaude et refroidissement gratuit étendu
Les échangeurs de chaleur à plaques de classe AT3 utilisés dans les principales plates-formes CDU (y compris la série ECDU de DCX) permettent des températures d'approche nettement plus strictes que les conceptions conventionnelles, permettant à l'eau d'alimentation de l'installation d'être aussi chaude que 45°C tout en évacuant la chaleur des boucles secondaires fonctionnant à 35-40°C. Ceci est important car cela augmente le nombre d'heures par an pendant lesquelles un un refroidisseur sec ou une tour de refroidissement peut rejeter la chaleur sans faire fonctionner un refroidisseur — les heures dites de refroidissement gratuit. Dans un climat tempéré, un système CDU évalué à 45 °C peut fonctionner sans refroidisseur pendant 6 000 à 8 000 heures par an, contre environ 2 000 heures pour un système à eau glacée conventionnel nécessitant une eau d'alimentation à 7 °C (documentation DCX ECDU, 2026).
Intégration de la récupération de chaleur
Certaines plates-formes de refroidissement CDU vont encore plus loin en intégrant un troisième échangeur de chaleur ou une pompe à chaleur pour augmenter la température de la chaleur récupérée afin de l'utiliser dans le chauffage urbain ou dans les systèmes CVC des bâtiments. La documentation CDU de WKM-Michel décrit des systèmes capables de produire des températures de sortie adaptées aux réseaux de chaleur basse température, avec en option une technologie de pompe à chaleur pour augmenter encore le niveau de température. Cela transforme le centre de données d'une source de chaleur pure en un fournisseur d'énergie partiel - une trajectoire alignée sur les directives de développement durable de l'UE exigeant que les centres de données au-dessus de certains seuils de puissance signalent et réduisent progressivement les rejets de chaleur perdue.
Filtration à flux latéral et longévité des fluides
Un facteur d'efficacité secondaire qui est souvent sous-estimé lors de la sélection du CDU est la propreté du liquide de refroidissement. Les particules supérieures à 10 microns peuvent rayer les surfaces des plaques froides à microcanaux, augmentant ainsi la résistance thermique au fil du temps. Les plates-formes CDU avec filtration par injection latérale continue — telles qu'utilisées dans les conceptions de patins centralisés de Supreme Integrated Technology — maintiennent le nombre de particules à un faible niveau sans nécessiter l'arrêt du système pour les changements de filtre. La réduction de la dégradation de la résistance thermique qui en résulte prolonge l'intervalle entre les remplacements des plaques froides et maintient les coefficients de transfert de chaleur conçus tout au long du cycle de vie du serveur.
Considérations relatives à l'installation et à la mise en service du système de refroidissement du CDU
Même un système CDU bien spécifié ne fonctionnera pas correctement si l'installation et la mise en service ne suivent pas la séquence correcte. Les erreurs les plus courantes observées lors des déploiements sur le terrain concernent l'entraînement de l'air dans la boucle secondaire, des points de consigne de point de rosée incorrects et une mise en service inadéquate des paramètres VFD de l'unité de puissance hydraulique CC.
Rinçage et purge d'air
La boucle secondaire doit être rincée avec le liquide de refroidissement spécifié (généralement de l'eau déionisée à une résistivité mesurée supérieure à 0,5 MΩ·cm) avant de connecter des plaques froides. Les poches d'air dans les microcanaux des plaques froides créent des points chauds et peuvent provoquer une ébullition locale même lorsque le liquide de refroidissement en vrac est bien en dessous de la température de saturation. Des points de purge d'air automatiques doivent être installés à tous les points hauts du collecteur, et l'orifice de ventilation du CDU doit être cyclé pendant le remplissage. Les plates-formes CDU pré-canalisées comme le modèle DCX ECDU Entry comprennent des collecteurs d'alimentation/retour intégrés avec des points de purge d'air intégrés qui peuvent réduire le travail de tuyauterie sur site jusqu'à 60 % par rapport aux constructions composant par composant.
Mise en service du point de consigne du point de rosée
L'algorithme de gestion du point de rosée du contrôleur CDU prend des mesures de température et d'humidité relative à partir de capteurs situés à l'intérieur du hall de données et calcule la température plancher d'alimentation en liquide de refroidissement. Si la salle de données fonctionne à 24 °C et 45 % d'humidité relative, le point de rosée est d'environ 11,5 °C et le CDU doit maintenir l'alimentation secondaire au-dessus d'au moins 13 °C avec une marge de sécurité appropriée. Les erreurs de placement du capteur (par exemple, le positionnement du capteur d'humidité à proximité d'un flux d'air en carrelage perforé plutôt que dans le flux d'air de retour) entraînent des alarmes persistantes ou, pire encore, des événements de condensation non détectés.
Réglage VFD de l'unité de puissance hydraulique CC
Le variateur de fréquence contrôlant le groupe hydraulique DC du CDU doit être réglé sur la courbe hydraulique réelle de la boucle secondaire installée. Les réglages de vitesse excessifs provoquent une pression excessive au niveau des entrées de la plaque froide, risquant ainsi l'extrusion du joint ou l'endommagement du connecteur. Les réglages de sous-vitesse réduisent le débit et permettent à la température des puces d'augmenter pendant les charges de travail maximales. La plupart des protocoles de mise en service du CDU impliquent d'enregistrer la vitesse de la pompe, la pression différentielle et les températures d'entrée/sortie à plusieurs points de fonctionnement et de vérifier que le transfert de chaleur calculé correspond au point de conception thermique du serveur à ± 5 % près.
Test de redondance
Avant de déclarer un système de refroidissement CDU opérationnel, chaque groupe motopompe redondant doit être testé isolément. Pour les configurations N 1, la pompe primaire est arrêtée tout en vérifiant que l'unité de secours démarre pendant le temps de commutation automatique (généralement inférieur à 3 secondes) et que la température d'alimentation de la plaque froide ne dépasse pas le point de consigne de déclenchement pendant la transition. Pour les configurations 2N, les deux trains circulent simultanément pour vérifier une répartition équilibrée du débit à travers le collecteur, puis chaque train est isolé à son tour.
Refroidissement CDU par rapport aux approches alternatives de refroidissement liquide
Le refroidissement direct sur puce basé sur CDU est la forme de refroidissement liquide la plus largement déployée dans les centres de données, mais il existe aux côtés des échangeurs de chaleur à porte arrière (RDHx), de l'immersion monophasée et de l'immersion biphasée. Chacun a un rôle différent et les exigences des unités de puissance hydraulique à courant continu diffèrent considérablement selon les approches.
Comparaison des technologies de refroidissement liquide pour les applications de centres de données (2025-2026) | Technology | Taux de captage de chaleur | Modification du serveur requise | Rôle de l’unité hydraulique DC | Puissance maximale du rack prise en charge |
| CDU directement sur puce | 60 à 80 % de la chaleur de la grille | Plaques froides sur CPU/GPU requises | Pilote de boucle secondaire primaire | 250 kW |
| Échangeur de chaleur de porte arrière (RDHx) | 40 à 60 % de la chaleur de la grille | Aucune modification du serveur | Circulation de l’eau des installations | ~60 kW (limitation côté air) |
| Immersion monophasée | Jusqu'à 98 % de la chaleur du rack | Cartes nues dans un réservoir diélectrique | Pompe de circulation diélectrique | 300 kW |
| Immersion en deux phases | Jusqu'à 98 % de la chaleur du rack | Planches nues dans un liquide bouillant | Pompe d'appoint/condensat à faible consommation | 500 kW |
La raison pour laquelle le refroidissement direct sur puce du CDU domine les déploiements actuels, bien qu'il ne capte que 60 à 80 % de la chaleur du rack (la chaleur résiduelle s'échappant par convection des composants non refroidis par liquide, tels que les modules DIMM, le stockage et les alimentations, est gérée par de l'air supplémentaire) est la combinaison de la compatibilité des serveurs et de la familiarité opérationnelle. Contrairement aux systèmes à immersion, les racks refroidis par CDU conservent un châssis de serveur standard, des procédures de maintenance standard et une couverture de garantie standard des fabricants de serveurs, un facteur important pour les acheteurs d'entreprise disposant de grandes bases installées.
Entretien des systèmes de refroidissement CDU et des unités de puissance hydraulique DC
Un système de refroidissement CDU bien conçu exécutant une unité hydraulique CC de taille appropriée peut fonctionner pendant des années avec une intervention minimale, mais un programme de maintenance préventive structuré est essentiel pour éviter les temps d'arrêt imprévus.
- Contrôles de résistivité du liquide de refroidissement (mensuel) : L'eau désionisée capte lentement la contamination ionique des parois des tuyaux et des matériaux des plaques froides. Une résistivité tombant en dessous de 0,1 MΩ·cm signale que la cartouche de résine à lit mélangé doit être remplacée. L'utilisation d'un liquide de refroidissement à faible résistivité accélère la corrosion galvanique dans les canaux des plaques froides en aluminium.
- Inspection de la cartouche filtrante (trimestrielle) : Les filtres à flux latéral évalués entre 0,2 et 10 microns accumulent les particules à un taux proportionnel à la vitesse de la boucle et à la surface du tuyau. La plupart des plates-formes CDU incluent un indicateur de pression différentielle à travers le boîtier du filtre ; un dépassement du seuil du fabricant (généralement 0,3 à 0,5 bar) déclenche une recommandation de changement. Les plates-formes dotées de doubles boîtiers de filtre permettent un changement sans interrompre le flux de la boucle secondaire.
- Analyse des vibrations des roulements de pompe (semestriel) : Même les groupes hydrauliques CC à entraînement magnétique sans joint ont des roulements dans l'arbre de la roue qui s'usent avec le temps. L'analyse des vibrations à l'aide d'un accéléromètre placé sur le corps de la pompe peut détecter l'usure des roulements 3 à 6 mois avant la défaillance, soit un délai suffisant pour planifier un remplacement planifié sans arrêt d'urgence. La plate-forme de contrôle ECDU de DCX enregistre en continu les tendances du courant et des vibrations du moteur et génère des alertes de maintenance prédictive via son interface BMS.
- Bilan d'encrassement des échangeurs de chaleur (annuel) : La surface du côté primaire (eau d'installation) de l'échangeur thermique à plaques est l'endroit le plus susceptible de présenter des dépôts d'encrassement, en particulier dans les régions où l'eau d'installation a une dureté ou un contenu biologique élevé. Les tests annuels de performance thermique — comparant le taux de transfert de chaleur réel aux conditions de débit et de température mesurées par rapport à la courbe de conception — détectent l'encrassement avant qu'il ne dégrade les températures d'alimentation de la boucle secondaire.
- Inspection visuelle de la plaque froide (lors du rafraîchissement du serveur) : Lorsque les serveurs sont remplacés ou mis à niveau, les plaques froides doivent être inspectées visuellement pour déceler des piqûres de corrosion, des rayures ou une extrusion de joints toriques au niveau des raccords à déconnexion rapide. La documentation CDU d'Eaton indique que les déconnexions rapides aveugles avec des raccords pivotants à 360 degrés minimisent la force appliquée lors de la connexion et de la déconnexion, réduisant ainsi les dommages aux joints toriques, mais une inspection reste nécessaire.
L'avenir du refroidissement des CDU : les tendances qui façonnent la prochaine génération
Plusieurs tendances technologiques convergentes façonneront l’évolution des systèmes de refroidissement CDU et de leurs groupes hydrauliques DC jusqu’à la fin des années 2020. Comprendre ces orientations aide les planificateurs de centres de données à prendre des décisions d'achat qui resteront compatibles avec les futures générations d'infrastructures.
Architecture d'alimentation 48 V CC
Alors que les installations hyperscale adoptent la distribution en rack 48 V CC pour réduire les pertes de cuivre, les ensembles de pompes CDU sont repensés pour fonctionner nativement à 48 V. Cela élimine l'unité d'alimentation CA de l'architecture électrique du CDU, réduisant ainsi les pertes de conversion et simplifiant la maintenance. La documentation CoreMotion de Moog répertorie déjà 48 V CC comme tension de fonctionnement prise en charge.
Contrôle de flux piloté par l'IA
Les plates-formes de contrôle CDU de nouvelle génération intègrent des algorithmes d'apprentissage automatique qui prédisent la demande de refroidissement en fonction du type de charge de travail – en distinguant, par exemple, entre la formation d'IA à multiplication matricielle intensive (puissance de crête soutenue) et le service d'inférence (charge hautement variable et lourde en rafales). L'ajustement prédictif du débit réduit l'énergie de la pompe de 20 à 40 % par rapport aux boucles de contrôle proportionnelles-intégrales réactives, selon les premières données de terrain issues des déploiements à grande échelle.
Infrastructure de connexion rapide standardisée
L'Open Compute Project (OCP) et des consortiums industriels équivalents pilotent la normalisation des points de connexion des collecteurs CDU, permettant aux plaques froides multifournisseurs de se connecter à un seul CDU sans raccords personnalisés. Le ROL4000 d'Eaton, inspiré des spécifications de cinquième génération du projet OCP Deschutes, démontre comment les profils de connexion standard peuvent servir des charges de refroidissement de 2 MW à une température d'approche de 3 °C — réalisable uniquement avec des échangeurs de chaleur de classe AT3 et une sortie d'unité de puissance hydraulique CC contrôlée avec précision.
Récupération de chaleur intégrée en standard
La pression réglementaire, notamment en Europe, accélère l'intégration des dispositions de récupération de chaleur dans les spécifications de base des CDU. La gamme CDU actuelle de WKM-Michel comprend un port d'échangeur de chaleur en option en usine pour l'extraction de la chaleur perdue, avec une stratégie de contrôle qui garantit que les performances de refroidissement ont la priorité hydraulique absolue sur le débit de récupération de chaleur. La possibilité d’alimenter les réseaux de chaleur locaux à partir de la chaleur rejetée par les centres de données passe d’une option premium à une fonctionnalité standard dans les versions de plateforme 2025-2026.
Foire aux questions sur le refroidissement du CDU
Quelle est la différence entre une unité CDU et une unité CRAC ?
Une unité de climatisation de salle informatique (CRAC) utilise du réfrigérant ou de l'eau réfrigérée pour refroidir l'air recyclé dans le hall de données. Un CDU est un système d'échangeur de chaleur liquide-liquide qui distribue le liquide de refroidissement directement au matériel informatique via des plaques froides ou des collecteurs. Les CDU sont bien plus efficaces thermiquement pour les applications haute densité, mais nécessitent une compatibilité avec les plaques froides côté serveur. Les unités CRAC fonctionnent avec des serveurs standard non modifiés et restent pertinentes en tant que refroidissement supplémentaire pour les installations CDU qui captent 60 à 80 % de la chaleur du rack sous forme liquide, laissant une certaine chaleur résiduelle pour l'évacuation de l'air.
En quoi une centrale hydraulique à courant continu diffère-t-elle d'une pompe à courant alternatif standard dans les applications CDU ?
Une unité de puissance hydraulique à courant continu utilise un moteur à courant continu sans balais avec commutation électronique, offrant un contrôle de vitesse variable, un rendement plus élevé à charge partielle, des émissions acoustiques réduites et une compatibilité avec les bus de distribution d'énergie à courant continu (12 V ou 48 V). Une pompe CA standard fonctionne à vitesse fixe (ou avec un VFD externe séparé), nécessite une alimentation CA et présente des pertes à vide plus élevées. Pour les applications CDU en rack où l'espace et la puissance sont étroitement limités et où les charges de travail variables exigent un débit adaptatif, les groupes hydrauliques CC sont désormais le choix par défaut parmi les principaux fabricants, notamment Panasonic, Moog et TOPSFLO.
Quel liquide de refroidissement doit-on utiliser dans une boucle secondaire CDU ?
Le choix le plus courant est l'eau déminéralisée dont la résistivité est maintenue au-dessus de 0,5 MΩ·cm. Pour les installations où les températures ambiantes peuvent descendre en dessous de 10 °C (refroidissement extérieur, emplacements en bordure), un mélange propylène glycol-eau à 25-30 % de glycol en volume (PG25 ou PG30) est utilisé pour la protection contre le gel. Le propylène glycol réduit légèrement la capacité thermique spécifique et augmente la viscosité, ce qui augmente l'énergie de pompage requise pour une charge thermique donnée — un facteur qui doit être pris en compte dans le dimensionnement de l'unité de puissance hydraulique à courant continu. Des packages d'inhibiteurs spécialement formulés pour la compatibilité des plaques froides en aluminium et en cuivre doivent être utilisés et le pH du système doit être maintenu entre 7,0 et 8,5.
Le refroidissement CDU peut-il être installé ultérieurement dans un centre de données refroidi par air existant ?
Oui, mais la complexité pratique dépend de la présence ou non d’eau d’installation dans l’espace blanc. Si les colonnes montantes d'eau glacée se terminent dans la salle mécanique mais pas au sol du hall de données, les CDU en rangée connectés via des ensembles de tuyaux flexibles offrent le chemin le moins perturbateur. Les unités CRAC peuvent rester opérationnelles pour l'évacuation de la chaleur résiduelle tandis que la couverture CDU est étendue rack par rack. Les plates-formes CDU compactes en rangée sont spécialement conçues pour ce cas d'utilisation de friches industrielles : le DCX HYDRO CDU 12, par exemple, est décrit comme s'adaptant à « tout environnement de salle de données avec placement en rangée ou dans un couloir technique ». La main-d'œuvre en matière de tuyauterie est la variable de coût dominante ; les plates-formes CDU pré-canalisées qui comprennent des collecteurs d'alimentation/retour et des points de purge d'air peuvent réduire considérablement le temps d'installation.
Quel niveau de redondance est approprié pour les systèmes de refroidissement CDU ?
Le niveau de redondance approprié reflète les exigences plus larges du niveau du centre de données. Les déploiements équivalents de niveau III (temps de disponibilité de 99,982 %) utilisent généralement une redondance de pompe N 1 au sein de chaque CDU, combinée à des vannes d'isolement de collecteur qui permettent de mettre une CDU hors ligne sans interrompre le flux vers les racks adjacents. Les déploiements équivalents de niveau IV utilisent l'architecture 2N : deux trains CDU indépendants, chacun dimensionné pour gérer 100 % de la charge thermique du rack, avec commutation automatique en cas de panne de pompe ou de maintenance. Pour les environnements de formation d’IA à grande échelle où même une brève limitation thermique dégrade le temps d’exécution des tâches sur des milliers de GPU, l’architecture 2N est standard malgré le coût d’investissement supplémentaire.
Comment le refroidissement CDU affecte-t-il le PUE par rapport au refroidissement par air ?
Un système de refroidissement CDU bien mis en service fonctionnant avec des échangeurs de chaleur compatibles avec l'eau chaude et une unité de puissance hydraulique CC optimisée réduit généralement le PUE de l'installation de la plage de 1,4 à 1,8 typique des installations existantes refroidies par air à 1,1 à 1,2. L'amélioration provient de trois sources : l'élimination des systèmes de traitement d'air des salles informatiques énergivores, l'extension des heures de refroidissement gratuit (fonctionnement sans refroidissement) permises par des températures d'alimentation en eau autorisées plus élevées, et la réduction de la puissance des ventilateurs des équipements informatiques puisque les CPU et GPU refroidis par liquide ne nécessitent plus le même flux d'air pour rejeter la chaleur. Certains opérateurs hyperscale signalent des valeurs PUE proches de 1,05 pour les nouvelles installations refroidies par liquide dans les climats tempérés.
Quelle est la durée de vie typique d’un système de refroidissement CDU ?
Les échangeurs de chaleur à plaques et la tuyauterie du collecteur des systèmes CDU sont conçus pour une durée de vie de 15 à 20 ans dans des conditions de fonctionnement normales, en supposant que la chimie du liquide de refroidissement soit maintenue et que la pression du système reste dans les limites de conception. Les composants les plus susceptibles de nécessiter un remplacement plus précoce sont les ensembles de pompes (durée de vie des roulements généralement de 5 à 8 ans pour les groupes hydrauliques à courant continu à entraînement magnétique, extensible avec une maintenance prédictive) et les joints en élastomère des raccords à déconnexion rapide (2 à 5 ans en fonction de la fréquence de connexion). L'électronique de commande et les modules de capteurs sont généralement garantis pendant 3 à 5 ans et peuvent nécessiter un remplacement tous les 7 à 10 ans, à mesure que la prise en charge du micrologiciel prend fin pour les anciennes générations de plates-formes.
De quel débit un CDU a-t-il besoin pour un rack de serveur AI de 100 kW ?
Pour un rack de 100 kW avec un différentiel de température de 10 K côté secondaire utilisant de l'eau comme liquide de refroidissement, le débit massique requis est d'environ 2,4 kg/s ou 144 L/min. L'ajout d'une marge de sécurité de 15 % pour les pertes de distribution de débit dans le collecteur porte la spécification du groupe hydraulique DC à environ 165 L/min à la sortie du CDU. À une hauteur nominale de 3 bars (en tenant compte des chutes de pression de la plaque froide et du collecteur), cela correspond à une puissance hydraulique requise pour la pompe d'environ 820 W. Avec un rendement de l'unité de puissance hydraulique CC de 65 à 75 %, la consommation électrique de l'ensemble de pompe est d'environ 1,1 à 1,3 kW, soit moins de 1,3 % de la charge informatique du rack, confirmant que les frais généraux de pompage du refroidissement liquide sont négligeables par rapport à son avantage thermique.
