Voir les détailsFONDAMENTAUX DU GROUPE HYDRAULIQUE
Un Le moteur HPU convertit l'entrée électrique ou mécanique en force de rotation qui entraîne la pompe à l'intérieur d'un Groupe hydraulique , générant le débit et la pression nécessaires pour déplacer les vérins, faire tourner les actionneurs ou faire fonctionner les outils hydrauliques. Sans le moteur, le reste de l’unité de puissance hydraulique n’est qu’un réservoir, un collecteur et de la plomberie. Le moteur est le composant unique qui transforme l'énergie électrique stockée en travail mécanique utilisable, et son dimensionnement, sa vitesse et son efficacité déterminent presque tous les chiffres de performance en aval du système, du temps de cycle au niveau de bruit en passant par le coût de l'électricité par heure de fonctionnement.
La plupart des groupes hydrauliques industriels utilisent un moteur à induction triphasé couplé directement à une pompe à engrenages, à palettes ou à piston via un accouplement flexible ou un boîtier en cloche. L'arbre du moteur fait tourner l'arbre de la pompe à une vitesse fixe ou variable, et cette rotation déplace le fluide hydraulique hors du réservoir et dans le circuit de travail. Dans les applications mobiles ou hors réseau, le même rôle est rempli par un moteur à courant continu alimenté par un parc de batteries, un moteur hydraulique entraîné par un moteur diesel via une prise de force ou, dans certains cas, un moteur pneumatique lorsque l'électricité n'est pas disponible ou dangereuse à utiliser, comme dans certains environnements miniers ou offshore.
RÉFÉRENCE RAPIDE
Un moteur d'une puissance de 10 chevaux faisant fonctionner une pompe d'une cylindrée de 2,5 pouces cubes à 1 800 tr/min produit environ 32,5 gallons par minute de l'écoulement du fluide. Cette relation unique entre la puissance, la cylindrée et le régime est le point de départ de presque toutes les décisions de sélection de moteur HPU.
Avant de comparer les types de moteurs ou de procéder à des calculs de dimensionnement, il est utile de comprendre exactement quelles parties d'un moteur HPU sont importantes pour les performances et lesquelles ne comptent que pour l'installation. Un moteur HPU n’est pas un moteur électrique générique boulonné sur un réservoir hydraulique ; il est sélectionné et configuré autour d'un ensemble d'interfaces mécaniques et électriques spécifiques à la transmission de puissance hydraulique.
L'arbre de sortie du moteur porte une rainure ou une cannelure qui doit correspondre exactement à l'accouplement d'entrée de la pompe. Une incompatibilité est ici la cause la plus courante des retards d’installation sur les nouvelles versions de HPU.
Les moteurs à châssis NEMA et IEC utilisent des supports standardisés à face C ou à bride en D afin que le moteur se boulonne directement sur un boîtier en cloche sans supports personnalisés, gardant ainsi un alignement cohérent tout au long de la construction.
La classe d'isolation, généralement classée B, F ou H, détermine la quantité de chaleur que les enroulements tolèrent avant de se dégrader. La classe F est aujourd'hui la norme de facto pour la plupart des applications HPU industrielles.
Les boîtiers TEFC (Totally Enclosed Fan Cooled) et TENV (Totally Enclosed Non Ventilated) protègent les enroulements du brouillard d'huile, de la poussière et des projections de lavage courantes autour des équipements hydrauliques.
La sélection du bon type de moteur pour une unité de puissance hydraulique dépend du cycle de service, de l'alimentation électrique disponible, des conditions ambiantes et de la fréquence de démarrage et d'arrêt de l'unité au cours d'un quart de travail. Vous trouverez ci-dessous une comparaison des quatre catégories de moteurs les plus couramment associées aux pompes hydrauliques dans les équipements industriels et mobiles, suivie d'un examen plus approfondi de la place que chacun mérite.
| Type de moteur | Plage de puissance typique | Cas d'utilisation courant | Limite clé |
|---|---|---|---|
| Induction CA triphasée | 1 à 500 CV | HPU industriels stationnaires | Nécessite une alimentation triphasée |
| CA monophasé | 0,5 à 10 CV | Petites presses d'atelier, ascenseurs | Couple de démarrage inférieur |
| Moteur à courant continu | 0,5 à 20 CV | Unités mobiles alimentées par batterie | Durée de vie continue limitée |
| Entraînement par moteur (PDF) | 10 à 1000 CV | Tout-terrain, agricole, maritime | Pas de dépendance au réseau électrique, mais nécessite une logistique de carburant |
Les moteurs triphasés dominent les groupes hydrauliques industriels stationnaires car ils fournissent un couple de démarrage élevé, fonctionnent efficacement à vitesse constante et ont des décennies de fiabilité éprouvée dans les environnements d'usine. Un moteur triphasé à châssis NEMA typique dans ce rôle fonctionne à 1 800 ou 3 600 tr/min, 1 800 tr/min étant beaucoup plus courant pour la longévité de la pompe, car une vitesse de l'arbre plus faible réduit l'usure des joints et des roulements de l'arbre de la pompe.
Les moteurs monophasés comblent le vide dans les petits magasins et installations où l'alimentation triphasée n'a jamais été installée. Ils fonctionnent bien pour les presses légères, les ascenseurs et les petits bancs d'essai de moins de 10 chevaux environ, mais leur couple de démarrage plus faible signifie qu'ils ont du mal avec des charges à inertie élevée ou des applications qui doivent démarrer sous pleine pression.
Les moteurs à courant continu sont le choix standard pour les groupes hydrauliques alimentés par batterie utilisés dans les plates-formes élévatrices à ciseaux, les plates-formes mobiles et les camions de travail électriques. Les tensions courantes sont de 12 V, 24 V et 48 V, les systèmes à tension plus élevée fournissant généralement plus de puissance pour moins de consommation de courant et donc moins de chaleur dans le câblage.
Lorsqu'une unité de puissance hydraulique doit fonctionner loin de tout réseau électrique, une prise de force entraînée par moteur prend le relais. Ces configurations sont courantes sur les équipements agricoles, les plates-formes de forage et les machines de pont marin, où des moteurs diesel ou à essence existent déjà à d'autres fins et où la pompe hydraulique exploite simplement la puissance disponible sur l'arbre.
Le sous-dimensionnement d’un moteur HPU est l’une des erreurs les plus courantes et les plus coûteuses dans la conception d’un système hydraulique. Un moteur qui ne peut pas fournir suffisamment de couple au démarrage déclenchera la protection contre les surcharges à plusieurs reprises, surchauffera et tombera en panne bien avant sa durée de vie nominale. Le surdimensionnement, en revanche, gaspille de l'énergie et augmente le coût initial sans ajouter de performances utilisables, et peut également rendre le moteur moins efficace à charge partielle.
FORMULE DE DIMENSIONNEMENT DU NOYAU
HP = (GPM × PSI) / 1714
Où GPM est le débit requis et PSI est la pression maximale du système. Cette formule suppose un rendement de pompe d'environ 85 à 90 pour cent, ce qui est typique pour les nouvelles pompes à engrenages et à palettes fonctionnant à température normale.

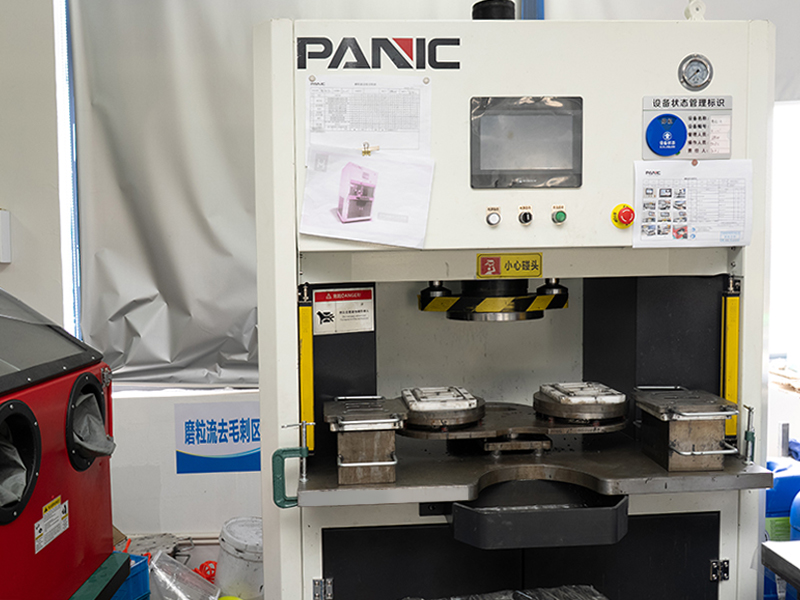

Considérez une unité de puissance hydraulique qui doit fournir 15 gallons par minute à 2 000 PSI pour faire fonctionner une presse hydraulique. En appliquant la formule : 15 multiplié par 2 000 est égal à 30 000, divisé par 1 714 est égal à 17,5 chevaux . En pratique, la plupart des concepteurs arrondissent à la taille de châssis de moteur standard suivante, qui serait un moteur de 20 CV, pour tenir compte des pertes d'efficacité de la pompe et laisser une marge pour les pics de pression pendant le cycle de travail.
Le cycle de service décrit la fraction d'une heure de fonctionnement que le moteur passe à pleine charge. Une presse qui tourne pendant 8 secondes et repose pendant 22 secondes a un cycle de service proche de 27 %, ce qui permet d'utiliser un moteur plus petit qu'une application à service continu comme une pince de moulage par injection plastique qui maintient la pression pendant plusieurs minutes à la fois. Les plaques signalétiques des moteurs indiquent la classification de service S1 pour un service continu ou S3 pour un service intermittent, et l'adaptation de cette classification au profil d'application réel évite à la fois une surchauffe intempestive et un surdimensionnement inutile.
Un moteur à vitesse fixe faisant fonctionner une pompe hydraulique à pleine vitesse en continu, même lorsque le système n'a besoin que d'un débit partiel, gaspille une quantité substantielle d'énergie sous forme de chaleur à travers la soupape de décharge. L'association du moteur HPU à un variateur de fréquence permet à la vitesse du moteur de suivre la demande réelle du système au lieu de fonctionner à un régime constant 24 heures sur 24.
| État de fonctionnement | Moteur à vitesse fixe | Moteur contrôlé par VFD |
|---|---|---|
| Inactif / Veille | Consommation totale de puissance maintenue | Vitesse réduite à près de zéro |
| Charge partielle | Débit excédentaire évacué par la soupape de décharge | Débit directement adapté à la demande |
| Appel de démarrage | Pic de courant élevé à chaque démarrage | La rampe souple réduit les pics de courant |
| Niveau de bruit | Bruit constant à pleine vitesse | Descentes à vitesse réduite |
Les données de terrain collectées dans plusieurs installations de presses industrielles et de moulage par injection ont montré économies d'énergie entre 30 et 60 pour cent après avoir modernisé les moteurs HPU à vitesse fixe avec des variateurs de fréquence, en fonction de la part du cycle de service dépensée à charge partielle par rapport à pleine charge. Les applications avec de longues périodes d'inactivité ou d'arrêt, telles que les stations de serrage de moulage par injection plastique, ont tendance à enregistrer les gains les plus importants, tandis que les applications fonctionnant presque à pleine charge enregistrent continuellement des économies plus faibles mais néanmoins significatives.
Les opérations de pressage et de serrage, les bancs d'essai avec des exigences de débit variables et tout HPU qui passe beaucoup de temps au ralenti entre les cycles sont les meilleurs candidats pour une modernisation du VFD. Les applications à service continu fonctionnant à un débit constant 24 heures sur 24 voient moins d'avantages, puisque le moteur fonctionne déjà près de son point le plus efficace la plupart du temps.
La liaison entre l'arbre du moteur et l'arbre de la pompe est une source fréquente de panne prématurée qui n'a rien à voir avec la puissance électrique du moteur. Le désalignement entre l'arbre du moteur et de la pompe introduit une charge radiale sur les roulements qui n'ont pas été conçus pour la supporter, raccourcissant la durée de vie du joint et des roulements sur les deux composants, même lorsque le moteur lui-même fonctionne exactement comme spécifié.
Les normes de montage SAE, telles que les brides SAE A, B, C et D, existent spécifiquement pour que les moteurs et pompes de différents fabricants puissent être appariés sans usinage personnalisé. Confirmer la taille de la bride SAE et la dimension de l'arbre claveté ou cannelé avant l'achat évite une inadéquation qui nécessiterait autrement un adaptateur personnalisé, ce qui ajoute à la fois un coût et un point supplémentaire de désalignement potentiel à la transmission.
Un moteur HPU bien entretenu dans un environnement industriel propre peut fonctionner de manière fiable pendant 15 à 20 ans, tandis qu'un moteur négligé dans un environnement sale ou surchauffé peut tomber en panne dans un délai de 2 à 3 ans. La différence se résume presque toujours à une poignée d’habitudes de maintenance récurrentes plutôt qu’à une seule intervention dramatique.
Les roulements du moteur doivent être inspectés à intervalles réguliers pour déceler tout bruit, vibration ou chaleur inhabituels, les intervalles de graissage étant conformes à la plaque signalétique du fabricant ou au manuel d'entretien plutôt qu'à un calendrier générique. Le surgraissage est tout aussi nocif que le sous-graissage, car il peut provoquer une surchauffe des roulements et l'éclatement des joints.
La température des enroulements du moteur est l’un des indicateurs précoces les plus clairs d’un problème avant qu’une panne ne se produise. Une température d'enroulement soutenue de 10 degrés Celsius au-dessus de la classe de température nominale du moteur réduit environ de moitié la durée de vie prévue de l'isolation.
Un déséquilibre de tension supérieur à 1 % entre les trois phases peut augmenter l'échauffement du moteur de manière disproportionnée, et un déséquilibre persistant supérieur à 5 % est un précurseur courant d'une défaillance prématurée des enroulements dans les moteurs HPU industriels.
Les ailettes de refroidissement, les évents et la zone autour du moteur doivent rester exempts de résidus d'huile hydraulique, de fines métaux et de poussière, car l'accumulation de contamination restreint la circulation de l'air et constitue l'une des principales causes de surchauffe lente et difficile à diagnostiquer.
Liste de contrôle de maintenance trimestrielle
La plupart des problèmes de moteur HPU signalés remontent à l'une des trois causes profondes : problèmes d'alimentation électrique, problèmes de couplage mécanique ou contre-pression du système hydraulique confondue avec un défaut du moteur. Les séparer tôt empêche de remplacer un moteur en parfait état lorsque le problème réel se situe ailleurs dans le circuit.
| Symptôme | Cause probable | Premier chèque |
|---|---|---|
| Le moteur ronronne mais ne tourne pas | Perte monophasée ou pompe grippée | Vérifiez toutes les tensions triphasées |
| Déclenchements fréquents en cas de surcharge | Moteur sous-dimensionné ou pression système élevée | Vérifier le réglage de la soupape de décharge par rapport à la valeur nominale du moteur |
| Vibrations excessives | Désalignement de l’accouplement ou roulements usés | Inspectez d’abord l’alignement de l’accouplement |
| Surchauffe en service normal | Ventilation bloquée ou basse tension | Nettoyer les évents et mesurer la tension d'alimentation |
| Mouvement du cylindre lent ou faible | Problème de pompe usée plutôt que de moteur | Mesurez le débit réel par rapport au GPM nominal |
Une simple vérification de l'ampérage contribue grandement à distinguer un véritable problème de moteur d'un problème de système hydraulique. Si le moteur consomme un courant normal mais que le système est sous-performant, le problème se situe presque toujours en aval, au niveau de la pompe, des vannes ou des actionneurs. Si le moteur consomme un courant excessif par rapport à sa valeur nominale sur la plaque signalétique, la charge sur le moteur lui-même, qu'elle provienne de la pompe ou d'un problème de liaison mécanique, est le coupable le plus probable.
La taille du moteur dépend du débit requis et de la pression maximale du système, calculée à l'aide de la formule HP égale GPM fois PSI divisé par 1 714. Une presse nécessitant 15 GPM à 2 000 PSI nécessite environ 17,5 HP, généralement arrondis à un châssis de moteur de 20 HP pour laisser une marge pour les pics de pression.
Oui, les moteurs monophasés peuvent entraîner des unités de puissance hydrauliques plus petites jusqu'à environ 10 CV, mais ils ont généralement un couple de démarrage inférieur à celui des moteurs triphasés de même puissance, ce qui est important pour les applications avec une charge de démarrage élevée, telles que les presses qui démarrent sous pression.
Un moteur HPU correctement dimensionné et entretenu dans un environnement propre dure généralement 15 à 20 ans de service, tandis que les moteurs exposés à la chaleur, à la poussière, à un déséquilibre de tension ou à un désalignement chronique tombent souvent en panne dans un délai de 2 à 3 ans.
Les causes les plus courantes sont des bouches d'aération de refroidissement obstruées limitant le débit d'air, une tension d'alimentation inférieure à la valeur nominale de la plaque signalétique ou une pompe exigeant plus de couple que celui que le moteur est censé fournir en continu en raison de réglages surdimensionnés de la soupape de décharge.
Oui, les résultats sur le terrain dans les installations industrielles montrent des économies d'énergie comprises entre 30 et 60 % après l'ajout d'un contrôle de variateur de fréquence, les gains les plus importants étant observés dans les applications qui ont de longues périodes d'inactivité ou de charge partielle entre les cycles de travail.
La puissance du moteur décrit la puissance de rotation que le moteur peut fournir, tandis que la cylindrée de la pompe décrit le volume de fluide que la pompe déplace par tour. Ensemble, à un régime donné, ces deux valeurs déterminent le débit et la capacité de pression réels du système.
L'isolation de classe F est aujourd'hui le choix standard pour la plupart des moteurs HPU industriels, offrant une tolérance de température plus élevée que les anciens modèles de classe B tout en restant largement disponible parmi les marques de moteurs et les tailles de châssis.
L'alignement doit être vérifié lors de l'installation, revérifié après les 100 premières heures de fonctionnement à mesure que le matériel de montage se stabilise, puis inspecté lors de l'entretien de routine trimestriel, ou plus tôt si les vibrations ou le bruit augmentent sensiblement.
