Quelles sont les bases d’introduction aux groupes hydrauliques ?

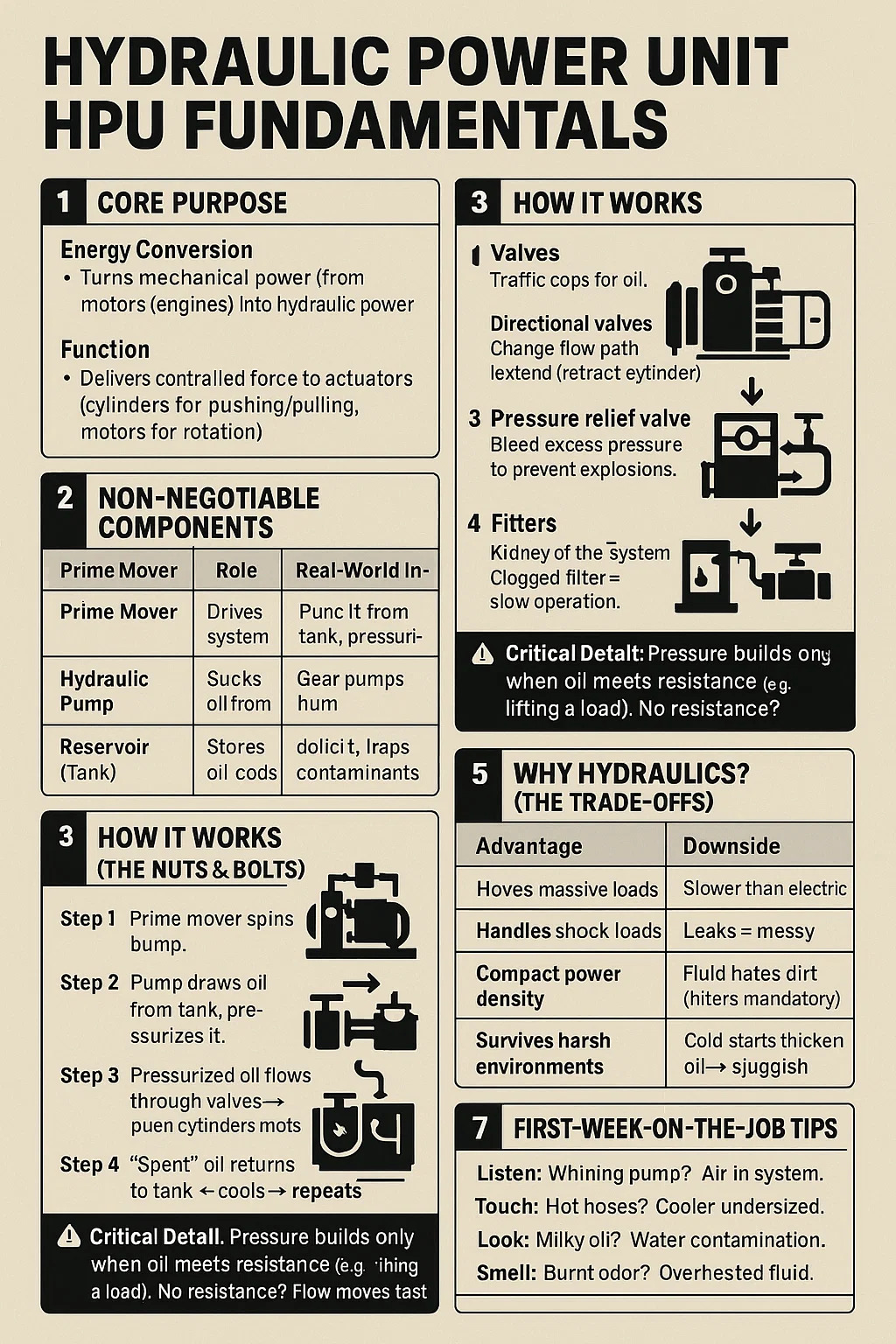

Voici une ventilation sans fioritures de groupe hydraulique (HPU) fondamentaux :

1. Objectif principal
Conversion d'énergie : transforme la puissance mécanique (des moteurs) en puissance hydraulique (débit d'huile sous pression).
Fonction : fournit une force contrôlée aux actionneurs (cylindres pour pousser/tirer, moteurs pour la rotation).

2. Composants non négociables

Composant	Rôle	Aperçu du monde réel
Force motrice	Entraîne le système (moteur électrique/moteur diesel)	Moteur faible ? La pompe cavite. Surdimensionné ? Gaspille du carburant.
Pompe hydraulique	Aspire l'huile du réservoir, la met sous pression	Les pompes à engrenages gémissent ; les pompes à piston bourdonnent. Fonctionnement à sec = mort instantanée.
Réservoir (Réservoir)	Stocke l’huile, la refroidit, piège les contaminants	Trop petit ? L'huile surchauffe. Pas de chicanes ? La mousse tue les pompes.

3. Comment ça marche (les écrous et les boulons)
Étape 1 : Le moteur principal fait tourner la pompe.
Étape 2 : La pompe aspire l’huile du réservoir et la met sous pression.
Étape 3 : L'huile sous pression s'écoule à travers les vannes → pousse les cylindres/moteurs.
Étape 4 : L'huile « usée » retourne au réservoir → refroidit → se répète.
Détail critique : la pression augmente uniquement lorsque l'huile rencontre une résistance (par exemple, soulever une charge). Aucune résistance ? Le flux se déplace rapidement mais ne fonctionne pas.

4. Pièces de support clés
Vannes : agents de la circulation pour le pétrole.
Vannes directionnelles : modifier le trajet d'écoulement (vérin d'extension/rétraction).
Soupape de surpression : purge l’excès de pression pour éviter les explosions.
Filtres : Rein du système. Filtre bouché = fonctionnement lent.
Refroidisseurs : Radiateurs pour huile. Les ignorer dans le désert ? Attendez-vous à du liquide brûlé.

5. Pourquoi l'hydraulique ? (Les compromis)

Avantage	Inconvénient
Déplace des charges massives	Plus lent que les systèmes électriques
Gère les charges de choc	Fuites = nettoyage compliqué
Densité de puissance compacte	Le liquide déteste la saleté (filtres obligatoires)
Survit aux environnements difficiles	Les démarrages à froid épaississent l’huile → lent

6. Échec 101 (ce qui casse en premier)
Défaillance de la pompe : causée par une huile sale ou un fonctionnement à sec.
Surchauffe : Réservoir/refroidisseur sous-dimensionné ou soupape de décharge bloquée.
Contamination : Changements de filtre ignorés → blocage des vannes.
Règle d'or : garder l'huile propre, fraîche et pleine.

7. Conseils pour la première semaine de travail
Écoutez : une pompe qui pleure ? Air dans le système.
Toucher : Durites chaudes ? Glacière sous-dimensionnée.
Regardez : De l’huile laiteuse ? Contamination de l'eau.
Odeur : Odeur de brûlé ? Fluide surchauffé.
