Comment dimensionner une centrale hydraulique ?

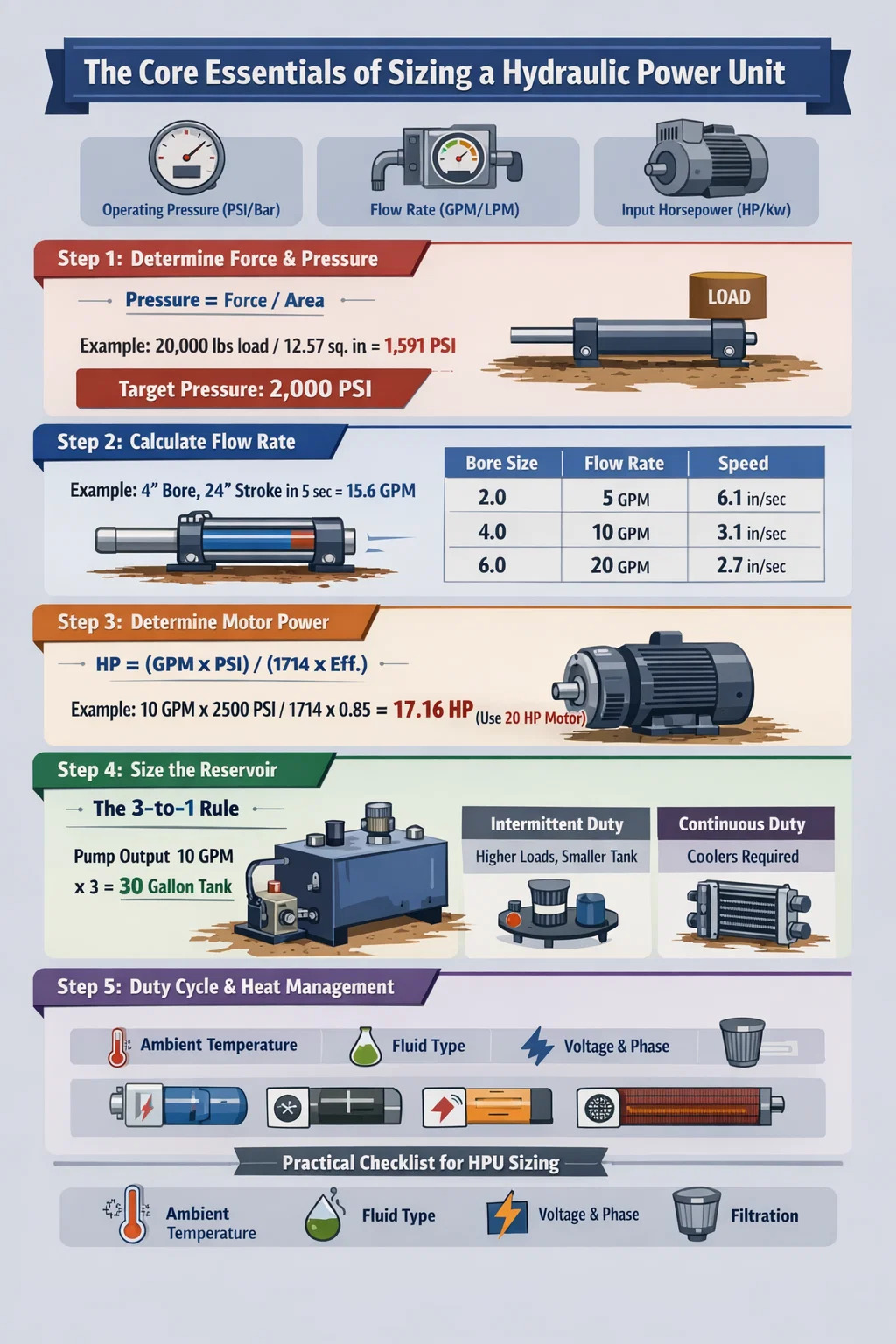

Les éléments essentiels du dimensionnement d’une unité de puissance hydraulique

Pour dimensionner correctement un groupe hydraulique (HPU), vous devez d'abord définir les exigences de sortie mécanique de votre application. Le processus ne consiste pas à choisir un moteur générique ; il s'agit d'une séquence précise de détermination de la force requise, de la vitesse de fonctionnement et des demandes de débit et de pression qui en résultent. La réponse fondamentale réside dans trois calculs principaux : Pression de fonctionnement (PSI/Bar) , Débit (GPM/LPM) , et Puissance d'entrée (HP/kW) .

Un dépareillé groupe hydraulique conduit soit à un gaspillage d'énergie extrême et à une génération de chaleur (si surdimensionné), soit à l'échec de la tâche mécanique (si sous-dimensionné). L’objectif est d’équilibrer les performances de la pompe hydraulique, la capacité du réservoir et la puissance du moteur électrique.

Étape 1 : Détermination des exigences en matière de force et de pression

La pression générée par le groupe hydraulique est le résultat direct de la résistance à la charge. Vous ne choisissez pas une pression arbitrairement ; vous le calculez en fonction de la surface de votre actionneur (cylindre ou moteur).

La formule de la force du cylindre

Pour calculer la pression requise, utilisez la formule : Pression = Force / Surface . Par exemple, si vous avez besoin d'un vérin hydraulique pour pousser un Charge de 20 000 livres et vous utilisez un cylindre avec un Alésage de 4 pouces (surface = 12,57 pouces carrés), la pression requise est d'environ 1 591 livres par pouce carré . Vous devez généralement ajouter un Marge de sécurité de 10 à 20 % pour tenir compte des pertes de friction et de ligne, ce qui signifie que votre groupe hydraulique devrait être capable d'au moins 2 000 livres par pouce carré .

• Identifiez la charge maximale que le système rencontrera.
• Déterminez l’alésage des vérins hydrauliques.
• Tenez compte de la force de « rupture », qui est souvent supérieure à la force de déplacement.

Étape 2 : Calcul du débit pour la vitesse souhaitée

Le débit, mesuré en gallons par minute (GPM) ou en litres par minute (LPM), détermine la vitesse de déplacement de votre machine. Le groupe hydraulique doit déplacer un volume spécifique d’huile dans le cylindre pour le prolonger sur un certain temps.

Exemple : Si c'est la même chose Alésage de 4 pouces cylinder a un Course de 24 pouces et doit s'étendre dans 5 secondes , vous devez d'abord calculer le volume. Le volume est à peu près 1,3 gallon . Pour déplacer 1,3 gallons en 5 secondes, le groupe hydraulique a besoin d'une pompe capable d'environ 15,6 gal/min .

Étape 3 : Calcul de la puissance du moteur électrique

Une fois que vous avez déterminé la pression et le débit, vous pouvez calculer la puissance d'entrée requise pour le groupe hydraulique . La règle empirique standard est la règle « 1 HP pour 1 GPM à 1 500 PSI », mais un calcul plus précis est nécessaire pour l'efficacité.

Utilisez la formule : HP = (GPM × PSI) / (1714 × Efficacité) . La plupart des pompes hydrauliques ont un indice d'efficacité compris entre 0,85 et 0,90 . Si votre système nécessite 10 GPM à 2 500 PSI , le calcul serait (10 × 2 500) / (1 714 × 0,85), ce qui donnerait une exigence d'environ 17,16 CV . Dans ce cas, vous sélectionnerez une norme Moteur de 20 CV pour votre groupe hydraulique .

Étape 4 : Dimensionnement du réservoir hydraulique (réservoir d'huile)

Le réservoir est un élément essentiel du groupe hydraulique cela est souvent négligé. Il doit être suffisamment grand pour permettre la dilatation thermique, le refroidissement et la sédimentation des contaminants.

La règle du 3 contre 1

Dans les applications industrielles standards, le réservoir doit contenir trois fois le débit GPM de la pompe . Si votre groupe hydraulique utilise un Pompe 10 GPM , le réservoir devrait idéalement contenir 30 gallons de fluide. Cela garantit que l'huile passe suffisamment de temps « au repos » pour dissiper la chaleur avant d'être aspirée à nouveau dans la pompe.

Cependant, si l'espace est limité ou si le cycle de service est intermittent, vous pouvez utiliser un Rapport 1 pour 1 ou 2 pour 1 , à condition d'ajouter un refroidisseur d'huile pour gérer la température. La chaleur excessive est la principale cause de destruction des joints hydrauliques et de la longévité des fluides.

Étape 5 : Cycle de service et gestion de la chaleur

Le cycle de service de votre groupe hydraulique impacte considérablement sa conception. Une unité qui fonctionne 10 secondes toutes les heures est dimensionnée différemment de celle qui fonctionne en continu dans une usine.

• Service intermittent : Des réservoirs plus petits et des charges de moteur plus élevées peuvent être tolérés car le système a le temps de refroidir entre les cycles.
• Service continu : Nécessite un dimensionnement précis des échangeurs de chaleur. Vous devez calculer le charge thermique (environ 20 à 30 % de la puissance d'entrée) et assurez-vous que groupe hydraulique peut dissiper cette énergie sans dépasser 140°F (60°C) .

Liste de contrôle pratique pour le dimensionnement du HPU

Avant de finaliser l'achat ou la construction d'un groupe hydraulique , vérifiez les facteurs environnementaux et mécaniques suivants :

1. Température ambiante : Le froid extrême nécessite des radiateurs ; la chaleur extrême nécessite des refroidisseurs plus grands.
2. Type de fluide : La viscosité affecte l'efficacité de la pompe et le couple de démarrage du moteur.
3. Tension et phase : Assurez-vous que le moteur électrique sur le groupe hydraulique correspond à l’alimentation électrique de votre installation (par exemple, 230 V monophasé contre 460 V triphasé).
4. Filtration : Dimensionnez les filtres en fonction du composant le plus sensible (généralement les vannes).

En suivant strictement ces étapes de calcul, vous vous assurez que votre groupe hydraulique fournit un service fiable et efficace pendant toute sa durée de vie sans coûts énergétiques inutiles ni pannes mécaniques.
