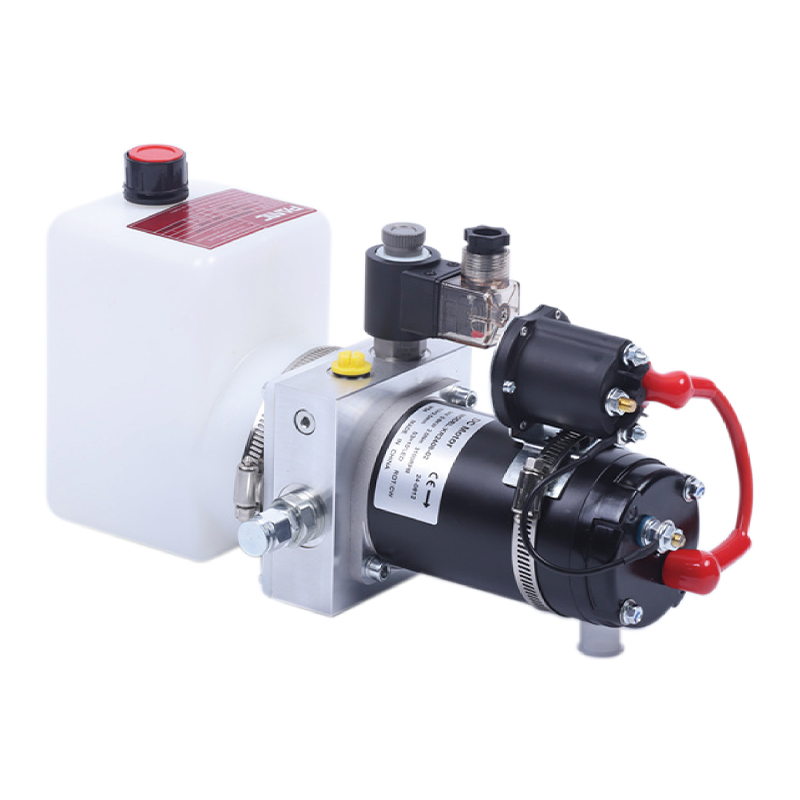

Une unité de puissance est un système autonome qui génère, stocke et fournit de l'énergie fluide sous pression pour entraîner des cylindres, des moteurs et d'autres actionneurs. Dans la plupart des contextes industriels, le terme fait référence à un groupe hydraulique (HPU) — un ensemble combinant une pompe électrique ou entraînée par un moteur, un réservoir de fluide, des vannes, des filtres et des composants de commande en un seul ensemble intégré. Lorsque l'équipement est réduit pour des espaces restreints, des plates-formes mobiles ou des tâches au niveau d'un banc, on l'appelle communément un Mini unité de puissance hydraulique .
Contrairement à un système hydraulique standard dans lequel la pompe, le moteur et le réservoir sont installés en tant que composants séparés sur un châssis de machine, une unité de puissance regroupe le tout dans un seul module pré-testé. Cela signifie que l'acheteur reçoit un numéro de pièce, un schéma de câblage et une empreinte de montage au lieu de concevoir un circuit entier à partir de zéro.
En bref : une unité de puissance est la « salle des machines » de tout système hydraulique, et une mini-unité de puissance hydraulique est cette même salle des machines suffisamment petite pour tenir dans une armoire de commande, un chariot mobile ou une base de machine compacte.
Le terme est parfois utilisé de manière vague dans tous les secteurs, il permet donc de le distinguer des concepts adjacents. Une unité de puissance hydraulique n'est pas la même chose qu'une alimentation électrique (qui fournit du courant électrique, pas une force fluide), ni une pompe autonome (qui ne dispose pas du réservoir, des vannes et de la logique de commande nécessaires pour fonctionner de manière indépendante). Une véritable unité de puissance est un sous-système complet et prêt à fonctionner : branchez-la au secteur, connectez les tuyaux et elle est opérationnelle.
Étant donné que la définition est centrée sur l'intégration plutôt que sur la taille, la même idée de base s'étend d'une station de presse de 200 tonnes à une pompe portative utilisée pour le cintrage de tuyaux sur un chantier. Ce qui change dans cette gamme, c'est l'emballage, la sophistication des contrôles et le cycle de service, et non le principe sous-jacent.
Chaque unité de puissance, quelle que soit sa taille, partage les mêmes éléments de base. Ce qui change avec une mini-unité de puissance hydraulique, c'est l'échelle, la conception du boîtier et le niveau d'intégration.
Un moteur électrique compact — allant généralement de 0,5 CV à 5 CV pour les mini-unités contre 10 HP ou plus pour les unités industrielles standard — est directement couplé à une pompe à engrenages, à palettes ou à piston. Les pompes à engrenages dominent le segment des mini-pompes car elles sont peu coûteuses, tolérantes à la contamination et simples à entretenir. L'accouplement moteur-pompe est généralement à entraînement direct pour minimiser l'encombrement, en évitant les courroies ou les boîtes de vitesses qui ajouteraient de la longueur et des points de maintenance.
Le réservoir stocke le liquide hydraulique, dissipe la chaleur et permet à l'air et aux contaminants de se séparer. Les mini-unités utilisent souvent des réservoirs entre 1 et 10 litres , contre 40 litres sur les unités standard, c'est pourquoi la gestion thermique et la sélection des fluides sont plus importantes à petite échelle. Des chicanes à l'intérieur du réservoir sont utilisées même pour de petits volumes pour ralentir le retour du fluide et donner à l'air entraîné une chance de s'échapper avant que le fluide ne soit aspiré vers la pompe.
Les électrovannes directionnelles contrôlent le chemin d'écoulement vers l'actionneur, tandis que les soupapes de décharge protègent le système de la surpression. Dans les mini-unités de puissance, il s'agit souvent de vannes de type cartouche placées directement sur le corps de la pompe pour gagner de la place. Cette approche multiple réduit également le nombre de raccords de tuyaux externes, ce qui diminue le nombre de points de fuite potentiels – un avantage significatif sur les équipements qui vibrent ou bougent pendant le fonctionnement.
Étant donné que les mini-systèmes fonctionnent avec des dégagements plus serrés et des orifices plus petits, la filtration devient encore plus critique. Un filtre de retour évalué à 10-25 microns est une pratique courante pour éviter l'usure prématurée des composants de précision. Certaines conceptions ajoutent une crépine d'aspiration comme couche de protection secondaire, en particulier sur les unités qui subissent de fréquents ajouts de liquide dans des environnements poussiéreux.
Des manomètres, des pressostats et, de plus en plus, des capteurs embarqués pour la surveillance de l'état basée sur l'IoT complètent l'ensemble, permettant aux opérateurs de suivre les performances sans ouvrir l'unité. Sur les mini-unités plus avancées, un petit contrôleur programmable peut gérer automatiquement la montée en puissance, le temps de séjour et les points de consigne de pression, éliminant ainsi le besoin pour un opérateur de surveiller manuellement une jauge pendant chaque cycle.
Parce que l’efficacité de l’espace est l’objectif principal d’une mini-unité, le boîtier est conçu autant que n’importe quel composant hydraulique. Les cadres en aluminium ou en acier revêtu sont courants, choisis pour équilibrer le poids et la rigidité, avec des trous de montage positionnés pour correspondre aux dimensions standard des chariots, des armoires ou des panneaux utilisés dans l'industrie cible.
La décision entre une unité de puissance pleine grandeur et une mini dépend des exigences en matière de force, du cycle de service et de l'espace d'installation disponible. Le tableau ci-dessous résume les différences pratiques que les acheteurs évaluent le plus souvent.
| Attribut | Unité de puissance standard | Mini unité de puissance hydraulique |
|---|---|---|
| Puissance du moteur | 10 à 100 CV | 0,5 à 5 CV |
| Taille du réservoir | 40 à 500 L | 1 à 10 L |
| Pression de service typique | 2 000 à 5 000 psi | 1 000 à 3 000 livres par pouce carré |
| Montage commun | Cadre dédié au sol | Monté sur un chariot, une armoire ou un banc |
| Cycle de service typique | Industrie lourde et continue | Intermittent à lumière continue |
| Niveau de bruit typique | 75-85 dB à 1 mètre | 60 à 72 dB à 1 mètre |
| Poids unitaire typique | 150 à 800 kg | 5 à 40 kg |
Aucun des deux formats n'est universellement « meilleur » : une unité de puissance standard reste le bon choix pour les presses continues à forte charge et les grosses machines mobiles, tandis qu'une mini-unité de puissance hydraulique est le bon choix chaque fois que la force est nécessaire mais que l'équipement, le budget ou le cycle de service environnant ne peuvent pas justifier une installation industrielle complète.
La pompe est le cœur de toute unité de puissance et le choix du type de pompe a un effet direct sur le coût, le bruit, l'efficacité et la capacité de pression. Trois modèles dominent le segment mini.
| Type de pompe | Plafond de pression typique | Idéal pour |
|---|---|---|
| Pompe à engrenages | Jusqu'à 2 500 psi | Tâches générales et sensibles aux coûts |
| Pompe à palettes | Jusqu'à 2 000 psi | Fonctionnement plus silencieux, efficacité modérée |
| Pompe à piston | Jusqu'à 5 000 psi | Applications haute pression et haut rendement |
Les pompes à engrenages restent le choix par défaut pour la plupart des constructions de mini-unités de puissance hydrauliques, car elles tolèrent bien une contamination mineure des fluides et sont peu coûteuses à remplacer. Les pompes à palettes sont choisies lorsque le bruit est un problème, comme dans un laboratoire ou dans un environnement intérieur adjacent à un bureau. Les pompes à piston apparaissent dans les mini-unités haut de gamme où les demandes de pression dépassent ce qu'une pompe à engrenages peut supporter de manière fiable, mais à un coût unitaire sensiblement plus élevé.
Comprendre le cheminement du flux facilite le diagnostic ultérieur des problèmes. Dans une mini-unité de puissance hydraulique typique, la séquence se déroule comme suit :
Étant donné que la distance de plomberie entre les composants est si courte dans une mini-unité, la perte de pression due au frottement de la conduite est minime — l'un des avantages pratiques d'une conception compacte et intégrée. Des courses plus courtes signifient également moins de raccords, ce qui réduit le nombre de points de défaillance d'un joint au fil du temps.
Sur les unités équipées de vannes proportionnelles ou servo-assistées, le chemin d'écoulement ajoute une boucle de rétroaction : un transducteur de pression signale la sortie réelle au contrôleur, qui ajuste la position de la vanne en temps réel plutôt que de s'appuyer sur un réglage de décharge fixe. Ceci est de plus en plus courant sur les mini-unités utilisées dans les applications de serrage de précision ou de banc d'essai où la force reproductible est plus importante que la vitesse brute.
Les mini-unités de puissance hydraulique apparaissent partout où les ingénieurs ont besoin de force hydraulique mais n'ont pas de place (ou de budget) pour un système industriel complet. Les applications courantes incluent :
Le fil conducteur de ces applications est le besoin de force élevée dans un petit paquet — quelque chose que les actionneurs linéaires électriques ne peuvent pas toujours égaler au même prix, en particulier lorsque la charge est lourde mais que le mouvement est court et peu fréquent.
La sélection de la bonne unité de puissance consiste à faire correspondre les spécifications à l'actionneur et au cycle de service qu'elle servira. Les acheteurs doivent confirmer les éléments suivants avant de passer une commande :
| Spécification | Pourquoi c'est important |
|---|---|
| Débit (L/min ou GPM) | Détermine la vitesse du cycle de l'actionneur |
| Pression de service maximale | Doit dépasser la pression de charge nominale de l'actionneur avec marge |
| Tension et phase | Doit correspondre à la puissance disponible du site (monophasé ou triphasé) |
| Indice de cycle de service | Continu ou intermittent affecte le choix du moteur et du refroidissement |
| Orientation de montage | Le réservoir vertical ou horizontal affecte l'encombrement et la facilité d'entretien |
| Plage de température ambiante | Affecte la sélection de la viscosité du fluide et le matériau du joint |
| Indice de protection (IP) | Détermine l'adéquation aux environnements lavables, extérieurs ou poussiéreux |
| Type et taille du filetage du port | Doit correspondre aux normes existantes en matière de tuyaux et de raccords pour éviter les adaptateurs |
Les calculs de dimensionnement sont souvent les pièces que les acheteurs trouvent les plus intimidantes, mais le processus suit un modèle cohérent et reproductible. Considérons une petite application de table élévatrice nécessitant 2 000 kg de force de levage grâce à un cylindre d'alésage de 40 mm.
Cette même approche en cinq étapes s'applique qu'il s'agisse du dimensionnement d'une table élévatrice, d'une petite presse ou d'un outil hydraulique mobile : seuls les chiffres saisis changent.
Étant donné qu’une mini-unité de puissance hydraulique utilise un volume de fluide plus petit, elle est généralement plus sensible à la contamination et à la chaleur qu’un grand système industriel. Quelques habitudes font une différence mesurable dans la durée de vie :
Les petits réservoirs recyclent le fluide plus fréquemment par rapport à leur volume, de sorte que l'oxydation et l'accumulation de particules se produisent plus rapidement. De nombreuses équipes de maintenance échantillonnent le fluide toutes les 500 à 1 000 heures de fonctionnement et le remplacent entièrement selon un calendrier fixe plutôt que d'attendre une dégradation visible.
Un filtre de retour obstrué oblige la soupape de décharge à travailler plus fort et augmente la température interne. Le remplacement des éléments filtrants à l'intervalle spécifié par le fabricant (plutôt que seulement lorsqu'un indicateur de colmatage se déclenche) permet d'éviter les temps d'arrêt imprévus.
Étant donné que les mini-unités vivent souvent dans des équipements mobiles ou sujets aux vibrations, les raccords doivent être vérifiés plus fréquemment que sur une pompe industrielle stationnaire pour détecter tout suintement ou desserrage. Une simple vérification visuelle mensuelle de chaque raccord et tuyau permet de détecter la plupart des fuites avant qu'elles ne se transforment en pannes.
Avec un petit volume de fluide, la température augmente rapidement sous une charge continue. Maintenir la température du liquide en dessous 60°C (140°F) dans la plupart des systèmes à base d'huile minérale aide à préserver la viscosité et l'intégrité du joint.
Les unités montées sur un équipement mobile subissent des vibrations continues, qui peuvent desserrer les boulons de montage et les connexions électriques au fil du temps. Un contrôle périodique du couple de serrage sur le matériel de montage est une habitude peu coûteuse qui évite l'usure de la pompe liée à un désalignement.
| Symptôme | Cause probable | Action recommandée |
|---|---|---|
| Mouvement lent du cylindre | Faible débit, pompe usée ou filtre obstrué | Vérifiez le filtre, vérifiez le débit de la pompe par rapport au débit nominal |
| Liquide de surchauffe | Réservoir sous-dimensionné, cycle de service excessif | Ajoutez du refroidissement, réduisez la fréquence des cycles ou augmentez la taille du réservoir |
| Fonctionnement bruyant de la pompe | Air dans le système ou cavitation côté aspiration | Vérifier la crépine d'aspiration et le niveau de liquide, purger l'air |
| La pression ne parvient pas à monter | Soupape de décharge bloquée ouverte ou usure interne de la pompe | Inspecter le siège de la soupape de décharge, tester l'efficacité volumétrique de la pompe |
| Mouvement irrégulier de l'actionneur | Tiroir de distributeur grippé ou défaut électrique | Nettoyer ou remplacer la vanne, vérifier la tension de la bobine et le câblage |
| Fuite de liquide au niveau des raccords | Connexions desserrées à cause des vibrations ou des joints usés | Resserrez les raccords, remplacez les joints toriques sur les joints concernés |
Le prix d’une mini-unité de puissance hydraulique ne dépend pas seulement de la puissance du moteur. Les acheteurs évaluant les devis devraient examiner côte à côte les facteurs de coûts suivants plutôt que de comparer uniquement les prix globaux :
Un coût initial légèrement plus élevé pour la filtration, les capteurs ou la protection contre la corrosion est souvent récupéré grâce à des dépenses de maintenance inférieures tout au long de la durée de vie de l'unité, en particulier dans les environnements difficiles ou mobiles.
Même une mini-unité de puissance hydraulique bien construite ne fonctionnera pas correctement si elle est mal installée. Quelques pratiques préviennent systématiquement les premiers problèmes :
Suivez exactement l'orientation spécifiée par le fabricant : de nombreux petits réservoirs dépendent d'une aspiration alimentée par gravité, et le montage de l'unité à un angle peut priver l'entrée de la pompe et provoquer une cavitation.
Gardez les tuyaux aussi courts et droits que possible, et évitez les rayons de courbure serrés qui restreignent le débit ou créent des points de contrainte qui échouent prématurément sous l'effet des vibrations.
Confirmez la tension, la phase et la consommation de courant du moteur par rapport à l'alimentation réelle au point d'installation : un câblage sous-dimensionné est une cause fréquente de déclenchements intempestifs du moteur sur les unités nouvellement installées.
Remplissez lentement et effectuez plusieurs courses complètes avec l'actionneur sans charge avant de mettre l'unité en service, permettant ainsi à l'air emprisonné de s'échapper du système plutôt que de provoquer une réponse spongieuse ou retardée de l'actionneur plus tard.
Les systèmes hydrauliques stockent l’énergie sous pression, et un encombrement minime ne réduit pas ce risque. Quelques pratiques de sécurité s’appliquent spécifiquement aux groupes motopropulseurs compacts :
Les petits volumes de réservoir rendent les changements de fluide sur une mini-unité de puissance hydraulique relativement peu coûteux, mais le fluide lui-même nécessite toujours une manipulation appropriée. L'huile hydraulique usagée doit être collectée et éliminée par un recycleur agréé plutôt que jetée avec les déchets généraux. Pour les applications fonctionnant à proximité de sources d'eau, de chaînes de transformation des aliments ou de zones écologiquement sensibles, les fluides hydrauliques biodégradables à base d'esters sont fréquemment spécifiés à la place de l'huile minérale standard, échangeant une légère augmentation de coût contre un risque environnemental réduit en cas de fuite.
Plusieurs changements de conception sont visibles dans la génération actuelle d’équipements hydrauliques compacts :
L'intégration du collecteur continue de réduire la taille physique d'une mini-unité de puissance hydraulique tandis que les débits et les pressions nominales restent stables, en grande partie grâce à la demande des applications mobiles et robotiques où chaque centimètre d'espace compte.
Les capteurs de pression et de température qui étaient autrefois des modules complémentaires facultatifs sont de plus en plus intégrés en tant que fonctionnalités par défaut, permettant une planification de maintenance prédictive au lieu de réparations réactives.
Les entraînements à vitesse variable associés à des moteurs plus petits remplacent les configurations à vitesse fixe dans de nombreuses nouvelles conceptions de mini-unités de puissance, réduisant ainsi la consommation d'énergie au ralenti sur les unités qui n'ont besoin de pleine puissance que par intermittence.
Les mini-unités plus récentes privilégient de plus en plus les vannes à cartouche modulaires et les boîtiers de filtre remplaçables qui peuvent être entretenus sans vider tout le réservoir, réduisant ainsi les temps d'arrêt associés à l'entretien de routine.
Plutôt que de partir de la taille du moteur, la plupart des acheteurs expérimentés travaillent à rebours à partir des exigences de l'actionneur :
Suivre ces étapes avant de contacter un fournisseur raccourcit généralement le cycle de devis et évite un redimensionnement coûteux après l'installation.
Les deux termes sont généralement utilisés de manière interchangeable dans l’industrie hydraulique. Le terme « bloc d'alimentation » est plus courant dans la terminologie européenne, tandis que « unité de puissance » est utilisé plus largement en Amérique du Nord : les deux décrivent le même ensemble intégré de pompe, de moteur, de réservoir et de vanne.
Oui. De nombreuses mini-unités sont conçues autour de moteurs 12 V ou 24 V CC spécifiquement pour les équipements mobiles et alimentés par batterie, tels que les portails élévateurs de véhicules et les outils portables, pour lesquels l'alimentation secteur n'est pas disponible.
Avec un entretien et une filtration appropriés des fluides, la plupart des unités destinées aux applications légères à modérées fonctionnent de manière fiable pendant 5 000 à 10 000 heures avant une révision majeure des composants, bien que la durée de vie réelle dépende fortement du cycle de service et de la propreté du fluide.
Le choix du fluide dépend de la température de fonctionnement et de l'application. L'huile hydraulique minérale à usage général (ISO VG 32 ou 46) couvre la plupart des utilisations industrielles intérieures, tandis que les fluides biodégradables ou résistants au feu sont choisis pour les environnements sensibles à l'environnement ou à haute température.
Cela dépend entièrement de la force et du débit requis. Une mini-unité peut égaler ou dépasser la pression nominale d'une unité standard, mais son débit plus faible et son réservoir plus petit signifient qu'elle est mieux adaptée aux tâches intermittentes plutôt qu'à un fonctionnement intensif et continu.
Une règle générale consiste à dimensionner le réservoir à environ deux à trois fois le débit nominal de la pompe par minute, ce qui donne au fluide suffisamment de temps pour refroidir et libérer l'air entraîné avant de recirculer.
Oui, à condition que l'unité présente un indice de protection approprié et que le fluide sélectionné soit adapté à la plage de température ambiante prévue. Les unités destinées à une utilisation en extérieur ou avec lavage ajoutent généralement des connecteurs scellés et des boîtiers résistants à la corrosion.
La surchauffe est le plus souvent causée par un réservoir sous-dimensionné par rapport au cycle de service, un filtre partiellement obstrué forçant le fluide à travers la soupape de décharge à plusieurs reprises, ou un fonctionnement dans un environnement ambiant plus chaud que celui pour lequel l'unité a été conçue.
Le fonctionnement de base est simple, mais le personnel doit être formé aux procédures de dépressurisation sûres, à la manipulation des fluides et aux étapes de verrouillage avant d'effectuer toute maintenance, conformément au manuel d'utilisation de l'équipement.
Les intervalles de remplacement varient selon le type de fluide et les conditions de fonctionnement, mais de nombreux programmes de maintenance prévoient un changement complet de fluide toutes les 1 000 à 2 000 heures de fonctionnement, complété par un échantillonnage périodique pour détecter toute contamination précoce.
