Quels sont les composants essentiels d'un Groupe hydraulique ?
Une centrale hydraulique est constituée de six groupes fonctionnels travaillant ensemble : un réservoir qui stocke et conditionne le fluide, un pompe qui convertit l'énergie mécanique en flux, un moteur électrique qui entraîne la pompe, un ensemble de soupape qui dirige et régule la pression, un circuit de filtration qui protège les surfaces internes de la contamination et le matériel de support tel que les refroidisseurs, les accumulateurs, les collecteurs, les joints et les instruments. Chacun de ces composants de l'unité de puissance hydraulique a un effet direct sur la stabilité de la pression du système, la durée de vie des fluides et la durée de fonctionnement de l'unité avant de nécessiter un entretien.
Le dimensionnement et la qualité de chaque pièce dépendent du cycle de service, de la température ambiante et de la pression exigée par les actionneurs en aval. Une unité conçue pour une presse à emboutir qui se déclenche toutes les quelques secondes nécessite une réponse de valve et une capacité de refroidissement différentes de celles d'une unité qui maintient une pince statique pendant des heures. Faire correspondre les composants au cycle de service réel, plutôt que de choisir par défaut une configuration standard du catalogue, fait généralement la différence entre une unité de puissance qui dure une décennie et une autre qui nécessite une reconstruction dans deux ans.
Il est également utile de considérer une unité de puissance hydraulique comme une boucle fermée plutôt que comme un ensemble de pièces distinctes. La qualité du fluide définie par le réservoir et le circuit de filtration affecte l'usure de la pompe, l'usure de la pompe affecte les fuites internes et la génération de chaleur, la chaleur affecte la viscosité et la viscosité affecte la précision avec laquelle les vannes peuvent contrôler le débit. Un maillon faible dans un groupe de composants apparaît finalement comme un symptôme ailleurs dans le circuit, c'est pourquoi le dépannage d'une unité de puissance doit presque toujours commencer par l'état du fluide avant d'examiner une pièce individuelle.
Les sections ci-dessous présentent chaque groupe de composants majeurs, les changements entre les configurations, les normes et les points de données auxquels les ingénieurs font généralement référence lors de la spécification des pièces, ainsi que les modèles de défaillance qui apparaissent le plus souvent sur le terrain.
Conception du réservoir et capacité du fluide
Le réservoir fait plus que contenir du pétrole. Il stabilise l'air entraîné, dissipe la chaleur à travers sa surface et permet aux contaminants de s'échapper avant que le fluide ne soit aspiré vers l'entrée de la pompe. Un réservoir sous-dimensionné pour le débit de sa pompe fera recirculer le fluide chaud et aéré, ce qui accélère l'oxydation et raccourcit la durée de vie des joints sur tous les autres composants du circuit.
Rapports de dimensionnement utilisés dans la pratique
Une règle de départ largement utilisée dimensionne le réservoir à trois à cinq fois le débit nominal de la pompe en gallons par minute , exprimé en gallons. Une unité construite autour d'une pompe de 20 GPM utiliserait donc généralement un réservoir de 60 à 100 gallons, l'extrémité inférieure étant réservée aux unités qui incluent déjà un refroidissement auxiliaire.
| Type de service | Rapport réservoir/débit recommandé | Configuration typique du déflecteur |
| Fonctionnement continu, charge thermique élevée | 4:1 à 5:1 | Chicane toute hauteur avec diffuseur de retour |
| Service intermittent, travail de presse standard | 3:1 à 4:1 | Chicane partielle séparant l'aspiration et le retour |
| Unités mobiles ou à espace limité | 2:1 à 3:1 | Diffuseur interne uniquement, pas de déflecteur complet |
Rapports généraux de dimensionnement des réservoirs référencés dans les pratiques de conception hydraulique industrielle.
Les réservoirs comportent également des orifices de remplissage et de vidange, un reniflard avec un élément déshydratant ou particulaire, un bouchon de vidange magnétique pour récupérer les débris d'usure ferreux et un voyant ou une jauge de niveau à flotteur. Ignorer le bouchon magnétique est un raccourci courant sur les constructions de groupes hydrauliques à moindre coût, et c'est l'un des ajouts les moins chers par rapport à la protection contre l'usure qu'il offre.
Placement des déflecteurs et conception de la ligne de retour
Le déflecteur interne est souvent négligé, mais son emplacement détermine le temps de séjour du fluide avant qu'il ne soit réaspiré dans la pompe. Un déflecteur placé trop près de l’orifice d’aspiration raccourcit la distance de décantation effective et permet au fluide aéré de recirculer plus rapidement qu’il ne peut dégazer. Les conduites de retour sont généralement coupées à un angle de 45 degrés et positionnées sous la surface du fluide pour réduire les éclaboussures et la formation de mousse, et un raccord diffuseur sur la conduite de retour répartit le flux sur une zone plus large plutôt que de diriger un flux à grande vitesse directement sur la paroi du réservoir.
Matériaux de réservoir et traitement de surface
L'acier au carbone reste le matériau de réservoir standard pour des raisons de coût, généralement fini avec un revêtement intérieur résistant au type de fluide spécifique utilisé, car l'huile minérale, l'eau glycolée et les fluides biodégradables interagissent chacun différemment avec l'acier non traité. Les réservoirs en acier inoxydable apparaissent sur les unités dans des environnements de qualité alimentaire, de lavage ou corrosifs où une défaillance du revêtement entraînerait un risque de contamination. Les réservoirs en aluminium apparaissent sur les constructions mobiles et sensibles au poids, échangeant une certaine résistance aux bosses contre une réduction de poids significative.
Types de fluides hydrauliques et sélection de la viscosité
Le fluide lui-même est un composant fonctionnel, pas seulement un fluide, et le choix du mauvais grade compromet toutes les autres pièces du circuit, quelle que soit la qualité de leurs spécifications.
Catégories courantes de fluides
- Huiles anti-usure minérales — le choix par défaut pour la grande majorité des groupes hydrauliques industriels, offrant un bon équilibre entre coût, pouvoir lubrifiant et performances additives.
- Fluides ignifuges (eau-glycol ou ester de phosphate) — utilisé à proximité de métaux chauds, d'opérations de soudage ou de fonderies où une défaillance de la conduite hydraulique à proximité d'une source d'inflammation crée un risque réel.
- Fluides biodégradables — spécifié pour les équipements mobiles travaillant à proximité de cours d'eau ou dans des sites écologiquement sensibles, généralement à un coût plus élevé que l'huile minérale.
- Fluides alimentaires — utilisé là où un contact accidentel avec un produit alimentaire est possible, formulé sans les additifs présents dans les huiles industrielles standards.
Degré de viscosité et température de fonctionnement
La viscosité est généralement spécifiée par grade ISO, les normes ISO 32 et ISO 46 couvrant la plupart des applications industrielles à climat modéré et la norme ISO 68 étant réservée aux unités fonctionnant dans des températures ambiantes constamment élevées. L'utilisation d'un fluide trop fluide pour la température de fonctionnement augmente les fuites internes à travers la pompe et les vannes, réduisant ainsi l'efficacité volumétrique, tandis qu'un fluide trop épais augmente la restriction d'entrée de la pompe et peut affamer la pompe au démarrage par temps froid. Un indice de viscosité supérieur à 100 indique que le fluide résiste à la fluidification à mesure que la température augmente, ce qui est plus important pour les unités soumises à de larges variations saisonnières de température que pour les installations intérieures climatisées.
Types de pompes utilisés dans les unités de puissance hydraulique
La pompe règle le débit et, en combinaison avec le réglage de la soupape de décharge, la pression de service maximale de l'ensemble de l'unité. Trois architectures de pompes couvrent la grande majorité des constructions de groupes hydrauliques industriels.
- Pompes à engrenages — cylindrée fixe, construction simple, tolérant une contamination modérée, généralement évalué à 3 000 psi et bien adapté aux applications sensibles aux coûts avec des besoins de débit constant.
- Pompes à palettes — un fonctionnement plus silencieux que les pompes à engrenages, une bonne efficacité dans la plage de pression moyenne jusqu'à environ 3 500 psi et un choix courant là où les niveaux de bruit sont importants, comme à proximité des postes de conduite.
- Pompes à pistons — disponible en cylindrée fixe ou variable, capable de 5 000 psi ou plus, et le choix standard lorsqu'une unité a besoin d'un contrôle de débit à compensation de pression ou à détection de charge pour économiser de l'énergie sous charge variable.
Déplacement fixe ou variable
Une pompe à cylindrée fixe fournit un débit constant à une vitesse d'arbre donnée quelle que soit la charge, le débit excédentaire étant contourné à travers la soupape de décharge sous forme de chaleur. Une pompe à cylindrée variable et à pression compensée réduit son propre débit une fois que le système atteint la pression de consigne, ce qui réduit considérablement la production de chaleur et la consommation électrique sur les unités avec de longues périodes de séjour. Le coût initial plus élevé d'une pompe variable est souvent récupéré en quelques années grâce à des coûts de refroidissement et d'énergie inférieurs sur les unités qui passent la majeure partie de leur cycle à maintenir la pression plutôt qu'à déplacer le débit.
Montage de la pompe et accouplement d'entraînement
La plupart des pompes industrielles se montent directement sur le moteur via un boîtier en cloche et un accouplement flexible plutôt qu'un entraînement par courroie, ce qui maintient l'alignement de l'arbre cohérent et évite les frais de maintenance liés à la tension de la courroie. Le choix du matériau d'accouplement est plus important qu'il n'y paraît : un accouplement trop rigide transmet les vibrations du moteur directement à l'arbre de la pompe et accélère l'usure des roulements, tandis qu'un accouplement trop souple peut s'enrouler sous l'effet de brusques inversions de charge. La tolérance d'alignement entre le moteur et l'arbre de la pompe est généralement maintenue à quelques millièmes de pouce, car un désalignement au-delà de cette plage se manifeste par une fuite prématurée du joint d'arbre bien avant qu'il n'affecte les performances.
Indicateurs d’efficacité volumétrique et d’usure
Une nouvelle pompe à piston fonctionne généralement avec un rendement volumétrique de 92 à 97 %, ce qui signifie que seul un petit pourcentage du débit théorique est perdu à cause du glissement interne. À mesure que la pompe s'use, ce glissement augmente et la pression reste moins constante sous charge, même si la pompe peut toujours démarrer et fonctionner normalement. Le suivi du débit de sortie ou de la baisse de pression sous une charge fixe au fil du temps donne un avertissement beaucoup plus précoce de l'usure de la pompe que d'attendre une panne complète.
Spécifications et sélection du moteur électrique
Le moteur doit répondre aux besoins en puissance de la pompe à la pression de fonctionnement prévue, et pas seulement à son débit nominal. La puissance d'un circuit hydraulique est calculée à partir du débit et de la pression, de sorte qu'une pompe qui semble modeste uniquement en termes de débit peut néanmoins exiger un gros moteur si elle doit maintenir une pression élevée en continu.
| Châssis du moteur | Plage de puissance commune | Application typique |
| NEMA 56C/143TC-145TC | 1 à 5 CV | Petites unités mobiles, ascenseurs à actionneur unique |
| 184TC-215TC | 7,5 à 20 CV | Presses et pinces industrielles standards |
| 254TC et plus | 25 CV et plus | Machines industrielles à service continu, moulage par injection |
Dimensionnement approximatif du châssis du moteur en termes de puissance et application typique de l'unité de puissance hydraulique.
Les moteurs TEFC (totalement fermés, refroidis par ventilateur) dominent les installations de groupes hydrauliques industriels car l'extrémité de la pompe est exposée au brouillard d'huile et aux particules en suspension dans l'air. Le cycle de service compte également ici : un moteur conçu pour un service continu (S1) fonctionnera à plus basse température sur une période de huit heures qu'un moteur conçu uniquement pour un service intermittent, même si les deux partagent la même puissance nominale.
Méthode de démarrage et courant d'appel
Le démarrage direct en ligne est courant pour les petits moteurs, mais produit un courant d'appel plusieurs fois supérieur au courant de fonctionnement nominal, ce qui peut poser problème dans les installations avec un service électrique limité ou sur les unités qui démarrent et s'arrêtent fréquemment au cours d'un quart de travail. Les démarreurs progressifs et les variateurs de fréquence réduisent cet appel, et un variateur de fréquence permet en outre de réduire la vitesse du moteur pendant les périodes de faible demande du cycle, ce qui réduit à la fois la consommation d'énergie et le bruit. Sur les unités où la pompe est à cylindrée fixe, son association avec un VFD est l'un des changements de mise à niveau les plus efficaces pour réduire la consommation d'énergie en veille sans remplacer la pompe elle-même.
Refroidissement du moteur et déclassement ambiant
Les valeurs nominales du moteur supposent une température ambiante standard, généralement 40 °C. Les unités installées dans des armoires fermées, des salles mécaniques chaudes ou sous la lumière directe du soleil fonctionnent souvent à une température ambiante plus élevée que cette valeur de référence, et la puissance utilisable du moteur doit être réduite en conséquence, sinon le moteur fonctionnera à une température supérieure à celle pour laquelle sa classe d'isolation est nominale, raccourcissant ainsi la durée de vie de l'enroulement bien avant qu'une défaillance mécanique ne se produise.
Vannes directionnelles, de décharge et de contrôle de débit
Les vannes sont l'endroit où le comportement d'une unité de puissance hydraulique est réellement façonné. Trois familles de vannes apparaissent dans presque toutes les constructions, aux côtés de plusieurs types de vannes spécialisées utilisées dans des circuits plus exigeants.
Vannes de commande directionnelles
Les vannes directionnelles actionnées par solénoïde acheminent le flux pour étendre, rétracter ou maintenir un actionneur. La configuration du tiroir détermine si le circuit est à centre ouvert, à centre fermé ou à centre tandem au repos, ce qui affecte à son tour le comportement de la pompe lorsque la vanne n'est pas décalée. Le temps de réponse sur une électrovanne à induit humide standard est généralement compris entre 20 et 50 millisecondes, tandis que les vannes directionnelles proportionnelles échangent une partie de cette vitesse contre une transition contrôlée et en rampe qui réduit les charges de choc sur l'actionneur et la structure connectée.
Soupapes de décharge
La soupape de décharge fixe le plafond de pression absolue du circuit et protège chaque composant en aval d'un événement de surcharge. Elle est généralement réglée de 10 à 20 pour cent au-dessus de la pression de service la plus élevée dont le système a besoin, ce qui donne une marge sans gaspiller d'énergie sur le chemin de décharge pendant le fonctionnement normal. Les soupapes de sûreté pilotées ont une tolérance de pression plus stricte sous des débits variables que les soupapes de sûreté à action directe et constituent le choix standard sur tout circuit supérieur à environ 10 GPM.
Vannes de contrôle de débit
Les vannes à pointeau, les régulateurs de débit à pression compensée et les diviseurs de débit gèrent la vitesse de l'actionneur indépendamment de la variation de charge. Les versions à pression compensée maintiennent un débit défini même lorsque la pression de charge change, ce qui est important pour toute application où la cohérence du temps de cycle est requise, comme le serrage synchronisé.
Vannes d'équilibrage et de maintien de charge
Sur les actionneurs verticaux, une soupape d'équilibrage empêche une charge excessive de tomber librement si un tuyau se rompt ou si une vanne directionnelle perd le signal, en maintenant une contre-pression du côté sortie de l'actionneur jusqu'à ce que le côté entrée soit activement sous pression. Les valves de maintien de charge de ce type sont traitées comme des composants critiques pour la sécurité dans toute application où une descente incontrôlée créerait un danger, comme les plates-formes élévatrices ou les vérins de presse.
Les collecteurs de vannes combinent de plus en plus plusieurs de ces fonctions en un seul bloc moulé ou percé, réduisant ainsi le nombre de raccords externes et de points de fuite par rapport à une pile de vannes raccordées séparément.
Filtration et propreté des fluides
La contamination est responsable de la majorité des pannes imprévues des composants hydrauliques, et la filtration constitue la principale défense. Une unité de puissance hydraulique bien spécifiée utilise la filtration en plus d’un point du circuit plutôt que de s’appuyer sur un seul emplacement de filtre.
| Emplacement du filtre | Indice de micron typique | Objectif principal |
| Crépine d'aspiration | 100 à 150 microns | Protège l'entrée de la pompe des gros débris |
| Filtre de conduite de pression | 10 à 25 microns | Protège les vannes et les cylindres en aval de la pompe |
| Filtre de retour | 10 à 25 microns | Récupère les débris d'usure avant qu'ils ne rentrent dans le réservoir |
Points de filtration et valeurs en microns communs sur un circuit typique d'une unité de puissance hydraulique.
La propreté des fluides est généralement suivie à l'aide du comptage de particules ISO 4406, qui indique trois nombres représentant le nombre de particules à 4, 6 et 14 microns. Un code tel que 18/16/13 est un objectif réaliste pour un circuit industriel moyenne pression, tandis que les vannes proportionnelles et les servovalves nécessitent généralement un code plus strict dans la plage 16/14/11. Un indicateur de colmatage, qu'il soit visuel ou électrique, permet au personnel de maintenance de changer les éléments en fonction de leur état réel au lieu d'un intervalle de calendrier fixe, ce qui réduit à la fois les changements prématurés d'éléments et le risque de dépasser la capacité d'un filtre.
Rapport bêta et efficacité du filtre
Les performances des éléments filtrants sont souvent exprimées sous forme de rapport bêta, qui compare le nombre de particules dépassant une taille donnée en amont et en aval de l'élément. Un rapport bêta de 200 à 10 microns signifie que le filtre élimine 199 particules sur 200 de cette taille ou plus et est considéré comme un indice d'efficacité élevé pour un filtre de conduite sous pression. Le rapport bêta compte plus que la seule valeur nominale en microns, car deux filtres annoncés avec la même taille en microns peuvent avoir une efficacité de capture réelle très différente en fonction de la construction du support.
Filtration hors ligne et en boucle rénale
Certaines centrales hydrauliques ajoutent une boucle de filtration hors ligne dédiée, fonctionnant en continu via une petite pompe auxiliaire indépendante du cycle de service du circuit principal. Cet agencement en boucle rénale maintient le réservoir propre même pendant les périodes où la pompe principale est inactive, et est courant sur les réservoirs de grand volume où la filtration en ligne seule ne peut pas retourner le volume total de fluide assez souvent pour maintenir un objectif de propreté serré.
Accumulateurs et leur rôle
Un accumulateur stocke l'énergie hydraulique sous pression, à l'aide d'un piston, d'une vessie ou d'un diaphragme pour séparer le fluide d'un volume de gaz préchargé, presque toujours de l'azote. Dans une unité de puissance hydraulique, les accumulateurs remplissent plusieurs fonctions distinctes.
- Lissage des pics de pression et des ondulations de la pompe, ce qui prolonge la durée de vie des tuyaux, des raccords et des jauges.
- Fournit un débit supérieur à ce que la pompe seule peut fournir lors d'une brève demande de pointe, ce qui permet de spécifier une pompe plus petite.
- Maintenir la pression sur un actionneur serré ou maintenu pendant une perte de puissance, ce qui est important pour les applications de serrage critiques pour la sécurité.
- Absorbe les charges de choc dues aux changements rapides de vannes, réduisant ainsi l'effet de marteau sur les longs trajets de canalisations.
Les accumulateurs à vessie constituent le choix le plus courant dans le secteur industriel général car ils offrent un bon équilibre entre vitesse de réponse et coût. La pression de prégonflage est normalement réglée à environ 90 pour cent de la pression minimale de fonctionnement du système et doit être vérifiée périodiquement, car la charge d'azote chute lentement au fil du temps à travers le matériau de la vessie.
Accumulateurs à piston pour applications à cycle élevé
Les accumulateurs à piston utilisent un piston flottant au lieu d'une vessie flexible pour séparer le gaz et le fluide, ce qui leur permet de gérer des volumes plus importants et des cadences plus élevées sans les problèmes de fatigue qui limitent la durée de vie de la vessie sous un cycle rapide et constant. Ils sont plus courants sur les presses industrielles et les équipements de test à service continu, où l'accumulateur subit des milliers de cycles de charge et de décharge par équipe.
Échangeurs de chaleur et circuits de refroidissement
Chaque inefficacité d'un circuit hydraulique se manifeste sous forme de chaleur, et l'excès de chaleur est l'un des moyens les plus rapides de dégrader à la fois le fluide et les joints dans toute l'unité. Les échangeurs de chaleur refroidis par air utilisent un noyau de radiateur entraîné par un ventilateur et conviennent aux installations où l'air ambiant est disponible et où l'eau ne l'est pas, tandis que les échangeurs à calandre et tubes refroidis à l'eau offrent un refroidissement plus constant dans les environnements chauds ou poussiéreux, mais nécessitent une alimentation en eau réfrigérée ou à passage unique.
Considérations relatives au dimensionnement
La capacité de refroidissement est généralement adaptée à la charge thermique générée par le contournement des soupapes de sûreté, à la chute de pression dans les soupapes et à l'inefficacité de la pompe, et non simplement à la puissance du moteur. Les unités faisant fonctionner une pompe à cylindrée fixe contre une vanne à centre fermé pendant de longues périodes de séjour génèrent beaucoup plus de chaleur qu'une pompe à cylindrée variable effectuant le même travail, et les spécifications du refroidisseur devraient refléter cette différence plutôt qu'une règle empirique générique basée sur la puissance.
Un ventilateur à commande thermostatique ou une vanne de dérivation sur le circuit refroidi par eau empêche la température du fluide de trop osciller dans les deux sens, car un fluide trop froid augmente la viscosité et la restriction d'entrée de la pompe, tout comme un fluide trop chaud diminue la viscosité et la résistance du film.
Compromis entre refroidissement par air et refroidissement par eau
Les unités refroidies par air évitent les problèmes de plomberie, de traitement de l'eau et d'autorisation d'évacuation qui accompagnent un système refroidi par eau, ce qui en fait le choix le plus simple pour la plupart des installations industrielles autonomes. En échange, les unités refroidies à l'eau maintiennent une température de fluide plus stable quelles que soient les conditions de l'air ambiant et occupent moins d'espace physique autour de l'unité elle-même, ce qui est important dans les installations où l'espace au sol ou le dégagement de circulation d'air sont limités. Certaines installations plus grandes utilisent un refroidisseur eau-air en boucle fermée spécifiquement pour obtenir la stabilité du refroidissement par eau sans les problèmes de consommation d'eau et de rejet d'un système ouvert à passage unique.
Collecteurs, tuyaux et raccords

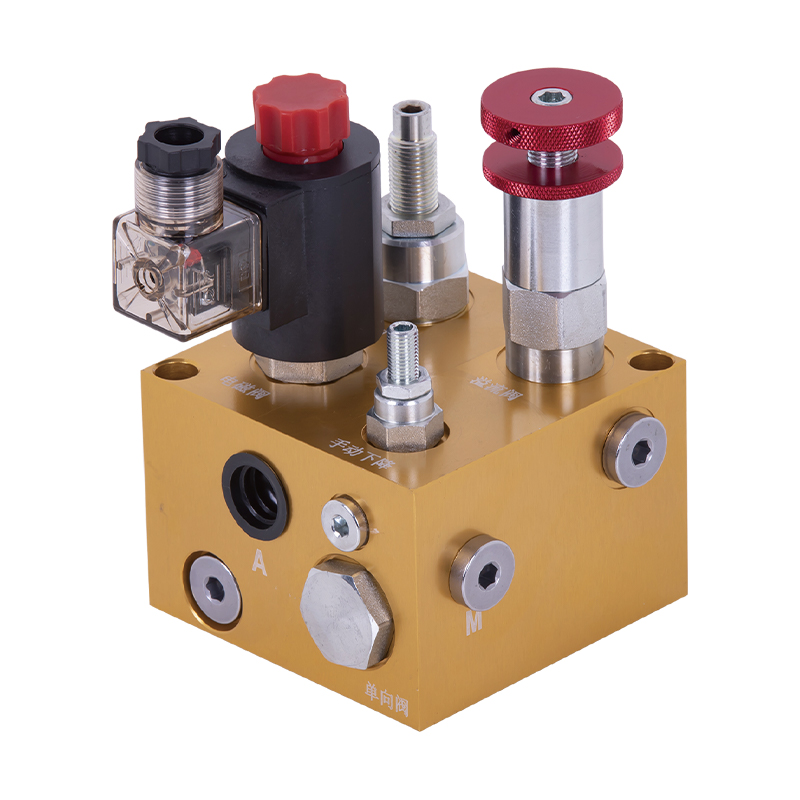

Les blocs collecteurs consolident le montage de la vanne et les orifices internes dans un seul corps usiné ou moulé, réduisant ainsi le nombre de tuyaux externes et les points de fuite qui les accompagnent. Les vannes de type cartouche filetées directement dans les cavités du collecteur ont largement remplacé les anciens ensembles de vannes empilées sur les nouvelles constructions de groupes hydrauliques, car elles réduisent à la fois l'encombrement et la main d'œuvre d'assemblage.
Sélection de tuyaux et de raccords
Le tuyau est évalué en fonction de la pression de service, de la pression d'éclatement et du rayon de courbure, et un tuyau sous-dimensionné est l'une des causes les plus courantes de chute de pression qui est diagnostiquée à tort comme un problème de pompe ou de vanne. Les raccords à joint torique et les raccords à bossage à joint torique sont désormais préférés aux anciens raccords évasés sur les circuits à haute pression, car ils assurent une étanchéité fiable sans compter uniquement sur le couple métal sur métal, réduisant ainsi les fuites de suintement aux points de connexion pendant la durée de vie de l'unité.
Tuyauterie rigide et tuyau flexible
La tuyauterie fixe en acier ou en acier inoxydable est généralement utilisée pour les trajets permanents entre le réservoir, la pompe et le collecteur sur les unités fixes, car la tuyauterie rigide résiste à l'abrasion et dure plus longtemps que le tuyau pendant toute la durée de vie de l'installation. Le tuyau flexible est réservé aux connexions à des composants mobiles, tels qu'un cylindre qui se déplace, ou aux sections nécessitant une isolation contre les vibrations de la pompe et du moteur. Mélanger les deux de manière appropriée, plutôt que de faire passer un tuyau sur un circuit fixe entier par commodité lors de l'assemblage, prolonge considérablement l'intervalle d'entretien entre les réparations de fuite.
Dimensionnement des tuyaux et limites de vitesse
Le dimensionnement des conduites est généralement défini pour maintenir la vitesse du fluide dans des plages acceptées : environ 2 à 4 pieds par seconde sur les conduites d'aspiration, 10 à 15 pieds par seconde sur les conduites de pression et 10 à 15 pieds par seconde sur les conduites de retour. Les conduites sous-dimensionnées augmentent la vitesse au-delà de ces plages, ce qui augmente la chute de pression, génère de la chaleur supplémentaire et, dans les conduites d'aspiration, augmente spécifiquement le risque de cavitation à l'entrée de la pompe.
Joints, joints et composants d'usure
Les joints reçoivent rarement la même attention que les pompes ou les vannes lorsqu'une unité de puissance hydraulique est spécifiée, mais la défaillance des joints est l'une des raisons les plus fréquentes pour lesquelles une unité se retrouve dans une réparation imprévue.
Joints d'arbre
Le joint d'étanchéité de l'arbre rotatif au niveau de l'arbre d'entraînement de la pompe est exposé à une rotation constante et à tout désalignement de l'accouplement du moteur, ce qui en fait l'un des emplacements de joint d'étanchéité les plus soumis à l'usure sur l'ensemble de l'unité. Le matériau du joint d'arbre doit être adapté au type de fluide utilisé, car un composé d'étanchéité adapté à l'huile minérale peut se dégrader rapidement au contact de certains fluides ignifuges ou biodégradables.
Joints et joints statiques
Les surfaces de montage des collecteurs et des vannes reposent sur des joints toriques ou des joints statiques plutôt que sur des joints dynamiques, et ceux-ci ont généralement une durée de vie plus longue car ils ne sont pas soumis à un mouvement continu. Leur défaillance est plus souvent liée à un couple de serrage incorrect des boulons lors de l'assemblage ou à la réutilisation d'un joint qui aurait dû être remplacé lors d'un échange de vanne, plutôt qu'à des problèmes de compatibilité des fluides.
Compatibilité des joints par type de fluide
| Type de fluide | Matériau de joint couramment compatible | Remarque |
| Huile minérale | Nitrile (Buna-N) | Standard par défaut pour la plupart des circuits industriels |
| Eau-glycol ignifuge | EPDM | Le nitrile se dégrade dans le liquide eau-glycol au fil du temps |
| Ester phosphaté | Fluorocarbone (Viton) | L'EPDM et le nitrile ne conviennent pas |
Conseils généraux sur les matériaux de joint par type de fluide ; confirmez toujours par rapport aux données spécifiques du fabricant du fluide.
Instrumentation : jauges, capteurs et commutateurs
L'instrumentation transforme une unité de puissance hydraulique d'une boîte scellée en quelque chose qui peut être diagnostiqué sans démontage. Un ensemble d'instruments minimum sur la plupart des unités industrielles comprend un manomètre avec une vanne d'isolement pour protéger le manomètre des pulsations, un indicateur de niveau de liquide et de température sur le réservoir et un indicateur de colmatage sur les boîtiers de filtre.
| Instrument | Ce qu'il surveille | Pourquoi c'est important |
| Transducteur de pression | Pression du système, lecture électrique | Permet la surveillance du PLC et les verrouillages basés sur la pression |
| Thermostat | Température du fluide du réservoir | Déclenche le refroidissement ou l'arrêt avant la rupture de viscosité |
| Commutateur de niveau | Niveau de liquide du réservoir | Empêche la cavitation de la pompe en cas de faible niveau de liquide |
| Indicateur de colmatage du filtre | Différence de pression à travers l’élément filtrant | Remplacement des éléments de drapeaux en fonction de l'état réel |
Instrumentation commune ajoutée aux unités de puissance hydraulique pour la surveillance de l’état.
L'ajout de sorties électriques à ces instruments, plutôt que de s'appuyer sur des jauges uniquement visuelles, permet à un automate ou à un panneau de commande d'arrêter automatiquement l'unité avant qu'un niveau bas ou une surchauffe ne provoque des dommages, ce qui est bien moins coûteux que la réparation qui suit un avertissement ignoré.
Enregistrement des données et surveillance à distance
Sur les installations plus grandes, l'instrumentation alimente de plus en plus un historique de données ou une plate-forme de surveillance à distance plutôt qu'un seul panneau local, permettant au personnel de maintenance de suivre les tendances de pression et de température sur des semaines ou des mois au lieu de réagir uniquement à une alarme. Une dérive progressive de ces tendances (une température de base qui augmente lentement ou une soupape de sûreté qui contourne plus souvent qu'auparavant) est souvent le premier avertissement disponible concernant le développement d'une usure de la pompe ou du refroidisseur, bien avant que l'unité ne déclenche une alarme ou ne tombe en panne purement et simplement.
Systèmes de contrôle et intégration PLC
Les groupes hydrauliques autonomes avec commande simple de vanne marche/arrêt ou manuelle représentent encore une part importante des installations, mais l'intégration avec un API ou un contrôleur hydraulique dédié est devenue la norme dans toutes les applications où la synchronisation des cycles, le séquençage ou les verrouillages de sécurité sont importants.
Contrôle discret ou proportionnel
Un système de commande discret active ou désactive complètement les électrovannes, ce qui est suffisant pour de simples séquences d'extension-rétraction-maintien. La commande proportionnelle et asservie module à la place la position de la vanne en continu, permettant ainsi une accélération, une décélération et un positionnement à mi-course contrôlés. Le contrôle proportionnel augmente les coûts et nécessite une propreté plus stricte des fluides, mais c'est ce qui permet à une unité de puissance hydraulique de s'adapter au mouvement fluide et précis en position que les actionneurs pneumatiques ou électromécaniques sont parfois censés mieux gérer.
Verrouillages de sécurité
Les pressostats, les verrouillages de protection et les circuits d'arrêt d'urgence sont généralement câblés directement au circuit de commande du démarreur de moteur et de la vanne directionnelle afin qu'un événement de sécurité supprime à la fois l'entraînement électrique et la pression hydraulique, plutôt que de compter sur une réponse logicielle uniquement qui pourrait être retardée par une défaillance du système de commande.
Efficacité énergétique dans la conception des unités de puissance hydraulique
Le coût énergétique pendant la durée de vie d'une unité hydraulique dépasse souvent le prix d'achat initial de l'équipement, ce qui fait de l'efficacité un facteur de sélection des composants à part entière plutôt qu'une préoccupation secondaire.
- Les pompes à cylindrée variable et à pression compensée réduisent la consommation d'énergie en veille en réduisant le débit une fois que l'objectif de pression est atteint, au lieu de contourner le débit total à travers la soupape de décharge.
- Les entraînements à fréquence variable sur le moteur réduisent à la fois la consommation d'énergie et le bruit pendant les parties du cycle à faible demande.
- Une tuyauterie correctement dimensionnée réduit la chute de pression, ce qui réduit directement la puissance avec laquelle la pompe doit travailler pour fournir le même débit.
- Les circuits de détection de charge adaptent le débit de la pompe à la demande réelle en aval plutôt que de fonctionner à une pression fixe, quels que soient les besoins actuels des actionneurs.
Ces choix interagissent les uns avec les autres : une pompe à cylindrée variable associée à un moteur entraîné par VFD et à un collecteur à détection de charge peut réduire considérablement la consommation électrique par rapport à une ligne de base à cylindrée fixe et à vitesse fixe sur la même application, bien que les économies réelles dépendent fortement de la part du cycle de service dépensée en demande partielle par rapport au fonctionnement à plein débit.
Composants des unités de puissance hydraulique mobiles et stationnaires
Les groupes de composants couverts ci-dessus s'appliquent aux groupes hydrauliques mobiles et stationnaires, mais le matériel spécifique choisi au sein de chaque groupe diffère souvent de manière significative entre les deux.
| Composant | Unité industrielle stationnaire | Unité mobile |
| Source d'alimentation | Moteur électrique fixe | Prise de force, pompe montée sur le moteur ou moteur électrique à batterie |
| Matériau du réservoir | Carbone ou acier inoxydable | Aluminium pour réduire le poids |
| Refroidissement | Échangeur de chaleur air ou eau | Refroidissement par air dynamique ou assisté par ventilateur |
| Enceinte | Structure ouverte ou armoire insonorisée | Compartiment scellé et isolé des vibrations |
Différences générales entre les composants entre les unités de puissance hydrauliques industrielles stationnaires et mobiles.
Les vibrations constituent le facteur de conception supplémentaire le plus important sur les unités mobiles. Les composants qui resteraient intacts pendant des années sur un sol industriel stationnaire nécessitent des rondelles de blocage, un composé frein-filet et des colliers de serrage résistants aux vibrations sur un châssis mobile, car les vibrations soutenues sur route ou hors route desserreront les fixations et raccords standard beaucoup plus rapidement qu'une installation stationnaire ne le ferait jamais.
Modèles de défaillance des composants et maintenance préventive
La plupart des pannes des groupes hydrauliques ont pour origine l'une des trois causes fondamentales suivantes : la contamination, l'aération ou la chaleur. Reconnaître les premiers symptômes de chacun permet au personnel de maintenance d'intervenir avant qu'un composant ne tombe réellement en panne.
| Symptôme | Composant probablement affecté | Cause fondamentale commune |
| Gémissements ou bruits de cavitation à la pompe | Pompe, crépine d'aspiration | Niveau de liquide bas, crépine bouchée ou fuite d'air côté aspiration |
| Réponse spongieuse ou retardée du cylindre | Vanne directionnelle ou de régulation de débit | Fluide aéré ou tiroir de vanne usé |
| Chute de pression progressive sous charge | Pompe, soupape de décharge | Usure interne due à un fluide contaminé |
| Augmentation de la température du fluide au cours du quart de travail | Refroidisseur, soupape de décharge | Refroidissement sous-dimensionné ou dérivation de décharge excessive |
| Raccords pleureurs et extrémités de tuyaux | Raccords, flexibles | Fatigue due aux vibrations ou couple incorrect lors de l'installation |
| Lecture erratique du manomètre ou du transducteur | Isolateur de jauge, câblage du transducteur | Dommages par pulsation ou connexion électrique desserrée |
Modèles de symptômes observés sur le terrain et composants généralement responsables.
Un programme préventif basé sur l'échantillonnage des fluides, des changements de filtre planifiés basés sur des indicateurs d'encrassement plutôt que sur des intervalles fixes et des contrôles périodiques de précharge des accumulateurs détectent la grande majorité de ces modèles de défaillance alors qu'ils sont encore peu coûteux à corriger.
Intervalles d'échantillonnage des fluides
L'échantillonnage trimestriel des fluides est une référence courante pour les unités en service industriel continu, l'échantillonnage étant déplacé à un intervalle mensuel sur les unités exécutant des circuits proportionnels ou asservis de haute précision où une légère augmentation du nombre de particules a un effet démesuré sur la réponse des vannes. L'échantillonnage à partir d'une conduite active plutôt que du fond du réservoir donne une image plus représentative de ce qui circule réellement à travers la pompe et les vannes.
Spécification des composants pour une unité de puissance hydraulique personnalisée
Les unités standard du catalogue couvrent une grande partie des applications, mais les constructions personnalisées sont courantes lorsque l'empreinte, le bruit, le cycle de service ou l'exposition environnementale se situent en dehors des plages standard. Quelques questions pratiques façonnent la plupart des spécifications personnalisées.
- Quel est le cycle de service réel (demande de pointe continue, intermittente ou occasionnelle) plutôt que le débit maximum théorique que le système pourrait jamais exiger ?
- Quelle plage de température ambiante et quelles exigences en matière de boîtier s'appliquent, puisqu'une installation extérieure ou avec lavage modifie le type de boîtier du moteur, le matériau du réservoir et la stratégie de refroidissement ?
- Quelles limites de bruit s'appliquent à proximité de l'installation, ce qui affecte autant le choix entre les pompes à engrenages, à palettes et à piston que le traitement de l'enceinte ?
- L'application nécessite-t-elle une précision de contrôle proportionnelle ou asservie, qui permet d'obtenir des objectifs de filtration plus stricts et une technologie de vanne différente à partir d'un simple circuit marche/arrêt ?
- Quelle est la durée de vie prévue et qui effectuera la maintenance de routine, car cela affecte la valeur qu'il y a à ajouter une surveillance à distance et des arrêts automatisés par rapport à un ensemble d'instruments plus simple vérifié manuellement ?
Obtenir ces réponses juste avant la sélection des composants évite le type de retouche le plus coûteux : découvrir après l'installation que la pompe, le moteur ou l'ensemble de refroidissement était sous-dimensionné pour les conditions de fonctionnement réelles.
Boîtiers et réduction du bruit
Lorsqu'une unité de puissance hydraulique se trouve à proximité d'un poste de conduite ou dans une installation sensible au bruit, une enceinte insonorisée autour de la pompe et du moteur peut réduire considérablement le bruit perçu, souvent de manière plus rentable que de changer seul de type de pompe. La conception du boîtier doit équilibrer l'amortissement acoustique et une ventilation adéquate, car un boîtier scellé qui emprisonne la chaleur autour du moteur et de la pompe réduira la durée de vie des composants même s'il calme l'unité.
Foire aux questions
Quelle est la durée de vie typique d’une centrale hydraulique ?
Avec une filtration et un entretien des fluides appropriés, les composants structurels d'une unité de puissance hydraulique durent généralement de 15 à 20 ans, bien que les pompes, les joints et les tuyaux soient des éléments d'usure qui sont reconstruits ou remplacés sur des cycles plus courts bien avant cela.
À quelle fréquence faut-il changer le liquide hydraulique ?
Les intervalles de changement dépendent de la température de fonctionnement et du contrôle de la contamination plutôt que d'un nombre d'heures fixe. De nombreuses unités industrielles fonctionnent avec des changements de fluide annuels ou biennaux lorsque la filtration maintient le nombre de particules à un niveau bas et que la température reste sous contrôle, mais l'échantillonnage des fluides est un guide plus fiable qu'une seule date calendaire.
Une pompe à cylindrée fixe peut-elle être mise à niveau vers une pompe à cylindrée variable ultérieurement ?
Dans la plupart des cas, cela nécessite le remplacement de la pompe et souvent de l'adaptateur de montage, car les deux types de pompe diffèrent mécaniquement plutôt que simplement par la logique de commande. Il est généralement plus pratique de spécifier dès le départ le type de pompe correct en fonction du cycle de service plutôt que de planifier une mise à niveau ultérieure.
Qu'est-ce qui fait surchauffer une unité de puissance hydraulique, même avec un refroidisseur correctement dimensionné ?
Un refroidisseur correctement dimensionné sur papier sera toujours sous-performant si le débit du ventilateur ou de l'eau est restreint, si la soupape de décharge contourne plus de débit que prévu en raison d'un problème de vanne ou de réglage de la pression, ou si le degré de viscosité du fluide ne correspond pas à la plage de température de fonctionnement.
Un accumulateur à vessie ou à piston est-il préférable pour une centrale hydraulique ?
Les accumulateurs à vessie réagissent plus rapidement et coûtent moins cher pour l'absorption générale des chocs et le lissage de la pression, tandis que les accumulateurs à piston gèrent plus durablement des volumes plus importants et des cadences plus élevées, ce qui les rend mieux adaptés aux applications avec des pics de demande fréquents et importants.
Quelle est la différence entre une crépine d'aspiration et un filtre de conduite sous pression ?
Une crépine d'aspiration protège l'entrée de la pompe des gros débris et est intentionnellement grossière, généralement de 100 à 150 microns, pour éviter de restreindre le débit d'entrée de la pompe. Un filtre de conduite sous pression est beaucoup plus fin, généralement de 10 à 25 microns, et protège les vannes et les cylindres les plus sensibles en aval de la pompe.
Pourquoi une centrale hydraulique perd-elle de la pression uniquement sous charge ?
Une pression qui reste stable sans charge mais diminue une fois qu'un actionneur est engagé indique généralement une usure interne de la pompe ou une soupape de décharge qui s'ouvre plus tôt que son point de consigne, ce qui réduit tous deux le débit effectif disponible une fois que le système fonctionne réellement plutôt qu'au ralenti.
Comment la viscosité affecte-t-elle le temps de réponse de la vanne ?
Un fluide plus épais résiste à l'écoulement à travers les petits passages internes à l'intérieur d'une vanne directionnelle ou proportionnelle, ralentissant le mouvement du tiroir et la réponse de l'actionneur. C'est pourquoi le délai de démarrage à froid est courant sur les unités laissées inutilisées pendant la nuit dans des espaces non chauffés, et pourquoi certaines installations ajoutent un réchauffeur de réservoir ou un cycle de préchauffage avant de fonctionner à pleine vitesse par temps froid.
A quoi sert un clapet anti-retour piloté dans un circuit hydraulique ?
Un clapet anti-retour piloté permet un écoulement libre dans une direction tout en bloquant l'écoulement inverse jusqu'à ce qu'un signal de pression pilote l'ouvre délibérément, ce qui est couramment utilisé pour maintenir un cylindre en position sans dérive même lorsque la valve directionnelle est centrée et qu'aucune pression active n'est appliquée.
