Comment fonctionne l’unité de puissance hydraulique ?

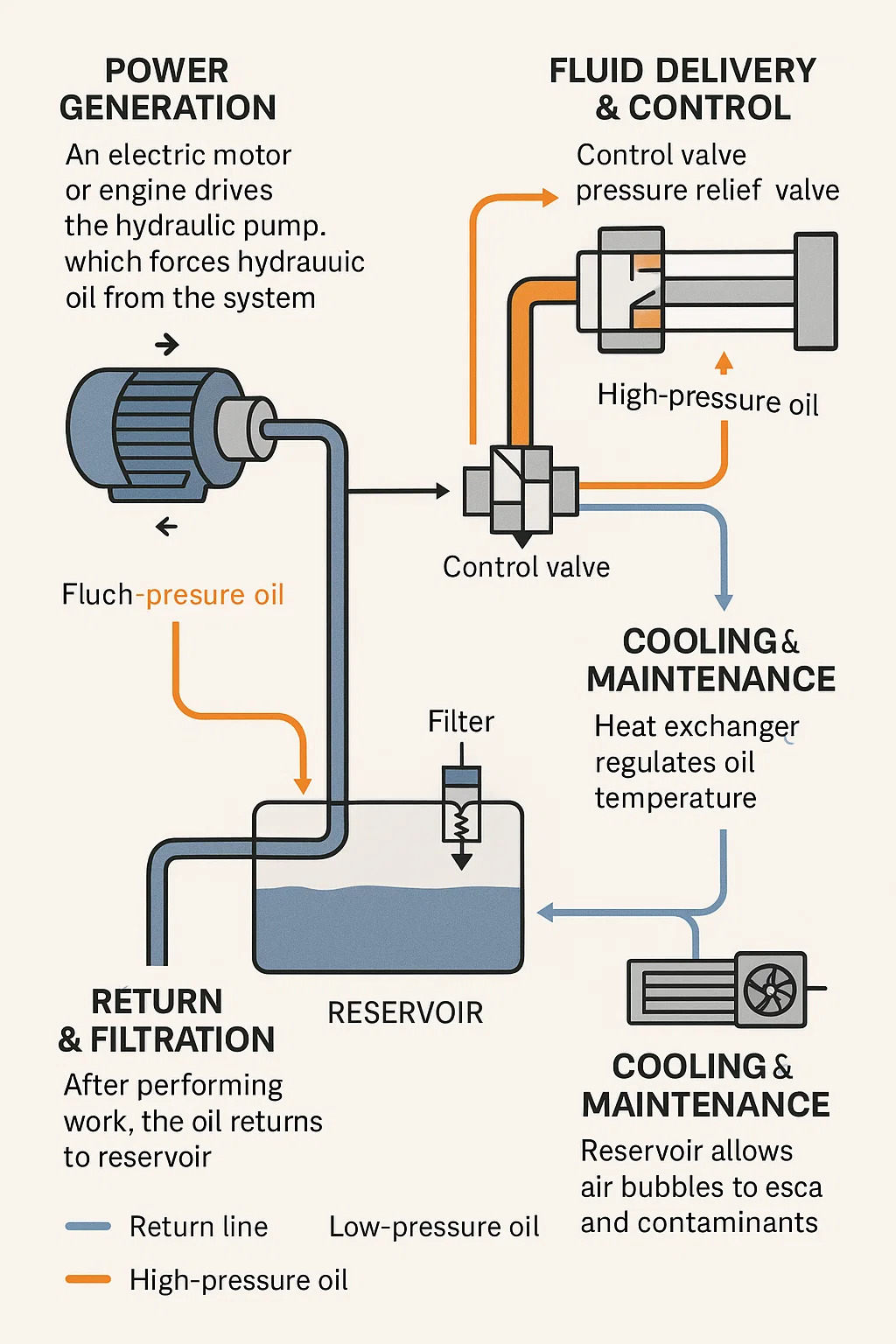

UN groupe hydraulique (HPU) convertit l'énergie mécanique en énergie hydraulique pour alimenter les actionneurs (vérins, moteurs). Voici un aperçu étape par étape de son fonctionnement :

1. Production d'électricité
Un moteur électrique ou un moteur entraîne la pompe hydraulique, qui force l'huile hydraulique du réservoir (réservoir) dans le système.
La pompe crée un débit et une pression, convertissant l'énergie mécanique en énergie hydraulique.

2. Livraison et contrôle des fluides
L'huile sous pression s'écoule à travers des tuyaux/tuyaux jusqu'aux vannes de régulation (vannes de direction, de pression ou de débit).
Les valves directionnelles déterminent le trajet de l’huile, en l’envoyant étendre ou rétracter un cylindre ou faire tourner un moteur hydraulique.
Les soupapes de surpression protègent le système en limitant la pression maximale.

3. Actionnement (sortie de travail)
L'huile haute pression pénètre dans un cylindre hydraulique (mouvement linéaire) ou un moteur hydraulique (mouvement rotatif), déplaçant la charge.
Le mouvement de l’actionneur dépend du débit d’huile (vitesse) et de la pression (force).

4. Retour et filtration
Après avoir effectué les travaux, l'huile retourne au réservoir via une conduite de retour.
Un filtre nettoie l'huile avant sa réutilisation, évitant ainsi toute contamination.

5. Refroidissement et entretien
Les échangeurs de chaleur (refroidis par air ou par liquide) régulent la température de l'huile.
Le réservoir permet aux bulles d'air de s'échapper et aux contaminants de se déposer.
