Comment dépanner une centrale hydraulique ? (Guide de dépannage)

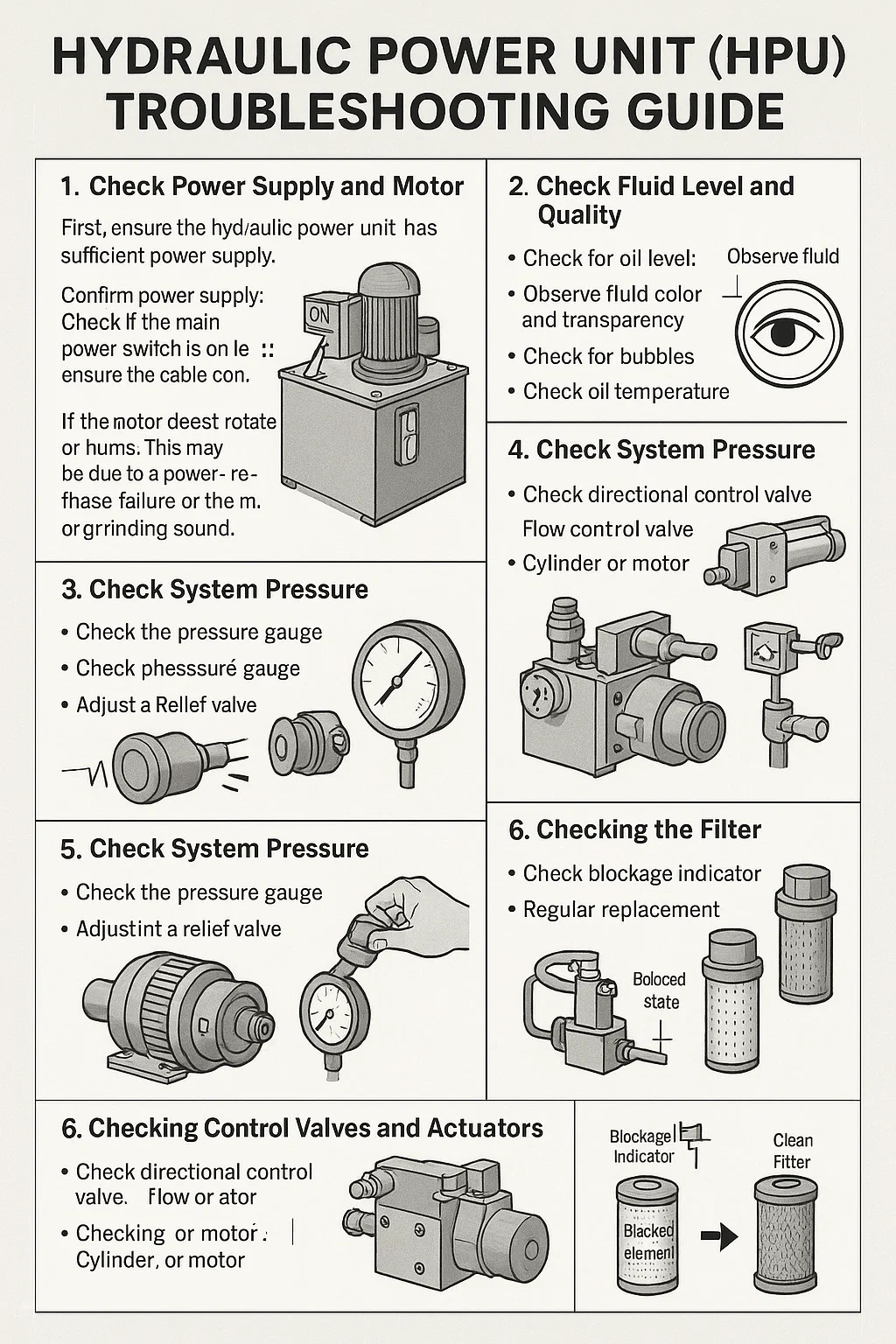

Guide de dépannage du groupe hydraulique (HPU)

Lorsque votre système hydraulique rencontre des problèmes, vous pouvez généralement commencer le dépannage en vérifiant les points clés suivants :

1. Vérifiez l'alimentation et le moteur

Tout d'abord, assurez-vous que groupe hydraulique dispose d'une alimentation électrique suffisante et peut démarrer normalement.
Confirmer l'alimentation électrique : Vérifiez si l'interrupteur d'alimentation principal est allumé et assurez-vous que les connexions des câbles sont sécurisées.
Écoutez le son du moteur : écoutez le son du moteur lorsqu'il démarre pour voir s'il est normal.
Si le moteur ne tourne pas ou bourdonne : Cela peut être dû à une panne de phase d'alimentation, à une tension insuffisante ou au déclenchement de la protection contre les surcharges du moteur. Vérifiez les fusibles et les disjoncteurs.
Si le bruit du moteur est aigu ou s'il y a un bruit de grincement : Le roulement peut être endommagé et doit être arrêté et réparé.

2. Vérifiez le niveau et la qualité du liquide

Le fluide hydraulique est le « sang » du groupe hydraulique (HPU). L'état du fluide est crucial pour les performances du système.
Vérifiez le niveau d'huile : Vérifiez la jauge de niveau sur le réservoir d'huile. Un faible niveau d'huile peut amener la pompe à aspirer de l'air, générant du bruit et endommageant la pompe hydraulique.
Vérifiez le liquide :
Observez la couleur et la transparence : Le fluide hydraulique normal doit être propre et transparent. Si le liquide est foncé, trouble ou laiteux (peut-être en raison d'une infiltration d'eau), il doit être remplacé.
Vérifiez la présence de bulles : un grand nombre de bulles indique que le système a ingéré de l'air.
Vérifiez la température de l'huile : une température élevée de l'huile (surchauffe) accélérera la dégradation du fluide et endommagera les joints.

3. Vérifiez la pompe hydraulique

La pompe hydraulique est le composant principal qui génère la pression dans l’unité de puissance hydraulique.
Vérifiez le bruit :
Bruit anormal (grincement, clic) : cela peut être dû à une conduite d'aspiration obstruée, à une entrée d'air, à une viscosité du fluide incorrecte ou à une usure interne de la pompe elle-même.
Vérifiez la conduite d'aspiration : assurez-vous que le filtre n'est pas obstrué et qu'il n'y a pas de fuite dans la conduite.
Vérifiez la pression : si le système ne parvient pas à créer ou à maintenir la pression requise, la pompe peut être gravement usée ou la soupape de décharge (soupape de sécurité) est mal réglée ou endommagée.

4. Vérifiez la pression du système

La pression du système atteint-elle le niveau requis et reste-t-elle stable pendant le fonctionnement ?
Vérifiez le manomètre : vérifiez si la lecture du manomètre se situe dans la plage de fonctionnement normale. Réglage de la soupape de sûreté : La soupape de sûreté (la soupape de sécurité du système) est utilisée pour régler la pression de service maximale du système. Si la pression est trop basse, essayez d’affiner le réglage de la soupape de décharge (mais ne sur-ajustez pas). Si le réglage est inefficace, le tiroir de valve peut être coincé ou le ressort peut être endommagé.

5. Vérification des vannes de régulation et des actionneurs

Les vannes de régulation sont chargées de contrôler la direction et le débit du fluide hydraulique, et les actionneurs (cylindres ou moteurs) sont responsables de l'exécution des actions.
Vérifiez le distributeur : assurez-vous que le tiroir du distributeur passe facilement dans la bonne position. Si l'actionneur (comme un cylindre) se déplace lentement ou ne bouge pas du tout, le tiroir de la vanne peut être coincé ou la bobine du solénoïde peut être défectueuse.
Vérifier la vanne de régulation de débit : Si la vitesse de déplacement de l'actionneur est anormale (trop rapide ou trop lente), vérifier si la vanne de régulation de débit est correctement réglée ou est bloquée.
Vérifiez le cylindre ou le moteur :
Le cylindre « rampe » ou dérive de position : cela peut être dû à des joints internes endommagés dans le cylindre ou à une fuite dans la vanne de régulation.

6. Vérification du filtre

Le filtre est utilisé pour éliminer les impuretés du fluide hydraulique et protéger les composants du système.
Vérifiez l'indicateur de blocage : De nombreux filtres ont un indicateur de blocage. Si l'indicateur indique un blocage, l'élément filtrant doit être nettoyé ou remplacé immédiatement.
Remplacement régulier : si l'élément filtrant n'est pas remplacé pendant une longue période, cela affectera l'aspiration d'huile, augmentera la charge sur la pompe et peut même entraîner un manque d'huile dans le système.
